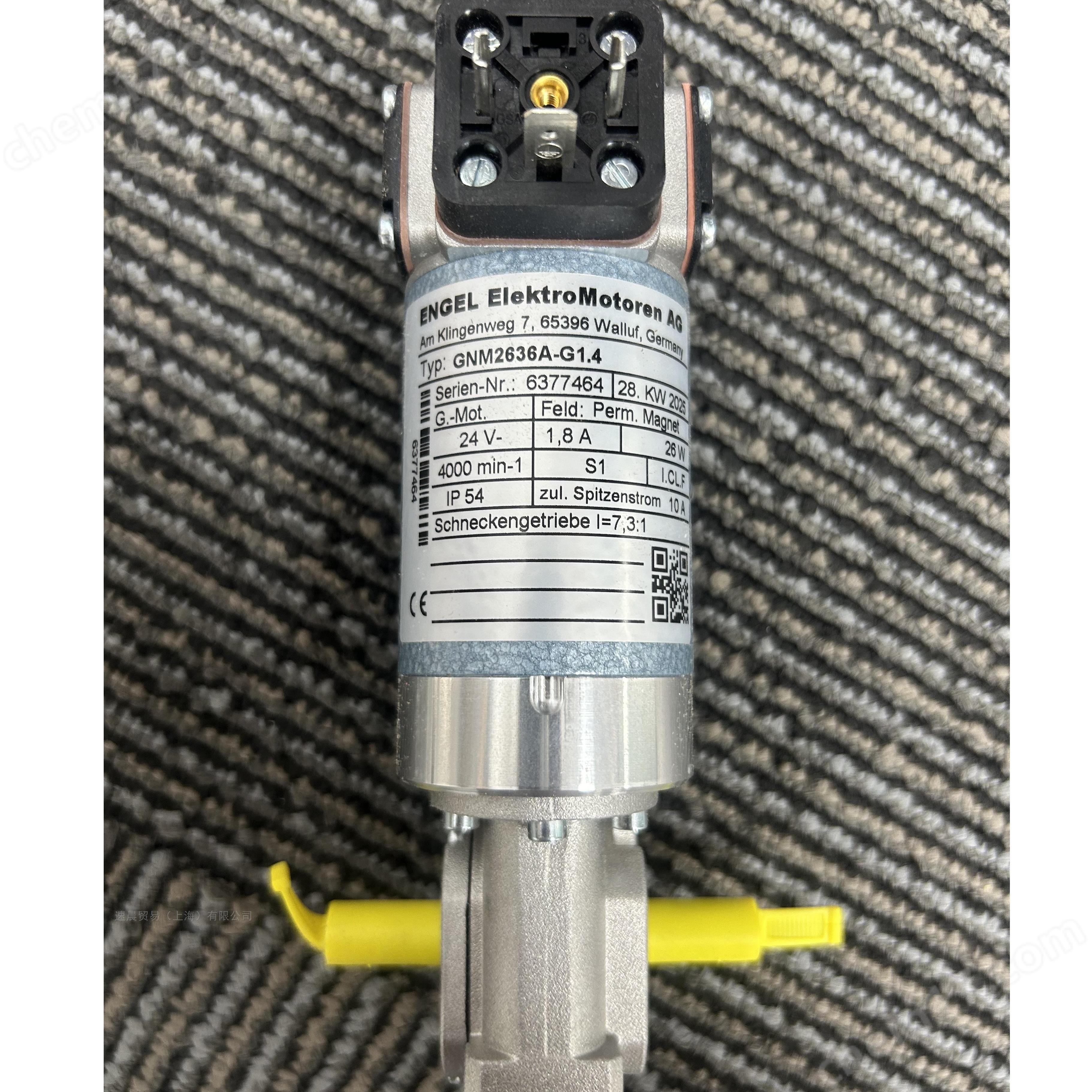

ENGEL 永磁直流減速電機
一、產品外觀與細節

• 緊湊型圓柱結構，外殼采用鋁合金材質，表面陽極氧化處理

• 輸出軸為鍍硬鉻結構，配備標準D型切面，確保傳動可靠性

• 接線端子采用防反插設計，防護蓋符合IP54密封標準

二、核心性能優勢

1. 高效傳動：蝸輪蝸桿減速機構，傳動效率達85%，減速比7.3:1

2. 精準控制：永磁直流技術，啟停響應時間＜50ms

3. 過載能力：支持峰值電流10A（持續5秒），啟動力矩達3.5Nm

4. 寬速范圍：空載轉速4000±10% min-1，速度波動率＜2%

三、材料與工藝

• 機殼：鋁合金ADC12壓鑄成型

• 蝸桿：20CrMnTi滲碳淬火，硬度HRC58-62

• 蝸輪：耐磨青銅ZCuSn10P1

• 磁鋼：釹鐵硼N38SH，耐溫等級120℃

四、技術參數表

五、型號定義解析

GWM2836A-G1.4編碼含義：

• GWM：齒輪減速電機系列

• 28：機座直徑28mm

• 36：機身長度36mm

• A：直流永磁版本

• G1.4：減速比7.3:1的規格代碼

六、典型應用場景

• 自動化設備：傳送帶驅動、定位機構

• 商用機械：自動售貨機、銀行設備

• 工業控制：閥門執行器、卷簾驅動

七、包裝與配件

• 獨立吸塑包裝，防震防潮設計

• 標準配件：安裝支架、接線端子套件

• 隨附文檔：多語言安裝手冊、參數調整指南

八、安裝使用規范

1. 安裝時確保輸出軸徑向負載＜30N

2. 建議配合24V穩壓電源，電壓波動范圍±10%

3. 定期維護：每運行1000小時補充潤滑脂

九、服務承諾

• 提供24個月質量保證

• 技術支持團隊7×12小時在線服務

• 備件供應保障：停產後持續供應5年

產品亮點：

ENGEL 永磁直流減速電機，采用自鎖式蝸輪蝸桿結構，斷電后自動保持位置，特別適用于需要安全定位的場合。緊湊的設計與高功率密度使其在空間受限的應用中表現優秀，是精密傳動領域的理想解決方案。
