模擬量輸入隔離器，能直接當輸出型用嗎？

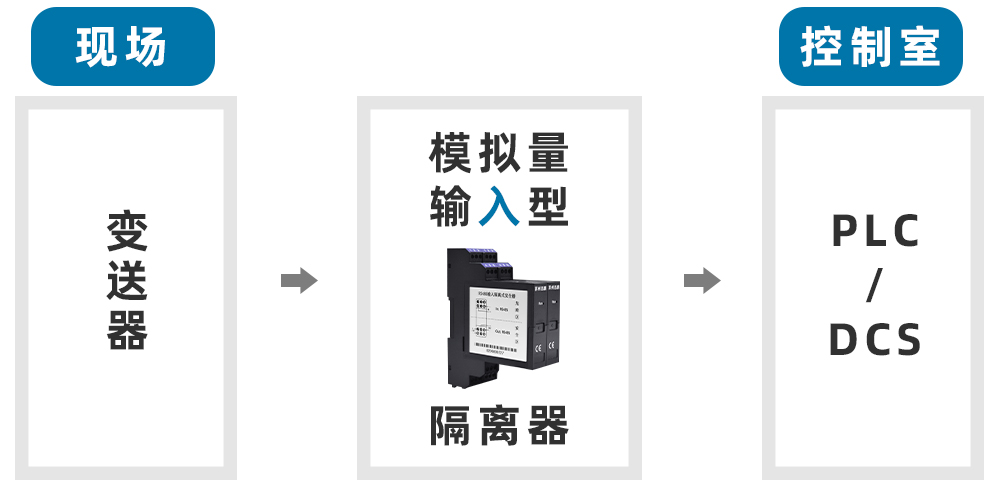

模擬量輸入型隔離器能接收現場變送器所輸出的電流或電壓信號。它會先對該信號進行隔離處理，再將其轉換為特定規格的電流或電壓信號，最終輸出至控制系統端的 PLC 或 DCS。此外，該隔離器還能夠?yàn)楝F(xiàn)場變送器提供所需的工作電源。

模擬量輸出型隔離器的工作流程是，先接收來自控制系統側輸出的電流或電壓信號。接著對該信號執行隔離操作，再將其轉換為特定規格的電流或電壓信號，最終輸送至現場設備，像執行機構、閥門定位器這類設備都包含在內。

從實際應用場景能發現，輸入型與輸出型隔離器的信號傳輸方向存在差異，但兩者的功能基本相同。基于這一特點，一個問題隨之產生：模擬量輸入型隔離器是否可當作輸出型隔離器使用？接下來，我們將以 4~20mA 信號作為具體案例展開分析。

在工業現場中，變送器常見的接線形式包括二線制、三線制與四線制。這其中，二線制 4~20mA 信號屬于行業內常說的無源 4~20mA 信號，這類信號需要隔離器為二線制變送器提供工作所需的電源。因此，與二線制變送器搭配使用的隔離器，其輸入端通常會帶有 24V 上下的電壓。與之不同的是，PLC 和 DCS 板卡輸出的 4~20mA 信號本身帶有電源，屬于有源信號。若此時將適配二線制變送器的輸入型隔離器，用于接收 PLC 或 DCS 輸出的有源 4~20mA 信號，兩者之間會出現電壓沖突的問題。基于這一技術特性，在該應用場景下，輸入型隔離器不能替代輸出型隔離器使用。

我們接著分析輸出端參數：輸入型隔離器的信號會傳輸至控制系統，像 PLC 或 DCS 板卡的 4~20mA 輸入通道，其內阻通常為 250Ω，一般不超過 500Ω，因此這類隔離器的常規帶載能力在 500Ω 以內。而輸出型隔離器的信號要送往現場執行機構，部分執行機構的內阻較大，有的甚至能達到 1KΩ。

所以，若將輸入型隔離器用于輸出回路，需先確認其輸出帶載能力能否適配現場設備。要是該能力小于現場設備的輸入阻抗，就無法正常使用。不過，當輸入與輸出的信號類型相同，且輸出帶載能力符合要求時，模擬量輸入型隔離器是可以替代模擬量輸出型隔離器使用的。
