小鼠四點彎力學疲勞試驗的技術原理、方法與應用

1. 引言

1.1 四點彎曲試驗的技術背景

四點彎曲試驗作為一種經典的材料力學測試方法，在工程材料和生物材料研究中占據重要地位。與傳統的三點彎曲試驗相比，四點彎曲試驗具有獨特的技術優勢，它能夠在試樣中部產生均勻的彎矩分布，同時消除剪切應力的影響，實現純彎曲狀態。這種獨特的力學環境使得四點彎曲試驗特別適合于研究材料在純彎曲載荷下的力學行為，包括彈性變形、塑性變形、疲勞損傷和斷裂等關鍵性能。

在生物醫學工程領域，四點彎曲試驗的應用日益廣泛，特別是在骨力學研究和植入器械測試方面。由于骨組織具有復雜的各向異性特征和分層結構，傳統的簡單加載方式難以準確反映其真實的力學響應。四點彎曲試驗通過精確控制加載條件，能夠模擬骨組織在生理狀態下的受力情況，為骨疾病機制研究、植入物設計優化和藥物療效評估提供了重要的實驗手段。

1.2 小鼠模型在骨力學研究中的價值

小鼠作為骨力學研究的重要實驗?zāi)Ｐ?，具有多方面的獨特?yōu)勢。首先，小鼠基因組與人類基因組的高度相似性（約 85%）使得研究結果具有良好的臨床轉化潛力。其次，小鼠的繁殖周期短、成本相對較低，便于開展大規模的對照實驗。此外，轉基因和基因敲除技術在小鼠中的成熟應用，為研究特定基因在骨力學性能中的作用提供了理想的工具。

在骨力學研究中，小鼠模型特別適合于研究骨代謝疾病、骨質疏松癥、骨修復機制以及藥物干預效果等關鍵問題。通過系統性評估小鼠骨骼的形態學、密度測定和力學性能，研究人員能夠建立 "生物力學機制"，闡明實驗干預如何改變?nèi)橇W(xué)功能。特別是在疲勞性能研究方面，小鼠模型能夠提供標準化的實驗條件，減少個體差異對結果的影響，提高實驗的可重復性和可比性。

1.3 疲勞試驗在骨材料研究中的重要意義

疲勞失效是骨骼系統最常見的失效模式之一，在日?；顒又?，骨骼承受著數以萬計的循環載荷，這種重復性載荷可能導致微損傷的累積，最終引發疲勞骨折。疲勞試驗在骨材料研究中具有多重重要意義：

首先，疲勞試驗?zāi)軌蛟u估骨材料在生理載荷條件下的長期性能。與靜態力學測試相比，疲勞試驗更能反映骨骼在實際使用環境中的真實表現。研究表明，疲勞載荷下的骨材料性能與靜態性能之間存在顯著差異，疲勞壽命可能相差數個數量級。

其次，疲勞試驗為骨疾病的病理機制研究提供了重要工具。在骨質疏松癥、糖尿病等疾病狀態下，骨組織的疲勞性能會發生顯著改變，通過疲勞試驗可以定量評估疾病對骨質量的影響。

第三，疲勞試驗是評估骨植入物和修復材料性能的關鍵方法。人工骨、骨修復支架、內固定器械等植入材料必須能夠承受長期的循環載荷而不發生疲勞失效，疲勞試驗為這些材料的安全性和有效性評估提供了重要依據。

最后，疲勞試驗還為藥物研發和治療方案評估提供了重要平臺。通過比較正常小鼠與疾病模型小鼠的骨骼疲勞性能，以及評估藥物干預后的改善效果，可以為新的治療策略開發提供科學依據。

2. 技術原理與理論基礎

2.1 四點彎曲試驗的力學原理

四點彎曲試驗的基本力學原理基于梁理論，包括 Euler-Bernoulli 梁理論和 Timoshenko 梁理論。在四點彎曲加載配置中，試樣被兩個下支撐點支撐，并在上表面受到兩個對稱分布的加載點作用，形成 "三點支撐、兩點加載" 的力學系統。

根據經典梁理論，四點彎曲試驗中的應力分布具有以下特征：在試樣中部的純彎曲區域，彎曲應力呈線性分布，最大拉應力和壓應力分別出現在截面的上下表面，而中性軸處的應力為零。同時，在純彎曲區域內，剪切應力為零，這是四點彎曲試驗相對于三點彎曲試驗的重要優勢。

對于矩形截面的試樣，四點彎曲試驗中的最大彎曲應力可以通過以下公式計算：

σ = (3FL)/(2bh2)

其中，F(xiàn) 為單個加載點的載荷，L 為兩個加載點之間的距離，b 為試樣寬度，h 為試樣高度。

在實際應用中，由于骨組織的幾何形狀不規則和材料的各向異性特征，精確計算應力分布需要考慮更多因素。有限元分析方法的引入為解決這一問題提供了有效途徑，通過建立基于顯微 CT 掃描的三維有限元模型，可以準確計算骨組織在四點彎曲載荷下的應力和應變分布。

2.2 骨組織疲勞損傷機制

骨組織的疲勞損傷是一個復雜的多尺度過程，涉及從分子水平到組織水平的多個層次。理解骨組織的疲勞損傷機制對于設計合理的疲勞試驗方案和正確解釋試驗結果具有重要意義。

在微觀尺度上，骨組織的疲勞損傷主要表現為微裂紋的形成和擴展。疲勞載荷下，骨基質中的膠原纖維與羥基磷灰石晶體之間可能發生脫粘，導致微裂紋的萌生。這些微裂紋最初可能局限在單個骨單位或骨小梁內，但隨著循環載荷的持續作用，微裂紋會逐漸擴展并相互連接，最終形成宏觀裂紋。

中觀尺度的疲勞損傷機制涉及骨單位和骨小梁結構的破壞。在循環載荷作用下，骨單位之間的粘合線可能發生分離，導致骨單位的松動和脫落。同時，骨小梁的疲勞損傷表現為小梁的斷裂和結構的坍塌，這會顯著降低骨組織的整體力學性能。

宏觀尺度的疲勞失效通常表現為裂紋的快速擴展和最終的斷裂。研究表明，骨組織的疲勞失效過程可以分為三個階段：裂紋萌生階段、裂紋擴展階段和快速斷裂階段。在裂紋萌生階段，微損傷逐漸累積，但宏觀裂紋尚未形成；在裂紋擴展階段，裂紋以穩定的速度擴展；在快速斷裂階段，裂紋擴展速度急劇增加，最終導致失效。

2.3 小鼠骨組織的力學特性

小鼠骨組織具有與人類骨組織相似的基本結構特征，但在尺寸、密度和力學性能方面存在顯著差異。了解小鼠骨組織的力學特性對于設計合適的疲勞試驗方案和正確解釋試驗結果至關重要。

小鼠的長骨主要包括股骨、脛骨、肱骨和尺骨等，其中股骨和脛骨是常用的力學測試部位。小鼠股骨的長度通常為 15-20 毫米，脛骨的長度約為 18-22 毫米，這些尺寸使得小鼠骨骼特別適合于進行精確的力學測試。

在力學性能方面，小鼠骨組織表現出明顯的各向異性特征?？v向（沿骨長軸方向）的彈性模量通常高于橫向（垂直于骨長軸方向）的彈性模量，這種各向異性特征在疲勞性能中也有體現。研究表明，小鼠骨組織在縱向加載時具有更高的疲勞強度和更長的疲勞壽命。

小鼠骨組織的疲勞性能受到多種因素的影響，包括年齡、性別、遺傳背景、營養狀況等。隨著年齡的增長，小鼠骨組織的疲勞性能會發生顯著變化，表現為疲勞強度的降低和疲勞壽命的縮短。性別差異也會影響骨組織的疲勞性能，雌性小鼠在去卵巢后會出現疲勞性能的明顯下降。

在材料組成方面，小鼠骨組織的礦物質含量和膠原纖維結構與人類骨組織相似，但在具體的化學成分和微觀結構方面存在差異。這些差異可能影響骨組織的力學性能，特別是在疲勞載荷條件下的表現。研究表明，骨組織的礦物質含量、膠原交聯程度和水分含量都會影響其疲勞性能。

2.4 疲勞壽命預測模型

疲勞壽命預測是疲勞試驗的核心目標之一，通過建立合適的預測模型，可以從有限的試驗數據中推斷材料在不同載荷條件下的疲勞行為。在骨材料研究中，疲勞壽命預測模型的建立具有重要的理論意義和實用價值。

疲勞壽命預測模型是 S-N 曲線模型，該模型描述了應力水平與疲勞壽命之間的關系。對于骨材料，S-N 曲線通常采用雙對數坐標表示，呈現出近似線性的關系。典型的 S-N 曲線方程為：

σ^m × N = C

其中，σ 為應力水平，N 為疲勞壽命（循環次數），m 為疲勞指數，C 為材料常數。

然而，傳統的 S-N 曲線模型在處理骨材料的疲勞數據時存在一定的局限性，主要表現在以下幾個方面：首先，骨材料的疲勞數據通常具有較大的離散性，傳統模型難以準確描述這種離散性；其次，骨材料的疲勞行為受到多種因素的影響，單一的應力參數難以全面反映這些影響；最后，骨材料在不同的應力水平下可能表現出不同的疲勞機制，需要更復雜的模型來描述。

近年來，機器學習方法在疲勞壽命預測中得到了廣泛應用。通過訓練神經網絡、支持向量機等機器學習模型，可以建立更復雜的疲勞壽命預測模型。研究表明，基于機器學習的疲勞壽命預測模型能夠更好地處理骨材料疲勞數據的復雜性和不確定性，提高預測精度。

除了傳統的應力 - 壽命模型外，基于應變的疲勞壽命預測模型也在骨材料研究中得到應用。研究表明，應變參數比應力參數更能準確預測骨材料的疲勞壽命，特別是在復雜加載條件下?；谧畲笾鲬?yīng)變或修正 von Mises 應變準則的應變體積被證明是預測骨材料疲勞壽命的有效參數。

3. 試驗標準化與方法學

3.1 國際標準與規范要求

在生物材料疲勞試驗領域，國際標準化組織（ISO）和美國材料與試驗協會（ASTM）制定了一系列重要的標準和規范，這些標準為小鼠四點彎力學疲勞試驗提供了重要的參考依據。

ASTM 標準在骨植入物測試方面制定了詳細的規范要求。ASTM F382 標準規范了金屬骨板的四點彎曲疲勞試驗方法，該標準建立了統一的四點彎曲疲勞試驗程序，用于表征和比較不同骨板設計的疲勞性能。ASTM F1264 標準則涵蓋了髓內固定器械的測試要求，包括靜態四點彎曲試驗方法、靜態扭轉試驗方法、彎曲疲勞試驗方法等。

ISO 標準在醫療器械測試方面提供了重要的規范指導。ISO 7206 系列標準專門針對髖關節假體的疲勞性能測試制定了詳細要求，其中 ISO 7206-6 規定了全髖關節假體柄組件頸部區域的疲勞性能測試方法。ISO 14801 標準則規范了牙科種植體的動態疲勞測試方法。

在骨水泥測試方面，ASTM F451 標準規范了丙烯酸骨水泥的疲勞測試要求，該標準建立了力控制恒定幅值疲勞測試方法，適用于基于丙烯酸樹脂的骨科骨水泥材料。

這些國際標準為小鼠四點彎力學疲勞試驗提供了重要的技術參考，包括試樣制備要求、測試設備規格、加載參數設置、數據采集方法、結果分析要求等。雖然這些標準主要針對人體植入物和大尺寸試樣，但其基本原理和方法可以適當?shù)貞?yīng)用于小鼠骨骼的疲勞測試。

3.2 標準化操作程序

建立標準化的操作程序是確保小鼠四點彎力學疲勞試驗結果可靠性和可重復性的關鍵。根據國際標準和相關研究文獻，標準化操作程序應包括以下主要環節：

試樣制備與保存：小鼠處死后應立即分離目標骨骼，通常選擇股骨或脛骨作為測試對象。骨骼分離過程中應小心操作，避免對骨組織造成機械損傷。分離后的骨骼應去除附著的軟組織，但要保留骨膜的完整性。對于不能立即測試的骨骼，應采用適當?shù)谋４娣椒ǎ芯勘砻骼鋬霰４妫?80°C）的方法，保存時間可達 12 個月而不顯著影響力學性能。

試樣尺寸測量與幾何特征評估：在進行力學測試之前，應使用高精度測量設備（如游標卡尺）測量試樣的關鍵尺寸，包括長度、直徑、壁厚等。同時，應使用顯微 CT 掃描技術對試樣進行三維重建，獲取詳細的幾何特征參數，如截面面積、慣性矩、皮質厚度等。這些參數對于后續的應力計算和結果分析具有重要意義。

測試設備校準與驗證：疲勞測試設備應定期進行校準，確保載荷測量的準確性和重復性。校準應使用標準砝碼進行，校準范圍應覆蓋試驗中使用的所有載荷水平。同時，應定期檢查測試設備的機械部件，確保其工作狀態良好，避免設備故障對試驗結果的影響。

測試環境控制：試驗應在恒溫恒濕的環境中進行，溫度控制在 20-25°C，相對濕度控制在 40-60%。測試環境的穩定性對于確保試驗結果的可靠性具有重要意義。同時，應避免測試環境中的振動和電磁干擾，確保測試數據的質量。

加載參數設置：加載參數的設置應根據研究目的和試樣特性確定。通常采用正弦波循環加載，載荷范圍應根據預試驗結果確定，避免過高的初始載荷導致試樣在短時間內失效。加載頻率通常設置為 1-5Hz，這一頻率范圍接近人體日?；顒訒r骨骼的受力頻率。

3.3 試驗參數優化策略

試驗參數的優化是提高小鼠四點彎力學疲勞試驗效率和準確性的重要手段。參數優化策略應綜合考慮試驗?zāi)康?、試樣特性、設備能力等多個因素。

載荷水平的確定：載荷水平的選擇直接影響試驗的持續時間和結果的可靠性。過高的載荷水平會導致試樣在短時間內失效，無法獲得足夠的疲勞壽命數據；過低的載荷水平則會導致試驗時間過長，增加試驗成本和不確定性。研究表明，建議的載荷范圍為最大載荷的 30-70%，具體數值應根據預試驗結果確定。

加載頻率的選擇：加載頻率的選擇應考慮骨組織的粘彈性特性和設備的能力限制。過高的加載頻率可能導致骨組織的熱效應，影響試驗結果；過低的加載頻率則會延長試驗時間。研究表明，1-5Hz 是常用的加載頻率范圍，其中 2Hz 是常用的頻率選擇。

循環次數上限的設定：循環次數上限的設定應根據研究目的和試驗條件確定。通常設定為 10^6 次循環，達到這一上限而未失效的試樣被認為通過疲勞測試。對于某些特殊的研究目的，循環次數上限可以適當調整。

應變控制策略：由于骨組織的幾何形狀不規則，應力計算可能存在較大誤差，因此采用應變控制策略可能更準確。通過在試樣表面粘貼應變片或使用數字圖像相關技術測量應變，可以實現更精確的試驗控制。

3.4 質量控制體系

建立完善的質量控制體系是確保小鼠四點彎力學疲勞試驗結果科學性和可靠性的重要保障。質量控制體系應包括試驗前的準備工作、試驗過程的監控、試驗后的數據分析等多個環節。

試驗前的質量控制：試驗前應制定詳細的試驗方案，明確試驗?zāi)康?、方法、參?shù)和預期結果。應對所有試驗設備進行校準和驗證，確保其工作狀態良好。應對試樣進行詳細的表征，包括尺寸測量、幾何特征評估、材料特性測試等。同時，應建立試樣的標識和追蹤系統，確保試驗過程中試樣的可追溯性。

試驗過程的質量控制：試驗過程中應建立實時監控系統，監測載荷、位移、應變等關鍵參數的變化。應設置合理的報警閾值，當參數超出正常范圍時及時停止試驗并進行檢查。應定期檢查試驗設備的工作狀態，確保其穩定性和可靠性。同時，應詳細記錄試驗過程中的所有異常情況和處理措施。

數據質量控制：試驗數據的質量控制應包括數據采集、處理和分析的全過程。數據采集應采用高精度的傳感器和數據采集系統，確保數據的準確性和完整性。數據處理應采用標準化的方法，包括濾波、平滑、擬合等。數據分析應采用適當?shù)慕y(tǒng)計方法，確保結果的科學性和可靠性。

結果驗證與確認：試驗結果應通過多種方法進行驗證和確認。應進行重復試驗，評估結果的重復性和一致性。應與已發表的相關研究結果進行比較，評估結果的合理性。應進行敏感性分析，評估關鍵參數變化對結果的影響。同時，應建立結果的審核和批準程序，確保結果的準確性和可靠性。

4. 設備技術與參數優化

4.1 最新設備技術發展

近年來，小鼠四點彎力學疲勞試驗設備技術取得了顯著進展，主要體現在高精度載荷控制、實時應變測量、智能化數據分析等方面。這些技術進步為提高試驗精度和效率提供了重要支撐。

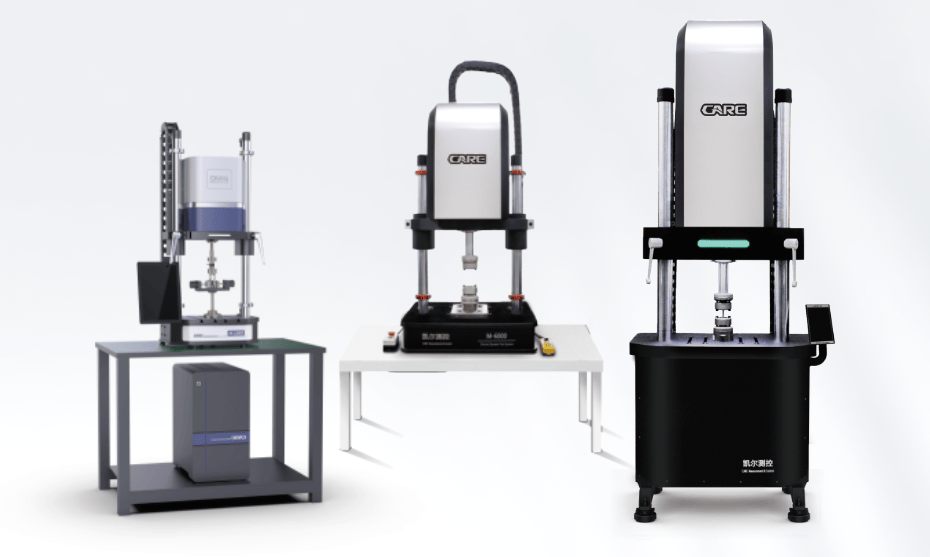

高精度載荷控制系統：凱爾測控疲勞試驗設備采用先進的電磁力電機驅動系統，能夠?qū)崿F(xiàn)高精度的載荷控制。最新的設備可以實現從 5N 到 12kN 范圍的精確載荷控制，載荷控制精度達到 0.02% FS（滿量程的 0.02%）。同時，設備配備高速數字?jǐn)?shù)據采集系統，采樣頻率可達 100Hz，能夠精確記錄從彈性變形到斷裂的全過程曲線。

實時應變測量技術：數字圖像相關（DIC）技術的引入為疲勞試驗提供了非接觸式的全場應變測量方法。DIC 技術通過對比分析試樣表面的數字圖像，可以獲得整個試樣表面的位移和應變分布。最新的 DIC 系統可以實現亞像素級的位移測量精度，應變測量范圍從 200 到 3000 微應變，能夠滿足骨材料疲勞測試的需要。

多軸疲勞測試系統：為了更真實地模擬骨組織在生理條件下的復雜受力狀態，多軸疲勞測試系統得到了快速發展。這些系統能夠同時施加軸向載荷、彎曲載荷和扭轉載荷，實現復雜的多軸加載條件。研究表明，多軸加載條件下的骨材料疲勞性能與單軸加載條件下存在顯著差異。

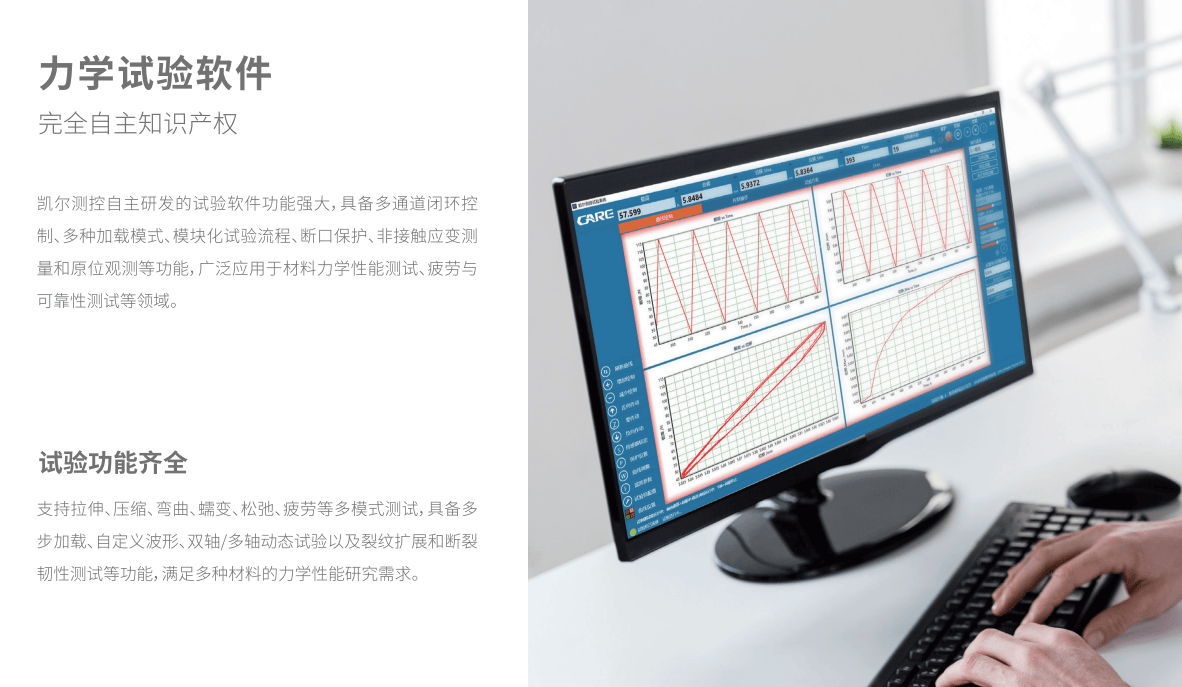

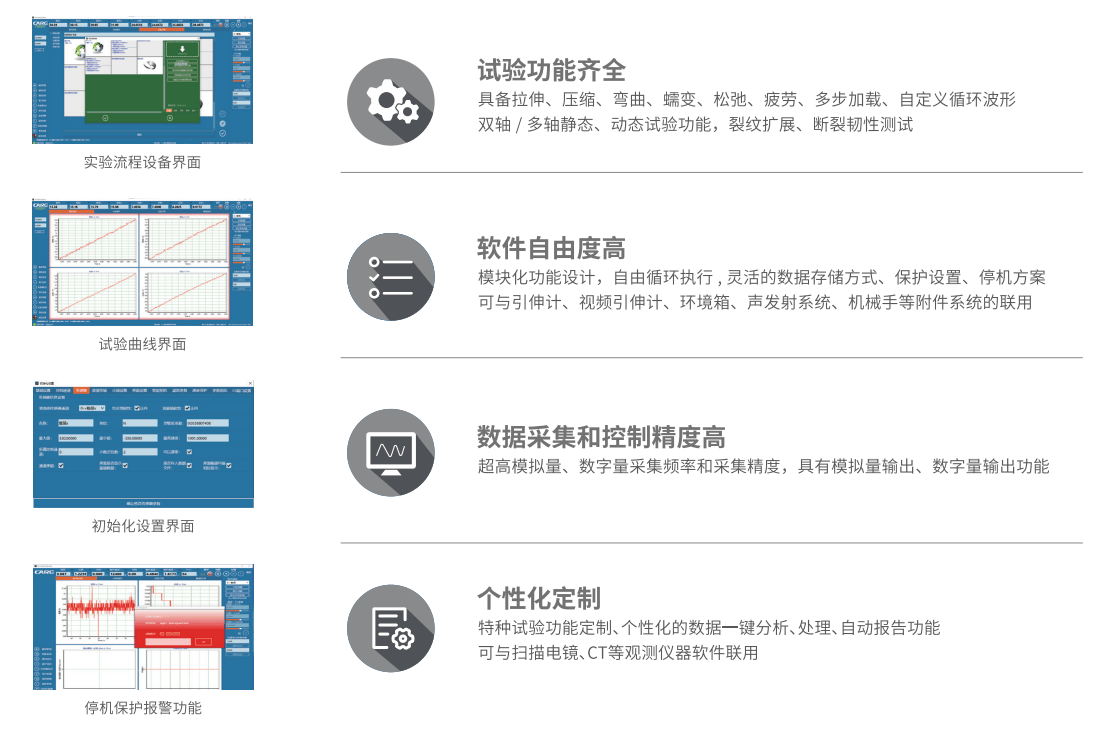

智能化數據分析軟件：凱爾測控疲勞試驗設備配備了功能強大的數據分析軟件，能夠自動完成數據采集、處理、分析和報告生成等工作。軟件系統具有實時監控、自動報警、數據存儲、結果分析等功能，大大提高了試驗的自動化程度和效率。

4.2 應變測量與監測技術

應變測量是疲勞試驗的重要組成部分，準確的應變測量對于理解材料的疲勞行為和建立可靠的預測模型具有重要意義。

應變片測量技術：應變片是常用的應變測量方法，通過將應變片粘貼在試樣表面，可以直接測量表面應變。現代應變片具有高精度、高靈敏度、良好的溫度穩定性等特點。在骨材料疲勞測試中，通常使用微型應變片，以減少對應變分布的影響。

數字圖像相關技術：數字圖像相關技術是一種非接觸式的全場應變測量方法，具有測量范圍大、精度高、信息豐富等優點。在疲勞試驗中，DIC 技術可以實時監測試樣表面的變形分布，捕捉疲勞損傷的萌生和擴展過程。最新的 DIC 系統能夠?qū)崿F(xiàn) 7Hz 的圖像采集頻率，滿足動態疲勞測試的需要。

光纖傳感技術：光纖傳感技術是一種新興的應變測量方法，具有抗電磁干擾、精度高、可植入等優點。在骨材料研究中，光纖布拉格光柵（FBG）傳感器被用于測量骨組織的應變響應。研究表明，F(xiàn)BG 傳感器能夠準確測量骨組織在疲勞載荷下的應變變化，為疲勞機制研究提供了新的技術手段。

數字體相關技術：數字體相關（DVC）技術是一種用于測量三維內部位移和應變的先進技術。通過對試樣進行連續的 CT 掃描，DVC 技術可以重建試樣的三維變形場，提供內部應變分布信息。這一技術特別適用于研究骨組織內部的疲勞損傷機制。

4.3 參數優化方法

試驗參數的優化是提高小鼠四點彎力學疲勞試驗效率和準確性的重要手段，需要綜合考慮試驗?zāi)康?、設備能力、試樣特性等多個因素。

基于貝葉斯優化的參數選擇：貝葉斯優化是一種高效的全局優化方法，特別適用于處理復雜的多參數優化問題。在疲勞試驗參數優化中，貝葉斯優化可以通過建立參數與目標函數之間的代理模型，快速找到參數組合。研究表明，采用貝葉斯優化方法可以顯著減少試驗次數，提高試驗效率。

響應面方法：響應面方法是一種通過建立響應變量與試驗參數之間函數關系來優化試驗條件的統計方法。在疲勞試驗參數優化中，響應面方法可以通過設計合理的試驗方案，建立疲勞壽命與載荷水平、加載頻率等參數之間的關系模型，從而找到參數組合。

機器學習輔助的參數優化：機器學習方法在疲勞試驗參數優化中也發揮著重要作用。通過訓練機器學習模型，可以建立參數與疲勞壽命之間的復雜非線性關系，從而預測參數組合。研究表明，基于機器學習的參數優化方法能夠顯著提高試驗效率，減少試驗成本。

多目標優化策略：在實際的疲勞試驗中，往往需要同時優化多個目標，如試驗時間最短、結果最準確等。多目標優化策略可以通過建立多目標優化模型，找到帕累托解集，為試驗設計提供科學依據。

5. 應用案例與研究成果

5.1 骨質疏松癥研究應用

骨質疏松癥是一種以骨量減少、骨組織微結構破壞為特征的代謝性骨病，嚴重影響患者的生活質量和健康狀況。小鼠四點彎力學疲勞試驗在骨質疏松癥研究中發揮著重要作用，為疾病機制研究和治療效果評估提供了重要工具。

在骨質疏松癥模型建立方面，去卵巢小鼠是常用的研究模型。通過手術切除小鼠卵巢，可以模擬絕經后女性雌激素水平下降引起的骨量丟失。研究表明，去卵巢小鼠在術后 3-4 周即可出現明顯的骨量減少和骨結構改變，6-8 周后骨力學性能顯著下降。在疲勞性能方面，去卵巢小鼠表現出疲勞壽命縮短、疲勞強度降低等特征。

在藥物治療效果評估方面，小鼠四點彎力學疲勞試驗為抗骨質疏松藥物的研發提供了重要平臺。研究表明，雙膦酸鹽類藥物（如阿侖膦酸鈉）和 RANKL 抑制劑（如地諾單抗）能夠顯著改善去卵巢小鼠的骨疲勞性能。一項為期 12 個月的研究顯示，阿侖膦酸鈉和地諾單抗治療組的骨疲勞壽命分別比對照組提高了 395% 和 629%，同時骨密度和骨微結構也得到明顯改善。

在新的治療策略探索方面，小鼠模型為研究新型治療方法提供了重要工具。研究表明，甲狀旁腺激素（PTH）及其類似物能夠促進骨形成，改善骨質量。在小鼠疲勞試驗中，PTH 治療能夠減少疲勞載荷下的微損傷累積，提高骨的疲勞抗性。

5.2 骨修復材料開發

骨修復材料的開發是生物醫學工程領域的重要研究方向，小鼠四點彎力學疲勞試驗為材料性能評估和設計優化提供了關鍵技術支撐。

在人工骨材料開發方面，小鼠模型為評估新型骨替代材料的力學性能提供了重要平臺。研究表明，不同類型的人工骨材料在疲勞性能方面存在顯著差異。例如，磷酸鈣骨水泥具有良好的生物相容性和骨傳導性，但疲勞強度相對較低；而碳纖維增強復合材料具有較高的疲勞強度，但生物相容性有待改善。

在骨修復支架設計優化方面，小鼠試驗為支架結構設計和材料選擇提供了科學依據。研究表明，支架的孔隙率、孔徑大小、孔道連通性等結構參數對其力學性能有重要影響。通過系統評估不同結構參數下的疲勞性能，可以優化支架設計，實現力學性能和生物學功能的平衡。

在骨植入物疲勞性能評估方面，小鼠模型為評估內固定器械的安全性和有效性提供了重要手段。研究表明，金屬骨板、髓內釘?shù)葍?nèi)固定器械在疲勞載荷下可能發生失效，導致骨折愈合失敗。通過小鼠疲勞試驗，可以評估不同設計的植入物在生理載荷條件下的長期性能，為產品改進和臨床應用提供指導。

5.3 藥物療效評估應用

小鼠四點彎力學疲勞試驗在藥物療效評估中具有重要應用價值，特別是在骨代謝藥物、抗炎藥物、抗骨質疏松藥物等的研發過程中發揮著關鍵作用。

在骨代謝藥物評估方面，小鼠模型為評估藥物對骨形成和骨吸收的影響提供了重要工具。研究表明，骨形成促進劑（如 PTH、sclerostin 抗體）能夠增加骨量，改善骨質量，從而提高骨的疲勞性能。在小鼠疲勞試驗中，這些藥物表現出顯著的保護作用，能夠延長疲勞壽命，提高疲勞強度。

在抗炎藥物評估方面，小鼠模型為研究藥物對骨炎癥反應和骨修復的影響提供了重要平臺。研究表明，非甾體抗炎藥（NSAIDs）如萘普生能夠抑制骨形成，減少骨韌性，降低骨的疲勞抗性。在小鼠疲勞試驗中，萘普生治療組的骨疲勞壽命明顯縮短，這可能與藥物對成骨細胞活性的抑制作用有關。

在抗骨質疏松藥物評估方面，小鼠模型為評估藥物的長期安全性和有效性提供了重要手段。研究表明，長期使用雙膦酸鹽類藥物可能增加非典型股骨骨折的風險，這引起了臨床醫生的關注。通過小鼠疲勞試驗，研究人員發現雙膦酸鹽治療能夠改善骨的疲勞性能，這與臨床觀察到的骨折風險降低相一致。

5.4 骨折愈合機制研究

骨折愈合是一個復雜的生物學過程，涉及炎癥反應、軟骨形成、骨痂形成和骨重塑等多個階段。小鼠四點彎力學疲勞試驗為骨折愈合機制研究和治療效果評估提供了重要工具。

在骨折愈合模型建立方面，小鼠脛骨骨折模型是常用的研究模型。通過手術方法在小鼠脛骨上制造標準化骨折，然后使用內固定裝置（如髓內釘或接骨板）進行固定，可以模擬臨床骨折治療過程。研究表明，骨折愈合過程中骨的力學性能會發生動態變化，從最初的低強度逐漸恢復到正常水平。

在愈合過程評估方面，小鼠疲勞試驗?zāi)軌蚨吭u估骨折愈合過程中骨力學性能的恢復情況。研究表明，骨折愈合早期（1-2 周）骨痂主要由軟骨和纖維組織組成，力學性能較低；隨著愈合過程的進行，骨痂逐漸礦化，力學性能逐漸提高；在愈合后期（4-8 周），骨力學性能基本恢復到正常水平。

在治療效果評估方面，小鼠模型為評估促進骨折愈合的藥物和治療方法提供了重要平臺。研究表明，生長因子（如 BMP-2、FGF-2）、生物材料（如膠原蛋白、羥基磷灰石）等都能夠促進骨折愈合，提高愈合質量。在小鼠疲勞試驗中，這些治療方法表現出促進骨痂形成、提高骨力學性能、縮短愈合時間等效果。

在愈合機制研究方面，小鼠模型為研究骨折愈合的分子機制提供了重要工具。通過基因敲除或轉基因技術，可以研究特定基因在骨折愈合過程中的作用。研究表明，Wnt 信號通路、TGF-β 信號通路、MAPK 信號通路等在骨折愈合過程中發揮著重要作用，這些信號通路的激活能夠促進成骨細胞分化和骨基質合成，從而提高骨折愈合質量。

6. 數據分析方法與質量控制

6.1 疲勞壽命預測模型

疲勞壽命預測是小鼠四點彎力學疲勞試驗的核心目標之一，通過建立準確的預測模型，可以從有限的試驗數據中推斷材料在不同載荷條件下的疲勞行為。

傳統 S-N 曲線模型：S-N 曲線是描述應力水平與疲勞壽命關系的經典模型，在骨材料疲勞研究中得到廣泛應用。傳統的 S-N 曲線通常采用冪函數形式：

σ^m × N = C

其中，σ 為應力水平，N 為疲勞壽命（循環次數），m 為疲勞指數，C 為材料常數。通過對試驗數據進行回歸分析，可以確定模型參數 m 和 C。研究表明，骨材料的 S-N 曲線通常表現出雙對數坐標下的線性關系，疲勞指數 m 通常在 3-10 之間。

然而，傳統 S-N 曲線模型在處理骨材料疲勞數據時存在一些局限性。首先，骨材料的疲勞數據通常具有較大的離散性，單一的 S-N 曲線難以準確描述這種離散性。其次，骨材料在不同應力水平下可能表現出不同的疲勞機制，需要更復雜的模型來描述。為了克服這些局限性，研究人員提出了概率 S-N 曲線模型，通過引入概率分布函數來描述疲勞壽命的不確定性。

基于應變的預測模型：由于骨組織幾何形狀的不規則性，應力計算可能存在較大誤差，因此基于應變的疲勞壽命預測模型可能更準確。研究表明，最大主應變、等效應變、應變能密度等參數都可以作為疲勞壽命預測的依據。其中，基于最大主應變準則的應變體積被證明是預測骨材料疲勞壽命的有效參數。研究表明，應變體積能夠解釋 67-82% 的疲勞壽命離散性，優于基于應力的預測方法。

機器學習方法：近年來，機器學習方法在疲勞壽命預測中得到了廣泛應用。通過訓練神經網絡、支持向量機、隨機森林等機器學習模型，可以建立復雜的非線性預測模型。研究表明，基于 LSTM（長短期記憶網絡）的模型在處理時間序列疲勞數據方面表現優異，能夠捕捉疲勞過程中的復雜動態特征。一項研究顯示，LSTM - 上下文注意模型在疲勞壽命預測中達到了 R2=0.99 的預測精度。

貝葉斯方法：貝葉斯方法為處理疲勞數據的不確定性提供了有效途徑。通過建立貝葉斯層次模型，可以同時考慮試驗內變異和試驗間變異，提高預測的可靠性。研究表明，貝葉斯數據增強方法能夠處理稀疏數據問題，在樣本量有限的情況下仍能獲得可靠的預測結果。

6.2 統計分析方法

統計分析是小鼠四點彎力學疲勞試驗數據處理的重要環節，合理的統計方法選擇對于獲得科學可靠的結論具有重要意義。

描述性統計分析：描述性統計分析用于總結和描述試驗數據的基本特征，包括均值、標準差、中位數、四分位數等。在疲勞試驗中，由于疲勞壽命數據通常具有較大的離散性，中位數和四分位數可能比均值更能反映數據的集中趨勢。同時，應使用箱線圖、散點圖等可視化方法展示數據分布特征，識別異常值和數據模式。

方差分析：方差分析（ANOVA）用于比較不同試驗組之間的差異。在小鼠疲勞試驗中，通常需要比較不同處理組（如對照組、藥物治療組、基因敲除組等）之間的疲勞壽命差異。當試驗涉及多個因素時（如藥物劑量、時間點、性別等），應使用多因素方差分析來評估各因素的主效應和交互效應。

生存分析：由于疲勞試驗中存在大量的截尾數據（未失效的試樣），傳統的統計方法可能不適用。生存分析方法專門用于處理截尾數據，能夠更準確地評估不同組之間的差異。常用的生存分析方法包括 Kaplan-Meier 生存曲線、log-rank 檢驗、Cox 比例風險模型等。研究表明，生存分析方法在疲勞數據處理中具有明顯優勢，能夠充分利用所有試驗數據。

回歸分析：回歸分析用于建立疲勞壽命與影響因素之間的關系模型。在小鼠疲勞試驗中，影響因素可能包括應力水平、年齡、性別、基因型、治療方法等。應根據數據特征選擇合適的回歸模型，如線性回歸、非線性回歸、logistic 回歸等。同時，應進行模型診斷，評估模型的擬合優度和殘差分布。

6.3 失效模式識別

失效模式識別是疲勞試驗分析的重要組成部分，通過分析試樣的失效特征，可以深入理解疲勞機制，為材料改進和設計優化提供指導。

宏觀失效模式分析：宏觀失效模式分析主要觀察試樣斷裂后的外觀特征，包括斷裂位置、斷裂路徑、斷裂表面形態等。在小鼠長骨疲勞試驗中，常見的失效模式包括：中部斷裂（最常見）、支撐點附近斷裂、加載點附近斷裂等。不同的失效模式可能反映不同的應力集中位置和疲勞機制。

微觀失效機制分析：微觀失效機制分析通過顯微鏡觀察斷裂表面的微觀特征，識別疲勞裂紋的萌生位置、擴展路徑和斷裂機制。常用的觀察方法包括光學顯微鏡、掃描電子顯微鏡（SEM）等。研究表明，骨組織的疲勞斷裂表面通常呈現疲勞輝紋、河流狀花樣、解理面等特征，這些特征能夠提供關于疲勞機制的重要信息。

數字圖像相關分析：數字圖像相關技術能夠在試驗過程中實時監測試樣表面的變形分布，捕捉疲勞損傷的萌生和擴展過程。通過分析不同循環次數下的變形場，可以識別疲勞損傷的早期征象，如局部應變集中、表面裂紋萌生等。這一技術為疲勞機制研究提供了新的手段。

有限元分析：有限元分析方法能夠模擬試樣在疲勞載荷下的應力應變分布，預測潛在的失效位置和失效模式。通過建立基于顯微 CT 掃描的三維有限元模型，可以準確計算骨組織內部的應力分布，識別應力集中區域。研究表明，有限元分析在疲勞失效預測中具有較高的準確性，能夠為試驗設計和結果解釋提供重要指導。

6.4 數據質量控制標準

建立嚴格的數據質量控制標準是確保試驗結果可靠性和可重復性的關鍵。數據質量控制應貫穿試驗全過程，包括數據采集、處理、分析和報告等各個環節。

數據采集質量控制：數據采集過程中應確保數據的準確性和完整性。應使用經過校準的高精度設備進行測量，定期檢查設備的工作狀態。數據采集頻率應足夠高，能夠捕捉試驗過程中的關鍵變化。同時，應建立數據驗證機制，及時發現和糾正數據采集過程中的錯誤。

數據處理質量控制：數據處理應采用標準化的方法和程序，避免人為操作帶來的誤差。應建立數據預處理流程，包括異常值識別和處理、數據平滑、濾波等。對于缺失數據，應采用合理的方法進行處理，如刪除、插值、估計等。同時，應保留數據處理的完整記錄，確保結果的可追溯性。

數據分析質量控制：數據分析應采用適當?shù)慕y(tǒng)計方法，避免方法選擇不當帶來的偏差。應進行敏感性分析，評估關鍵參數變化對結果的影響。應進行重復試驗，評估結果的重現性和可靠性。同時，應建立結果審核機制，確保分析結果的準確性和科學性。

結果報告質量控制：結果報告應包含足夠的信息，使其他研究人員能夠理解和重復試驗。報告應詳細描述試驗方法、設備參數、材料特性、試驗條件等。應使用標準的圖表格式展示數據，確保數據的可視化效果。同時，應客觀地解釋結果，避免過度解讀或誤導性結論。

7. 技術發展趨勢與前沿方向

7.1 多軸疲勞測試技術

傳統的四點彎曲疲勞試驗主要關注單軸載荷條件下的材料行為，但在實際生理環境中，骨組織往往承受復雜的多軸載荷。因此，多軸疲勞測試技術的發展成為該領域的重要趨勢。

多軸疲勞測試系統能夠同時施加軸向載荷、彎曲載荷和扭轉載荷，模擬骨組織在日?；顒又谐惺艿膹?fù)雜應力狀態。研究表明，多軸加載條件下的骨材料疲勞性能與單軸加載條件下存在顯著差異。例如，在壓縮 - 扭轉復合載荷下，骨的疲勞壽命會明顯縮短，疲勞機制也會發生改變。

現代多軸疲勞測試系統采用先進的計算機控制技術，能夠?qū)崿F(xiàn)任意加載路徑的精確控制。通過編程設定不同載荷分量之間的相位關系、幅值比例等參數，可以模擬各種復雜的生理載荷模式。同時，系統配備多軸力傳感器和應變測量系統，能夠?qū)崟r監測復雜載荷狀態下的力學響應。

在骨材料研究中，多軸疲勞測試技術為理解骨在復雜受力環境下的疲勞行為提供了重要工具。研究表明，考慮多軸載荷效應的疲勞壽命預測模型比傳統的單軸模型具有更高的預測精度。這一技術的發展將有助于更準確地評估骨植入物的安全性和有效性，為臨床應用提供更可靠的指導。

7.2 原位監測與成像技術

原位監測與成像技術的發展為疲勞試驗提供了觀察能力，能夠?qū)崟r捕捉疲勞損傷的萌生和發展過程。

高分辨率 X 射線計算機斷層掃描（CT）技術：高分辨率 CT 技術能夠提供骨組織內部結構的三維圖像，分辨率可達微米級別。在疲勞試驗中，通過在不同時間點對試樣進行 CT 掃描，可以觀察疲勞損傷的動態發展過程。研究表明，CT 技術能夠檢測到早期的微裂紋萌生，為疲勞機制研究提供重要信息。

同步輻射成像技術：同步輻射光源具有高亮度、高準直性、連續光譜等優點，為高分辨率成像提供了理想的光源。在骨材料疲勞研究中，同步輻射成像技術能夠?qū)崿F(xiàn)亞微米級的空間分辨率和毫秒級的時間分辨率，實時觀察疲勞裂紋的萌生和擴展過程。

數字圖像相關與數字體相關技術結合：將數字圖像相關技術與數字體相關技術相結合，可以實現從表面到內部的變形測量。通過對試樣進行連續的 CT 掃描，使用數字體相關技術重建三維變形場，能夠獲得試樣內部的應變分布信息。這一技術為理解骨組織疲勞損傷的三維特征提供了重要手段。

聲發射監測技術：聲發射技術通過監測材料在變形過程中產生的彈性波信號，可以實時檢測內部損傷的發生和發展。在疲勞試驗中，聲發射信號的特征參數（如振幅、頻率、能量等）與損傷程度密切相關。通過分析聲發射信號，可以實現疲勞損傷的早期預警和損傷程度評估。

7.3 計算模擬與人工智能結合

計算模擬與人工智能技術的結合為疲勞試驗和疲勞分析帶來了革命性的變化，大大提高了試驗效率和分析精度。

基于機器學習的疲勞壽命預測：機器學習方法在疲勞壽命預測中顯示出巨大潛力。通過訓練深度神經網絡模型，可以建立復雜的非線性映射關系，準確預測材料在不同載荷條件下的疲勞壽命。研究表明，基于 LSTM 的模型在處理時間序列疲勞數據方面表現優異，能夠捕捉疲勞過程中的動態特征。

物理信息神經網絡：物理信息神經網絡（PINN）是一種新興的機器學習方法，它將物理定律（如力學方程、本構關系等）嵌入到神經網絡的損失函數中，確保預測結果符合物理規律。在骨材料疲勞研究中，PINN 方法能夠結合試驗數據和物理知識，提高預測的準確性和可靠性。

數字孿生技術：數字孿生技術通過建立物理實體的數字化模型，實現物理世界與數字世界的實時交互。在疲勞試驗中，數字孿生技術可以實時更新模型參數，預測試驗結果，優化試驗方案。這一技術為疲勞試驗的智能化控制和優化提供了新的途徑。

自動化試驗系統：基于人工智能技術的自動化試驗系統能夠?qū)崿F(xiàn)試驗過程的自主控制和優化。系統能夠根據實時監測的試驗數據，自動調整試驗參數，優化試驗策略。同時，系統能夠自動識別異常情況，采取相應的處理措施，提高試驗的安全性和可靠性。

7.4 標準化與規范化發展

隨著小鼠四點彎力學疲勞試驗技術的不斷發展，建立統一的標準化和規范化體系變得越來越重要。

國際標準的完善與更新：現有的國際標準主要針對人體植入物和大尺寸試樣，對于小鼠等小動物模型的適用性有限。因此，需要制定專門針對小動物模型的疲勞試驗標準，包括試樣制備、試驗方法、數據分析、結果報告等各個環節的規范要求。

試驗協議的標準化：建立標準化的試驗協議是確保不同研究機構之間結果可比性的關鍵。標準化協議應包括試驗設備要求、加載參數設置、數據采集方法、質量控制標準等詳細規定。同時，應建立協議的認證和更新機制，確保協議的科學性和實用性。

數據格式與數據庫建設：建立統一的數據格式和數據庫系統，有助于數據的共享和比較。數據格式應包含足夠的元數據信息，描述試驗條件、材料特性、測試方法等關鍵信息。數據庫系統應具備數據檢索、分析、可視化等功能，為研究人員提供便捷的數據服務。

質量認證體系：建立完善的質量認證體系，對試驗機構、設備、人員等進行認證和監督。認證體系應包括設備校準、人員培訓、試驗過程監控、結果審核等環節，確保試驗結果的質量和可靠性。這一體系的建立將有助于提高整個領域的研究水平和國際競爭力。

8. 結論與展望

小鼠四點彎力學疲勞試驗作為骨材料研究的重要技術手段，在過去幾十年中取得了顯著進展。從技術原理來看，四點彎曲試驗通過消除剪切應力、產生純彎曲狀態，為骨材料疲勞性能評估提供了理想的力學環境?；诹豪碚摰牧W(xué)分析方法和基于損傷力學的疲勞機制研究，為試驗設計和結果解釋奠定了堅實的理論基礎。

在標準化與方法學方面，國際標準和規范的建立為試驗的規范化提供了重要指導。ASTM 和 ISO 標準體系為小鼠疲勞試驗提供了重要參考，雖然這些標準主要針對人體植入物，但其基本原理和方法可以適當?shù)貞?yīng)用于小鼠模型。標準化操作程序的建立確保了試驗結果的可靠性和可重復性，為不同研究機構之間的結果比較提供了基礎。

在設備技術發展方面，現代疲勞試驗設備在載荷控制精度、應變測量技術、數據采集與分析等方面都取得了重要突破。高精度伺服電機系統實現了 0.02% FS 的載荷控制精度，數字圖像相關技術提供了非接觸式的全場應變測量能力，智能化數據分析軟件大大提高了試驗效率。

在應用研究方面，小鼠四點彎力學疲勞試驗在骨質疏松癥研究、骨修復材料開發、藥物療效評估、骨折愈合機制研究等領域都發揮了重要作用。特別是在藥物研發方面，小鼠模型為評估抗骨質疏松藥物、骨形成促進劑等的療效提供了重要平臺，推動了相關藥物的臨床轉化。

在數據分析方法方面，從傳統的 S-N 曲線模型到基于機器學習的預測模型，疲勞壽命預測方法不斷完善。基于應變的預測模型和機器學習方法的引入，顯著提高了疲勞壽命預測的準確性。同時，生存分析、貝葉斯方法等統計技術的應用，為處理疲勞數據的復雜性和不確定性提供了有效途徑。

展望未來，小鼠四點彎力學疲勞試驗技術的發展將主要集中在以下幾個方向：

首先，多軸疲勞測試技術的發展將為更真實地模擬骨組織的生理受力環境提供可能。通過同時施加軸向、彎曲和扭轉載荷，可以更準確地評估骨材料在復雜應力狀態下的疲勞性能。

其次，原位監測與成像技術的進步將為疲勞機制研究提供更強大的觀察能力。高分辨率 CT、同步輻射成像、數字體相關等技術的結合應用，將能夠?qū)崟r觀察疲勞損傷從萌生到擴展的全過程。

第三，計算模擬與人工智能技術的結合將推動疲勞試驗向智能化方向發展?；跈C(jī)器學習的疲勞壽命預測模型、物理信息神經網絡、數字孿生技術等的應用，將大大提高試驗效率和分析精度。

最后，標準化與規范化體系的完善將為該領域的健康發展提供保障。建立專門針對小鼠模型的疲勞試驗標準、統一的數據格式和數據庫系統、完善的質量認證體系等，將有助于提高研究結果的可靠性和可比性。

總之，小鼠四點彎力學疲勞試驗技術正朝著更加精確、智能、標準化的方向發展。隨著相關技術的不斷進步和應用領域的不斷拓展，這一技術將在骨材料研究、骨疾病機制探索、藥物研發等方面發揮越來越重要的作用，為人類健康事業做出更大貢獻。
