醫(yī)用水凝膠材料的力學(xué)測(cè)試技術(shù)與應(yīng)用進(jìn)展

醫(yī)用水凝膠材料的力學(xué)測(cè)試技術(shù)與應(yīng)用進(jìn)展

在生物醫(yī)學(xué)領(lǐng)域，水凝膠正悄然改變著創(chuàng)傷修復(fù)、藥物遞送和組織工程的實(shí)踐圖景，而這一切的核心，在于我們能否精確掌控其力學(xué)性能。

醫(yī)用水凝膠作為生物醫(yī)學(xué)領(lǐng)域的一種關(guān)鍵功能材料，其力學(xué)性能直接決定了在人體環(huán)境中的適用性和有效性。在組織工程中，水凝膠的模量需要與天然組織匹配，以避免應(yīng)力遮蔽效應(yīng)；在藥物遞送系統(tǒng)中，力學(xué)性能影響載藥和釋放行為；在傷口敷料應(yīng)用中，粘附強(qiáng)度和彈性則決定了使用效果和患者舒適度。

力學(xué)測(cè)試成為了連接水凝膠材料設(shè)計(jì)與臨床應(yīng)用的橋梁，通過系統(tǒng)評(píng)估其壓縮、拉伸、剪切等性能，為材料優(yōu)化和應(yīng)用安全提供了關(guān)鍵數(shù)據(jù)支持。

01 水凝膠力學(xué)測(cè)試的關(guān)鍵指標(biāo)

醫(yī)用水凝膠的力學(xué)評(píng)估涉及多個(gè)關(guān)鍵參數(shù)，這些參數(shù)共同定義了材料在生理環(huán)境中的機(jī)械行為和使用壽命。

彈性模量是評(píng)價(jià)水凝膠抵抗彈性變形能力的重要指標(biāo)，對(duì)于組織工程應(yīng)用尤為關(guān)鍵，因?yàn)樗枰c人體軟組織的模量（通常為0.1-1000 kPa）相匹配。

壓縮模量通過壓縮測(cè)試獲取，由應(yīng)力-應(yīng)變曲線的初始線性段斜率計(jì)算得出，而拉伸模量則通過拉伸試驗(yàn)測(cè)定。

抗壓強(qiáng)度和抗拉強(qiáng)度分別表征了水凝膠在壓縮和拉伸狀態(tài)下能夠承受的最大應(yīng)力。對(duì)于承重應(yīng)用（如軟骨修復(fù)），抗壓強(qiáng)度尤為重要；而對(duì)于需要頻繁變形的應(yīng)用（如柔性傳感器），抗拉強(qiáng)度則更為關(guān)鍵。

斷裂伸長(zhǎng)率描述了水凝膠在拉伸下斷裂前的最大應(yīng)變，反映了材料的延展性。一些高性能水凝膠的斷裂伸長(zhǎng)率可達(dá)1000%以上，使其非常適合用于需要大變形的應(yīng)用場(chǎng)景。

粘彈性指標(biāo)包括儲(chǔ)能模量（G’）、損耗模量（G’’）和損耗因子（tanδ = G’’/G’），這些參數(shù)通過動(dòng)態(tài)力學(xué)分析（DMA）獲得。

儲(chǔ)能模量表征材料的彈性響應(yīng)，損耗模量反映粘性行為，而損耗因子則判斷材料以彈性還是粘性為主。這些指標(biāo)對(duì)于理解水凝膠在循環(huán)載荷下的行為至關(guān)重要。

韌性通過應(yīng)力-應(yīng)變曲線下的總面積來評(píng)估，代表了材料斷裂前吸收能量的能力。高韌性水凝膠在組織工程支架和可穿戴設(shè)備中尤其珍貴，因?yàn)樗鼈兡軌虺惺茌^大的機(jī)械應(yīng)力而不易損壞。

02 醫(yī)用水凝膠力學(xué)測(cè)試方法

醫(yī)用水凝膠的力學(xué)測(cè)試需要根據(jù)材料特性和應(yīng)用場(chǎng)景選擇合適的評(píng)估方法，每種方法都有其特定的應(yīng)用場(chǎng)景和技術(shù)要求。

壓縮測(cè)試

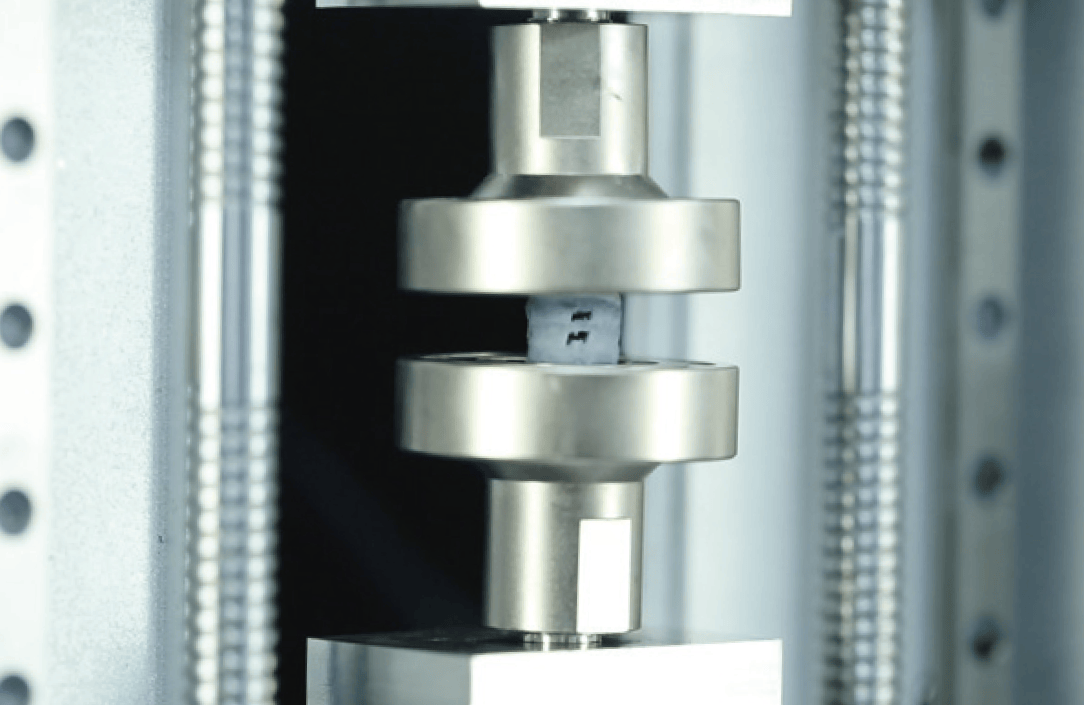

壓縮測(cè)試是評(píng)估水凝膠承載能力的基礎(chǔ)方法。測(cè)試通常使用圓柱形或立方體樣品，直徑一般為5-10 mm，高度3-5 mm，并需要確保表面平整以獲得可靠數(shù)據(jù)。

進(jìn)行測(cè)試時(shí)，樣品應(yīng)浸入PBS溶液或覆蓋水膜以防脫水。應(yīng)變速率通常控制在0.1-10 mm/min，以模擬生理載荷速率。

數(shù)據(jù)分析方面，彈性模量取自應(yīng)力-應(yīng)變曲線初始線性段（通常為0-10%應(yīng)變），抗壓強(qiáng)度取最大應(yīng)力值，而能量耗散則通過計(jì)算應(yīng)力-應(yīng)變曲線下面積獲得。

為減少夾具與樣品間的摩擦帶來的邊緣效應(yīng)，測(cè)試時(shí)可在接觸面使用潤(rùn)滑劑（如凡士林）。

拉伸測(cè)試

拉伸測(cè)試主要評(píng)估水凝膠的延展性和抗拉性能。樣品通常制備成啞鈴型或條狀，厚度一般為1-3 mm，遵循ASTM D412標(biāo)準(zhǔn)。

測(cè)試時(shí)，夾持力需足夠防止滑移但又不能過度擠壓樣品（通常為0.1-0.5 MPa），應(yīng)變速率范圍為1-100 mm/min。

數(shù)據(jù)分析中，拉伸模量取自初始線性區(qū)斜率，斷裂伸長(zhǎng)率為斷裂時(shí)的應(yīng)變，韌性則通過計(jì)算應(yīng)力-應(yīng)變曲線下總面積獲得。

為防止夾持滑移，可采用砂紙或鋸齒夾具增加摩擦力。

動(dòng)態(tài)力學(xué)分析（DMA）

DMA用于表征水凝膠的粘彈性行為，包括儲(chǔ)能模量（G’）、損耗模量（G’’）和損耗因子（tanδ）。

測(cè)試可采用壓縮、拉伸或剪切模式，常用頻率掃描范圍為0.1-100 Hz。為獲得準(zhǔn)確數(shù)據(jù)，樣品需要預(yù)平衡至穩(wěn)定溶脹狀態(tài)后再進(jìn)行測(cè)試。

03 水凝膠力學(xué)性能的提升策略

為提高醫(yī)用水凝膠的力學(xué)性能以滿足臨床應(yīng)用需求，研究人員開發(fā)了多種有效的增強(qiáng)策略。

雙網(wǎng)絡(luò)水凝膠通過構(gòu)建相對(duì)致密水凝膠基質(zhì)，其中聚電解質(zhì)網(wǎng)絡(luò)結(jié)構(gòu)起到分散外界應(yīng)力作用，而中性網(wǎng)絡(luò)結(jié)構(gòu)則為雙網(wǎng)絡(luò)水凝膠提供了支架，保持水凝膠外形。

這種協(xié)同作用使材料同時(shí)具備高強(qiáng)度和高韌性，單軸拉伸和壓縮測(cè)試常被用于評(píng)估其應(yīng)力-應(yīng)變曲線、楊氏模量和抗壓/拉強(qiáng)度。

納米無機(jī)粒子復(fù)合是另一種有效策略。納米生物陶瓷復(fù)合水凝膠利用粒子自身機(jī)械強(qiáng)度增強(qiáng)整體性能。

而納米黏土基水凝膠則通過自身機(jī)械強(qiáng)度及與水凝膠網(wǎng)絡(luò)相互作用實(shí)現(xiàn)增強(qiáng)。壓縮測(cè)試和流變分析常用于評(píng)估這些材料的壓縮應(yīng)變曲線、儲(chǔ)能模量及損耗模量。

導(dǎo)電材料引入也可改善水凝膠力學(xué)性能。金屬納米粒子及金屬氧化物顆粒通過自身機(jī)械強(qiáng)度及金屬配位作用增強(qiáng)水凝膠。

碳基材料則利用自身機(jī)械強(qiáng)度及與水凝膠疏水作用改善性能。壓縮試驗(yàn)常被用于評(píng)估這些材料的壓縮應(yīng)變曲線和壓縮模量。

纖維網(wǎng)絡(luò)增強(qiáng)通過模擬骨與軟骨結(jié)構(gòu)（膠原纖維和蛋白），利用自身機(jī)械強(qiáng)度及與水凝膠網(wǎng)絡(luò)相互作用實(shí)現(xiàn)增強(qiáng)。純剪切試驗(yàn)和拉伸實(shí)驗(yàn)常用于評(píng)估這類材料的性能。

近年來，新興的“離子風(fēng)暴” 技術(shù)通過外界電場(chǎng)調(diào)控水凝膠內(nèi)部的離子運(yùn)動(dòng)，規(guī)整并強(qiáng)化水凝膠的網(wǎng)絡(luò)結(jié)構(gòu)。

該技術(shù)具有速度快（僅需5min訓(xùn)練時(shí)間）、操作簡(jiǎn)單和生物相容性好的特點(diǎn)，可使水凝膠模量在1kPa-1000kPa范圍內(nèi)調(diào)控，最大拉伸強(qiáng)度達(dá)到約4 MPa。

04 醫(yī)用水凝膠力學(xué)性能的標(biāo)準(zhǔn)與規(guī)范

醫(yī)用水凝膠力學(xué)測(cè)試需遵循國(guó)際和國(guó)內(nèi)標(biāo)準(zhǔn)，以確保結(jié)果的可比性和可靠性。

ASTM F2900是水凝膠敷料的標(biāo)準(zhǔn)測(cè)試方法，而ISO 10993系列標(biāo)準(zhǔn)則規(guī)定了醫(yī)療器械生物相容性評(píng)價(jià)要求。在中國(guó)，GB/T 16886系列標(biāo)準(zhǔn)對(duì)應(yīng)ISO 10993，規(guī)定了醫(yī)療器械生物學(xué)評(píng)價(jià)要求。

對(duì)于拉伸性能測(cè)定，ISO 527（塑料拉伸性能測(cè)定標(biāo)準(zhǔn)）和ASTM D638（塑料拉伸性能測(cè)試方法）常被用作參考。在中國(guó)，GB/T 1040規(guī)定了塑料拉伸性能測(cè)試國(guó)家標(biāo)準(zhǔn)。

統(tǒng)計(jì)方法上，建議使用至少5個(gè)平行樣品，報(bào)告均值±標(biāo)準(zhǔn)差，并使用ANOVA分析不同配方間的顯著性差異。

05 測(cè)試挑戰(zhàn)與應(yīng)對(duì)策略

水凝膠力學(xué)測(cè)試面臨多個(gè)挑戰(zhàn)，需要采取相應(yīng)的應(yīng)對(duì)策略。

脫水問題會(huì)影響測(cè)試結(jié)果的準(zhǔn)確性。為解決這一問題，可以縮短測(cè)試時(shí)間或采用封閉式液體腔室。另外，測(cè)試過程中將樣品浸入PBS溶液或覆蓋水膜也是有效方法。

夾持滑移是拉伸測(cè)試中的常見問題。使用砂紙或鋸齒夾具增加摩擦力可以有效減少滑移。同時(shí)，優(yōu)化夾持力（通常為0.1-0.5 MPa）也很重要。

邊緣效應(yīng)在壓縮測(cè)試中會(huì)影響結(jié)果準(zhǔn)確性。使用潤(rùn)滑劑（如凡士林） 可以減少夾具與樣品間的摩擦。

樣品斷裂點(diǎn)分散也是一個(gè)需要關(guān)注的問題。通過統(tǒng)一制備條件（如交聯(lián)時(shí)間、溫度）可以提高樣品的一致性。

06 醫(yī)用水凝膠的未來發(fā)展方向

隨著醫(yī)療技術(shù)的進(jìn)步，醫(yī)用水凝膠力學(xué)測(cè)試領(lǐng)域呈現(xiàn)出幾個(gè)明顯的發(fā)展趨勢(shì)。

多尺度結(jié)構(gòu)表征技術(shù)正變得越來越重要，例如原位力學(xué)-微觀結(jié)構(gòu)聯(lián)用技術(shù)。這包括原位拉伸/壓縮+光學(xué)顯微鏡觀察裂紋擴(kuò)展、孔洞演變。

DIC（數(shù)字圖像相關(guān)技術(shù)）用于全場(chǎng)應(yīng)變分布測(cè)量，以及同步輻射X射線成像用于三維內(nèi)部結(jié)構(gòu)動(dòng)態(tài)演變。

標(biāo)準(zhǔn)化與統(tǒng)計(jì)規(guī)范也逐漸受到重視，越來越多的研究遵循國(guó)際標(biāo)準(zhǔn)（如ISO 527，ASTM F2900）進(jìn)行測(cè)試，并采用嚴(yán)格的統(tǒng)計(jì)方法（如至少5個(gè)平行樣品，報(bào)告均值±標(biāo)準(zhǔn)差，使用ANOVA分析顯著性差異）。

智能響應(yīng)水凝膠的測(cè)試需求正在增長(zhǎng)，包括溫敏（LCST≈37℃）、pH敏（響應(yīng)腫瘤微環(huán)境）設(shè)計(jì)等。這些新型水凝膠需要特殊的力學(xué)測(cè)試方法來評(píng)估其響應(yīng)性能。

生物打印水凝膠的力學(xué)評(píng)估也日益重要，尤其是需要優(yōu)化流變性能（剪切稀化特性），適配擠出式打印。對(duì)于3D打印后復(fù)雜結(jié)構(gòu)的水凝膠支架，新興的“離子風(fēng)”調(diào)控技術(shù)等后處理方法可直接訓(xùn)練打印結(jié)構(gòu)，提高其力學(xué)性能。

隨著醫(yī)用水凝膠從實(shí)驗(yàn)室研究走向臨床實(shí)踐，力學(xué)性能的精準(zhǔn)表征與調(diào)控仍將是連接材料科學(xué)與醫(yī)療應(yīng)用的關(guān)鍵紐帶。

面對(duì)個(gè)性化醫(yī)療和再生醫(yī)學(xué)的快速發(fā)展，水凝膠力學(xué)測(cè)試技術(shù)的創(chuàng)新——如多尺度聯(lián)用表征、智能響應(yīng)性能評(píng)估和生物打印結(jié)構(gòu)力學(xué)分析——將共同推動(dòng)下一代醫(yī)用水凝膠材料的設(shè)計(jì)與臨床應(yīng)用。

力學(xué)性能的精準(zhǔn)測(cè)試，最終目的是讓水凝膠在人體這個(gè)復(fù)雜環(huán)境中“如魚得水”，在修復(fù)與替代之間找到最佳平衡點(diǎn)。
