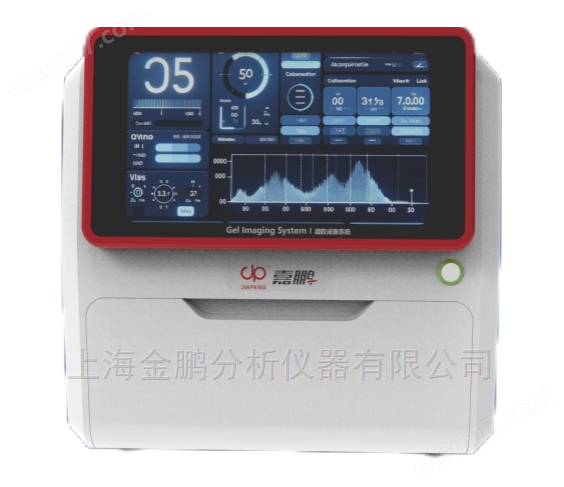

全自動凝膠成像分析系統ZF-368

  上海金鵬分析儀器有限公司獨立研發生產的全自動凝膠成像分析系統ZF-368采用高科技手段的系統硬件配置：高分辨率、高質量、高清晰度CCD相機，全自動電腦控制，高度程序化，數字?jǐn)z像頭能夠通過與計算機連線實現攝影成像控制，分析軟件可實現圖像編輯處理，泳道自動識別，分子量計算、上樣量分布計算等。保證攝錄DNA/RNA凝膠、蛋白質凝膠、印跡雜交膜(包括Western、Southern、Northern、Slot/點雜交膜)、放射自顯影膠片、酶標板、薄層層析板、化學熒光顯影等圖像在低照度下的靈敏度、不掉失條帶，z終可得到凝膠條帶的峰值、分子量或堿基對數、面積、高度、位置、體積或樣品總量。*地控制EB污染，有效保障實驗操作人員的健康。有助于研究人員安全、正確、迅速地得到電泳照片和分析結果，擺脫繁瑣操作過程，提高工作效率。

    全自動凝膠成像分析系統ZF-368可用于DNA/RNA凝膠、蛋白質凝膠、印跡雜交膜(包括Western、Southern、Northern、Solt、點雜交膜)、放射自顯影膠片、酶標板、薄層層析板等圖像的成像及分析處理，能對條帶、斑點及其他任何目標區域進行精que地總量分析、分子量分析，聚類分析，同源性分析等。

主要應用范圍：

核酸檢測：各種熒光染料，如Ethidium bromide，SYBRTMGold，SYBRTMGreen，SYBRTMSafe，GelStarTM，F(xiàn)luorescein，Texas Red標記的DNA/RNA檢測。蛋白檢測：考馬斯亮藍膠，銀燃膠，以及熒光染料如SyproTMRed,SyproTMOrange,Pro-Q Diamond,DeepPurple標記膠/膜/芯片等。其他應用：各種雜交膜，蛋白轉印膜，培養皿菌落計數，酶標板，TLC板等。

    功能特點:

一體化設計,內置計算機，10.4英寸LCD電腦觸摸屏

內置10.4英寸電腦觸摸屏，直接進行凝膠圖像的實時觀測、處理以及保存；

可通過機箱面板進行透射紫外燈及反射燈的全自動控制，手動調節變焦、聚焦、光圈等；

科研級CCD 高清晰度、高品質的圖像體現畫面更多的細節，分析微弱條帶的能力更強

可通過軟件或防紫外（UV）觀察窗，實時觀測到樣品情況，更直觀，更安全；

定時保護功能：10分鐘內沒有輸入任何命令，全部光源自動關閉，延長使用壽命

關閉操作軟件：系統同時自動關閉全部光源，令實驗更加安全、高效

密閉式暗箱設計為化學發光和生物發光提供了好條件

兩側雙門割膠窗口的*設計:用戶直接在暗箱內切膠，有效防止EB污染

抽屜式燈箱雙風冷卻封閉設計：拉開抽屜即自動切斷紫外光源避免紫外線傷害

圖像功能：調整圖像大小、亮度、灰度、對比度、角度，條帶校準、反色、裁切、旋轉、縮放、加注文字

分析軟件和圖像獲取軟件一體化：圖像拍攝、分析電泳凝膠、斑點印跡、狹線印跡和菌落計數等在同一界面完成。

條帶水平度和垂直度可調：可手動調節條帶的水平度和垂直度，以求獲得更加精z的數據。

技術指標及參數：號：2008 3 0130298.3

CCD感光芯片 美國Microvision芯片

攝像頭：美國Microvision高分辨率低照度數碼攝像頭

檢測信噪比≥56dB

有效像素：1280(H)×1024(V)

分辨率：133萬像素

采集位數：16bit

鏡頭：高通透電動鏡頭, Computar 8～48mm

光 圈：F1:1.2自動

曝光時間：1ms-2s

動態范圍：﹥3.0個數量級檢測靈敏度：低于20Pg經EB染色的雙鏈DNA

照明模式：透射紫外，透射白光，反射白光（可選配透射藍光）

激發光源 透射：300nm，白光，（可選配透射藍光200 x120mm）

雙側反射反射白光燈（冷光）（R型:254nm,365nm紫外反射200×50mm）

濾光片：標配590nm，:兼容EB、Sybr 、GoldView等大部分熒光染料

拍攝面積紫外：200×250mm 白光：210×260mm

割膠觀察裝置：觀察窗口60×125mm，割膠窗口100×125mm

軟件：美國進口凝膠分析軟件（中文，英文版可選）1D分析軟件（可選2D分析軟件）

安裝：免費安裝調試培訓  配置：內附專業切膠工具

接口USB2.0，圖像可直接存儲打印，XP/Win7系統均兼容。
