一、主要用途：

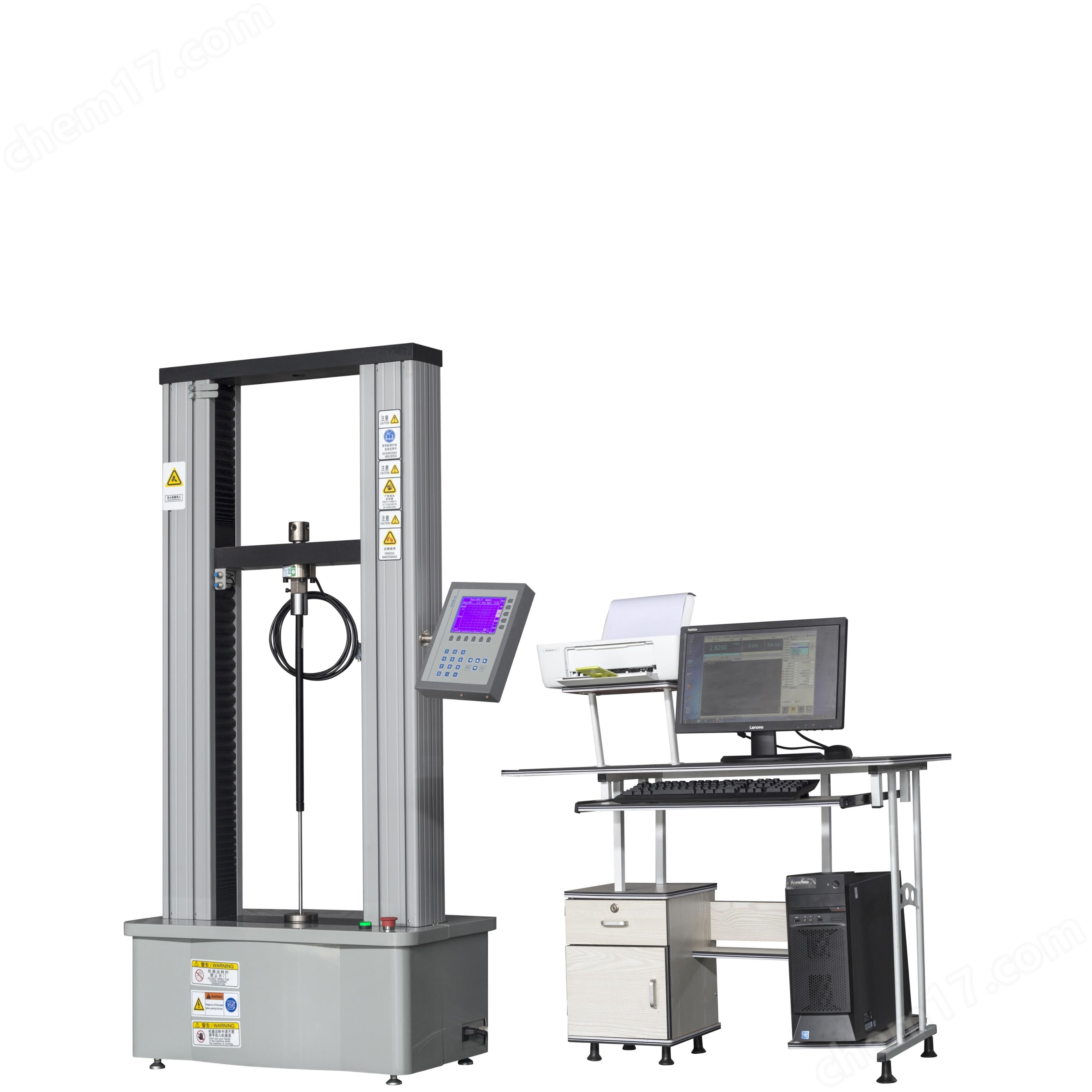

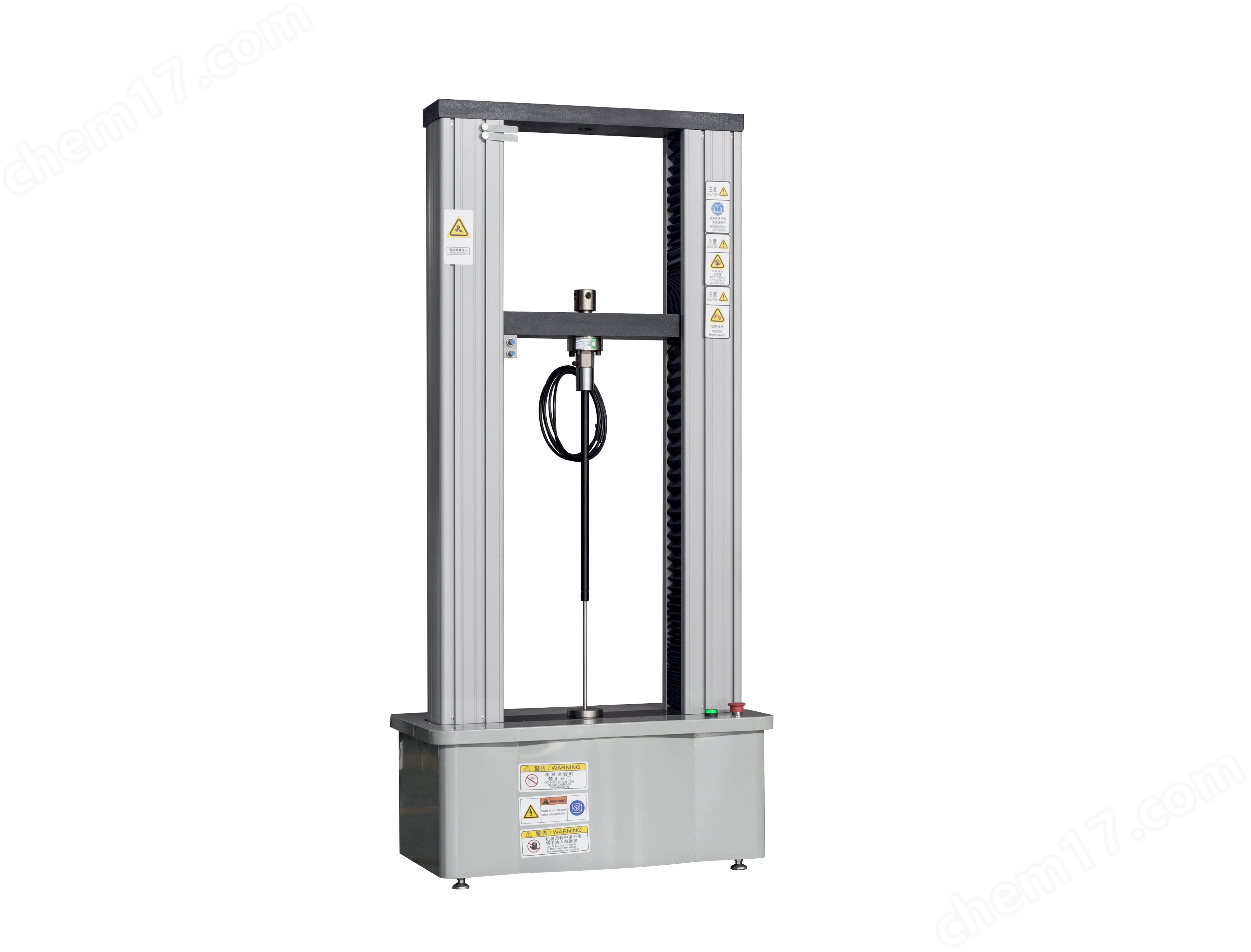

盛林氣彈簧電子萬能試驗機滿足JB／T8064.1-1996壓縮氣彈簧技術條件、JB／T8064.2-1996可鎖定氣彈簧技術條件、QC／T207-1996汽車用普通氣彈簧標準的要求，是專門用于氣彈簧力學性能檢測的高精度測試設備，可模擬氣彈簧在實際使用中的受力、伸縮、緩沖等工況，通過量化數據評估其性能是否符合行業標準或設計要求，是氣彈簧生產質檢、研發驗證及第三方檢測的核心設備。
二、功能特點：
1、主機框架
- 采用高強度鋼材（如45號鋼、鋁合金）制成，確保測試過程中無變形（氣彈簧測試力值可從幾十N到幾萬N，框架需抗傾覆、抗振動）；
- 配備“上下夾頭”：上夾頭固定氣彈簧缸體，下夾頭固定活塞桿（或反之），夾頭可根據氣彈簧尺寸（如直徑10mm~50mm、行程50mm~500mm）更換適配夾具，避免夾持損傷。
2、驅動與傳動系統
- 核心為伺服電機+滾珠絲杠：伺服電機提供精準的轉速控制，滾珠絲杠將旋轉運動轉化為直線運動，實現夾頭的平穩升降（速度可調范圍通常為0.5mm/min~500mm/min）；
3、力值與位移采集系統
- 力傳感器：安裝在夾頭上，精度等級通常為0.5級，實時采集氣彈簧伸縮時的力值變化；
- 位移傳感器（如光柵尺）：精度可達0.001mm，記錄夾頭移動距離，換算為氣彈簧的實際行程；
- 數據采集頻率高（通常≥1000Hz），可捕捉力值的瞬時波動（如緩沖過程中的“力峰值”）。
4、控制系統與軟件
- 配備工業級觸控屏或電腦端軟件（如基于Windows的測試系統），可預設測試程序（如“伸縮力測試”“疲勞壽命測試”），支持參數設置（如行程范圍、測試速度、循環次數）；
5、軟件功能：
- 實時繪制“力-位移曲線”“力-時間曲線”，自動計算最大值、平均值、偏差率等數據，生成測試報告（可導出Excel、PDF格式）。
三、技術參數：
1、最大試驗力：5000N
2、測量范圍：最大試驗力的1%--100%。
3、試驗力精度：優于示值的±0.5%
4、試驗力分辨力：1/500000
5、橫梁位移測量精度：分辨率高于0.001mm
6、恒力、恒變形、恒位移控制范圍：0.2%-100%FS
7、恒力、恒變形、恒位移控制精度：
- 設定值﹤10%FS時,設定值的±1.0%以內
- 設定值≧10%FS時,設定值的±0.1%以內
8、變形速率控制精度：
- 速率﹤0.05%FS時為±2.0%設定值內
- 速率≧10.05%FS時為±0.5%設定值內
9、試驗空間：1800mm
10、夾具形式：氣彈簧專用附具（提供氣彈簧圖紙或者實物定制）
11、整機電源：單相,220V±10%,50Hz，功率：750W
12、工作環境：室溫—35℃,相對濕度不超過80%
13、主機尺寸：780mm×480mm×2530mm
14、整機重量：400kg
四、設備選型關鍵參數：
1、選擇彈簧電子萬能試驗機時，需結合檢測需求關注以下核心參數：
2、最大試驗力：根據氣彈簧的額定負載選擇（如檢測家具氣彈簧可選1kN機型，檢測工程機械氣彈簧可選50kN機型）；
3、行程范圍：需覆蓋氣彈簧的最大伸縮長度（通常設備行程為500mm~1000mm，可定制更長行程）；
4、力值精度：優先選擇0.5級及以上精度，確保檢測數據可靠；
氣彈簧是一種可以起支撐、緩沖、制動、高度調節及角度調節等功能的工業配件。其憑借支撐、緩沖、高度/角度調節等核心功能，已廣泛滲透到多個工業與民用領域，盛林建議您在購買氣彈簧電子萬能試驗機前咨詢試驗機制造商銷售工程師或技術工程師，我們會根據您的技術要求以及測試材質不同為您推薦合適的型號，歡迎來電垂詢。
