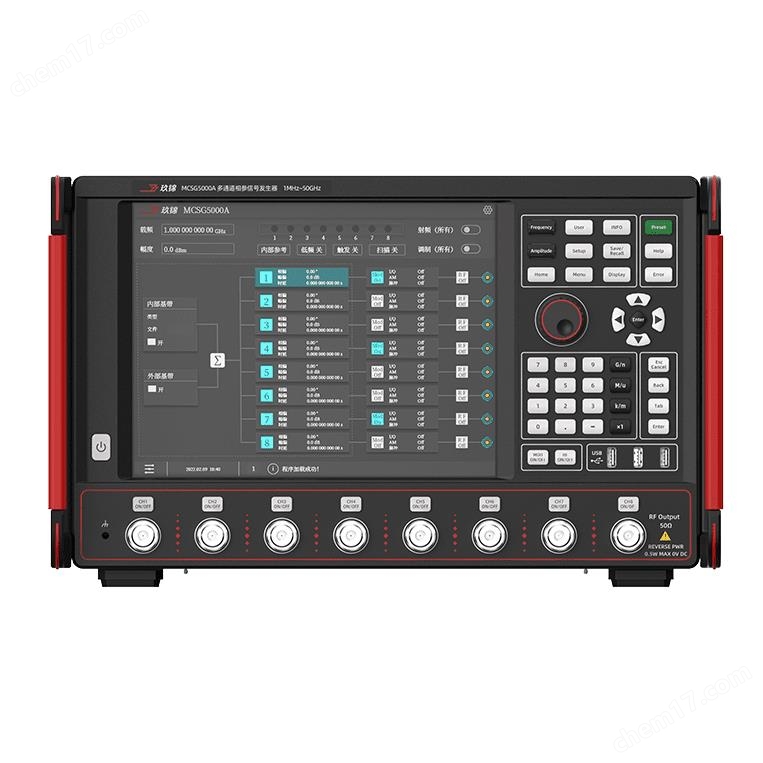

MCSG5000A多通道相參信號發生器

MCSG5000A多通道相參信號發生器特點

• 具備多路并行信號相參輸出功能

• 具備多種信號調制功能模擬調制：幅度調制、頻率調制、相位調制/脈沖調制/線性調制

• 矢量調制BPSK、QPSK、MSK、GMSK、QAM（最高1024）等

• 具有多通道信號之間相對相位差可調節功能

• 具有多通道信號之間相對幅度差可調節功能

• 具有多通道信號之間相對時延差可調節功能

• 具備參考輸入輸出功能

• 具備步進掃描和列表掃描功能

• 支持外部模擬IQ導入

MCSG5000A多通道相參信號發生器主要功能

相控陣天饋系統及接收機測試、檢修

MCSG5000A多通道相參信號發生器具備輸出通道間幅度差和相位差的調節功能，由于相控陣天饋系統所接收到的目標信號相位并不相同，MCSG5000A可根據相控陣天饋系統接收通道間的距離和排布方式，使用公式計算出每路信號相對于參考信號的相參相位，根據不同來波方向時各接收通道信號間的幅度差和相位差，配置到MCSG5000A多通道相參信號發生器中，進而模擬出不同來波方向的測試信號。

TR組件測試

MCSG5000A多通道相參信號發生器具備出色的通道隔離度，相位噪聲等指標，能夠提供多路（最多至8路）相參射頻信號，作為TR組件的激勵信號，通過頻譜儀接收測試信號，通過這種方式，可以測試得到TR組件的工作頻率范圍，通道增益，相位噪聲，通道間幅度一致性，通道間隔離度等參數，此外MCSG5000A通過多通道一體化的設計，能夠有效的提升測試效率，節約測試成本。
