目錄:深圳市新瑪科技有限公司>>EMC電磁兼容測試方案>>諧波閃爍測試系統>> HFM3000諧波和閃爍測試系統
| 產地類別 | 國產 | 應用領域 | 能源,電子/電池,汽車及零部件,電氣 |
|---|

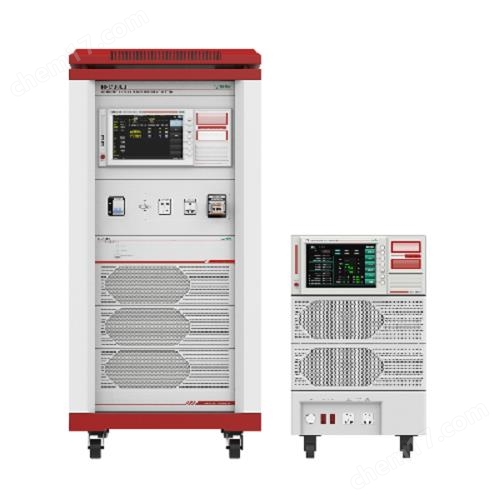

HFM3000諧波和閃爍測試系統是一套認證級諧波和閃爍全兼容的測試系統，包含HFA系列諧波和閃爍分析儀、HFS系列諧波和閃爍測試專用電源及HFMSuite專用分析軟件，符合最新版IEC 61000-3-2、IEC 61000-3-3、IEC61000-3-11、IEC61000-3-12和GB 17625.1、GB 17625.2、GB/T 17625.8. GB/T 17625.7標準，同時滿足最新版IEC 61000-4-7中I級儀器準確度要求和IEC 61000-4-15標準對測量儀器的要求，實現對被測設備諧波和閃爍全兼容測試及分析并生成詳細的測試報告。
主要特點
1、10.1英寸彩色LCD全觸屏操作，上下位機均可生成測試報告。
2、18位A/D轉換器，實時數據采集。
3、測試精度高達0.05%，頻響特性好。
4、供電電壓穩定度高，0.2%低諧波失真。
5、按標準要求自動切換阻抗，一鍵完成測試。
6、測試數據及電壓電流時域波形、相位實時顯示，PASS/FAIL狀態全程監控。
HFM3000諧波和閃爍測試系統主要技術指標
| HFA系列諧波和閃爍分析儀 | ||||
| 型號 | HFA-1000 | HFA-3000 | ||
| 最大輸入電壓 | 600Vrms | |||
| 最大直接輸入電流 | 20Arms | |||
| 輸入通道數 | 1 | 3 | ||
| 接線方式 | 1P2W | 1P2W/3P3W/3V3A/3P4W | ||
| 測量基本準確度 | 0.05%rdg+0.05%rng | |||
| 電壓測量分辨率 | 0.01V | |||
| 電流測量最高分辨率 | 0.1mA | |||
| 功率測量最高分辨率 | O.lmW | |||
| LIN系列在線阻抗網絡（特殊可定制） | ||||
| 型號 | LIN 1020 | LIN3040 | ||
| 相數 | 單相 | 三相 | ||
| 符合標準 | IEC 61000-3-3, IEC 61000-4-15, IEC 60725 | |||
| 相線阻抗 | R=0.24Q, jX=0.15Q@50Hz | |||
| 中線阻抗 | R=0.16Q, jX=0.10Q@50HZ | |||
| 最大電流 | 20 A | 每相40A | ||
| 旁路開關 | HFMSuite軟件控制（自動）/面板按鍵控制（手動） | |||
| HFS系列諧波和閃燃測試專用電源（特殊可定制） | ||||
| 型號 | H FS-4000 | H FS-6000 | HFS-8000 | HFS-12000 |
| 額定輸出 | ||||
| 電壓 | lV~150V;2V~300V(150V/300V 檔) | |||
| 最大電流 | 40A/20A | 20A/10A Total:60A/30A | 80A/40A | 40A/20A Total:120A/60A |
| 最大電流對應量程 | lV~150V;2V~300V(150V/300V 檔) | |||
| 相數 | 1Φ | 1Φor3Φ | 1Φ | 1Φor3Φ |
| 最大功率容量 | 4000VA | 6000VA | 8000VA | 12000VA |
| 最大峰值電流 | 最大電流（RMS）的4倍 | |||
| 頻率 | 50Hz/60Hz | |||
| 電壓穩定度 | ≤0.1% | |||
| 頻率穩定度 | ≤0.03% 讀數+0.1HZ | |||
| 電壓總失真 | ≤0.2% | |||
| 各次電壓諧波 | ≤0.1% | |||
| 保護功能 | 短路、過流、過壓、過功率、過熱 | |||
