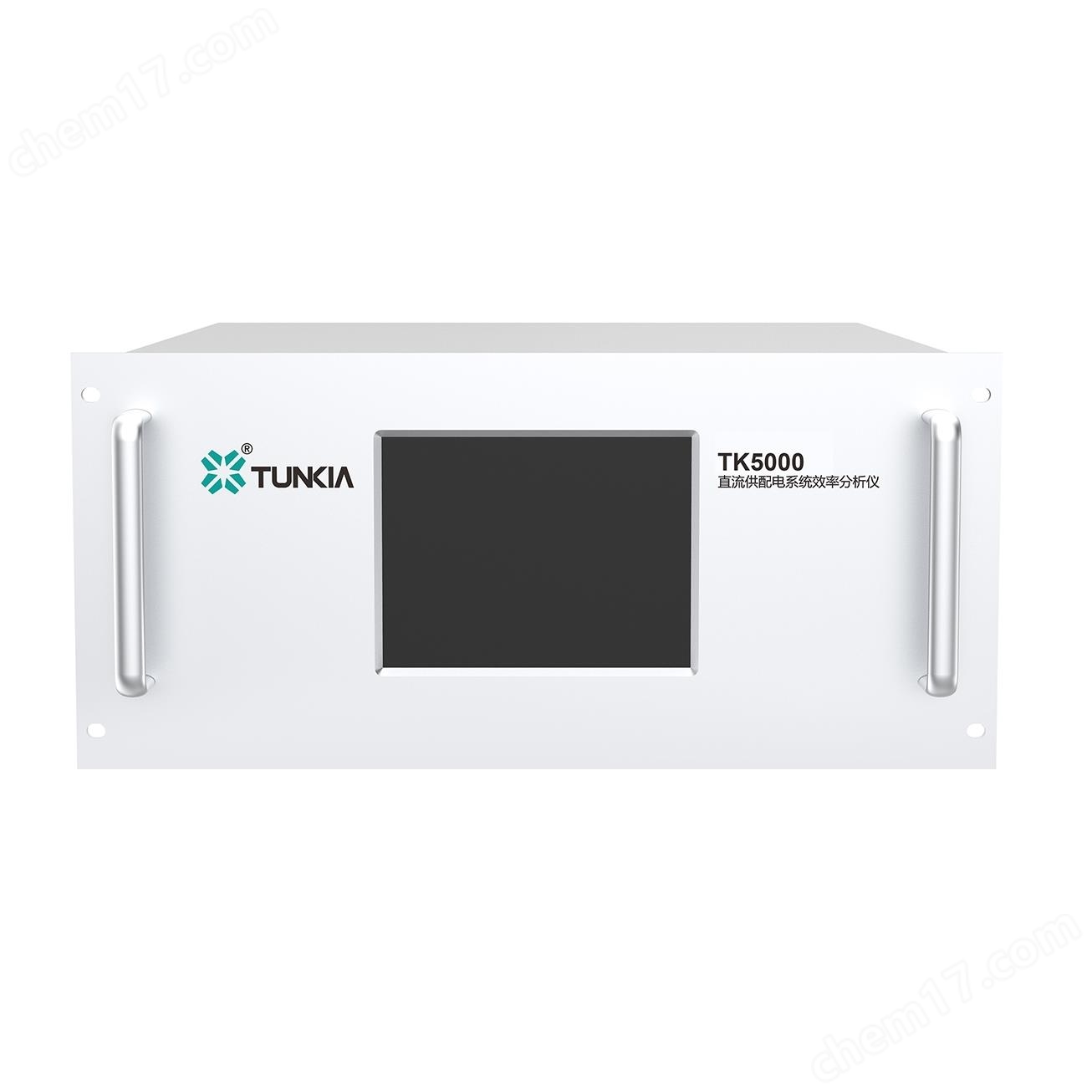

TK5000交直流供配電系統能效分析儀是一款專用于交直流能效分析的精密儀器，通過同步測量輸入側與輸出側的交直流電能，實現對交直流供配電系統的能效分析。交流電壓測量最高500 V，直流電壓測量最高1000 V，交流電流測量最高390 A，直流電流測量最高300 A，其電壓/電流測量不確定度高達0.01%，功率/電能測量不確定度高達0.02%，適用于對AC/DC、DC/DC、DC/AC、AC/AC等裝置進行能源轉換效率的精密測量。
產品特征
三相電壓輸入：50 V ~ 500 V，直流電壓輸入：±(48 V ~ 1000 V)；
三相電流輸入：4 A ~ 390 A，直流電流輸入：±(4 ~ 300 A)；
交直流功率/電能的測量不確定度：0.02%@AC，0.01%@DC；
豐富的通信接口。
TK5000交直流供配電系統能效分析儀技術規格
三相交直流電壓測量
| 信號類型 | AC | DC |
| 電壓量程 | 400V | 1000V |
| 測量范圍 | 50V~500V | ±(48V~1000V) |
| 測量帶寬 | DC~50kHz | |
| 測量不確定度(k=2) | 0.005%*RD+10mV | 0.005%*RD+15mV |
| 溫度系數 | ±2.5ppm*RD/°C@(-20°C~+55°C) | ±2.5ppm*RD/°C@(-20°C~+55°C) |
| 輸入阻抗 | 660 kΩ | 660 kΩ |
交直流功率及電能測量
| 測量方式 | 交 直流雙向測量,分別進行正向、負向能量累加 |
| 測量不確定度(k=2) | 0.02%*RD@AC,0.01%*RD@DC |
| 顯示位數 | 6位十進制 |
| 電能脈沖輸出 | 信號幅值5V,TTL電平 |
| 電能脈沖常數 | 可通過接口自定義設置 |
三相交直流電流測量
| 信號類型 | AC | DC |
| 測量范圍 | 4 A~390 A | ±(4~300 A) |
| 測量帶寬 | DC~4 kHz | / |
| 測量不確定度(k=2) | 0.015%*RD+10mA | 0.005%*RD+10mA |
| 溫度系數 | ±(5ppm*RD+1mA)/℃@ (-20℃~+55℃) | ±(2.5ppm*RD+0.2mA)/℃@ (-20℃~+55℃) |
通道數量:3路;顯示位數:7位十進制
相位測量范圍:0.000°~359.999°，測量不確定度(k=2):0.01°
數據傳輸
數據傳輸量:每周波256點
幅值解析度:16 bits
數據壓縮:根據網絡實時傳輸速度進行壓縮傳輸
