機械式柴油流量表-江蘇鼎升儀表有限公司
公司宗旨：您給我一份信任，我還您一份品質?。?！

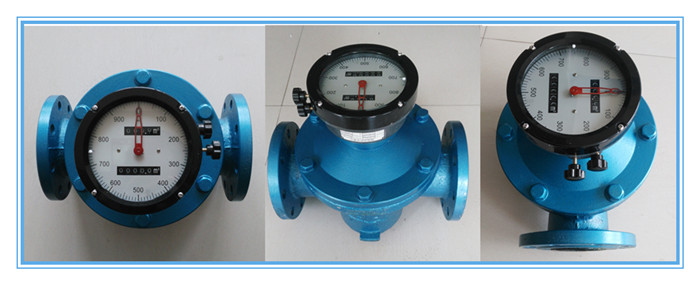

DS-WYLC橢圓齒輪流量計是一種精密流量測量儀表，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代橢圓齒輪流量計，與相應的流量積算儀表配套可用于測量液體的瞬時流量和累積流量。
測量精度高,受液體粘度影響小,表前不需要安裝直管段，是流量計量和節能的理想儀表。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統及高粘度介質的累積流量測量。
工作原理：
兩個橢圓齒輪具有相互滾動進行接觸旋轉的特殊形狀。P1和p2分別表示入口壓力和出口壓力，顯然p1>p2，圖下方齒輪在兩側壓力差的作用下，產生逆時針方向旋轉，為主動輪；上方齒輪因兩側壓力相等，不產生旋轉力矩，是從動輪，由下方齒輪帶動，順時針方向旋轉。在圖 （b）位置時，兩個齒輪均在差壓作用下產生旋轉力矩，繼續旋轉。選裝到圖 （c）位置時，上方齒輪變?yōu)橹鲃虞?，下方齒輪則成為從動輪，繼續旋轉到與圖 （a）相同位置，完成一個循環。一次循環動作排出四個由齒輪與殼壁間圍成的新月形空腔的流體體積，該體積稱作流量計的"循環體積"。
設流量計"循環體積"為υ，一定時間內齒輪轉動次數為N，則在該時間內流過流量計的流體體積為V，則 V＝Nυ 橢圓齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。若附加發信裝置后，再配以電顯示儀表可實現遠傳瞬時流量或累積流量。
工作原理簡單概括：液體流量是在測量室內完成的。在測量室內有一對橢圓齒輪，在進口與出口兩端液體壓差作用下，一對橢圓齒輪在轉軸上不停地轉動，測出其轉數即可知道流經儀表液體的總量。
產品特點：
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、DS-WYLC-A型鑄鐵 橢圓齒輪流量計 ，廣泛用于各種油品及對鑄鐵*液體介質的計量
6、DS-WYLC-E型鑄鋼 橢圓齒輪流量計 ，用于高壓、低腐蝕性介質的計量
7、DS-WYLC-B型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器
產品分類:
1、回零型 鑄鐵材質
2、304不銹鋼材質
3、內螺紋連接橢圓齒輪流量計

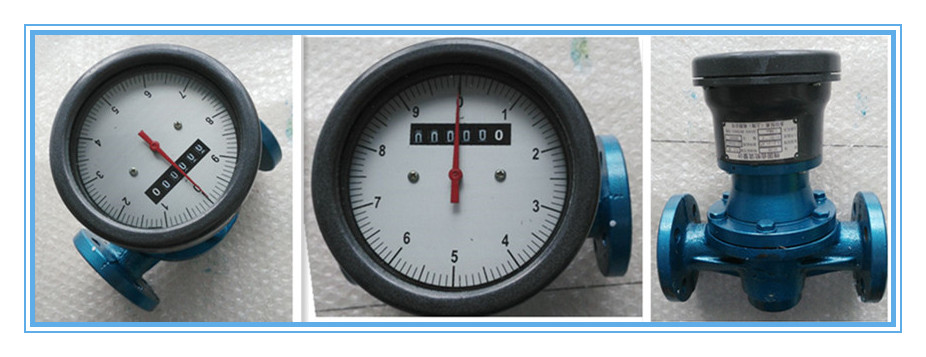

4、純機械式
售后服務承諾書：
1、經我公司所銷售的儀表系列產品，確保兩年內提供同等價位的產品及備品備件的銷售,并按需方要求免費提供相應的。
2、我公司所提供的產品在一年內如出現產品質量問題（非人為）一律負責免費維修，并免費提供及需方的員工技能培訓。
3、因我公司所提供的產品出現質量問題，經我公司技術部門核實,公司將派遣專業的技術人員趕赴現場處理問題至客戶滿意。
4、沒有一種所謂*的流量計，針對于特定的工況總有一種合適的流量計！
5、我們公司的服務宗旨是：誠信做事，誠信做人！讓客戶滿意，放心，省心！
