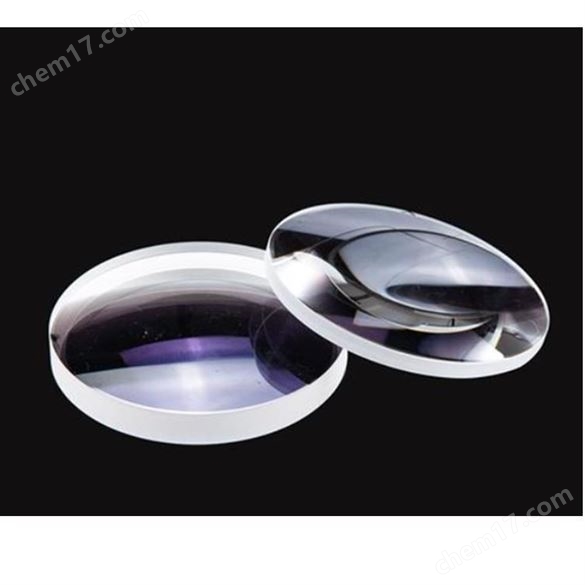

均勻貝塞爾光束鏡片 返回列表頁

95%轉換效率,平坦度因子>0.9,損傷閾值0.5J/cm2的均勻貝塞爾光束鏡片

均勻貝塞爾光束鏡片是一款優良的折射光學元件，能夠?qū)文８咚构馐D(zhuǎn)換為具有傳播方向平坦化強度分布的貝塞爾光束。該產品在與用戶提供的縮束光學系統配合使用時，可實現玻璃等透明材料的高性能激光加工。其生成的均勻強度分布光束能確保材料相互作用的穩定性，有效提升透明材料非線性加工效率，實現精密切割和改性。特別在玻璃切割應用中，Uniform Bessel Lens產生的扁平化貝塞爾光束憑借其延長的焦深特性，可實現潔凈可控的材料加工，同時具備高功率處理能力，顯著提高加工速度和切割質量。產品采用折射式設計，具有優異的波長適應性。

技術性能方面，產生均勻貝塞爾光束的平板錐鏡具備：1）超過95%的轉換效率；2）平坦度因子>0.9（符合ISO13694:2019標準）；3）在1030nm波長、500fs脈沖寬度和50kHz重復頻率下，激光誘導損傷閾值達到0.5J/cm2。這些特性使其在精密激光加工領域展現出優異的性能表現。

貝塞爾光束整形器產品概述

貝塞爾光束整形器是一種優良的折射光學元件，可將單模高斯光束轉換為貝塞爾光束。Uniform Bessel Lens生成的貝塞爾光束在傳播方向上具有平坦化的強度分布。當與客戶提供的縮束光學系統配合使用時，可實現玻璃等透明材料的高性能激光加工。

通過產生傳播過程中強度分布均勻的光束，該貝塞爾光束發生器能確保與材料相互作用的穩定性。對于透明材料加工而言，均勻的強度分布可提升非線性加工效率，實現精準的切割與材料改性。

在玻璃切割應用中，扁平化貝塞爾光束的延長焦深特性可產生潔凈可控的材料改性效果。Uniform Bessel Lens同時具備高功率耐受能力，既能提升加工速度，又能改善切割質量。得益于折射式設計，貝塞爾光束發生器還具有波長適應性強的附加優勢。

均勻貝塞爾光束發生器UBSL-1030-2.3核心特性

-產生均勻貝塞爾光束的平板錐鏡傳播方向強度分布平坦化：光束在傳輸過程中保持均勻的強度分布

-傳播光束作用一致性：沿光束傳播路徑實現均勻的材料相互作用

-中心波瓣高長徑比：光束長度與寬度的優異比例特性

-高功率耐受性能：具備處理高功率激光的穩定能力

貝塞爾光束整形器優勢特點

-貝塞爾光束高效能轉換：實現高功率利用率的光束整形

-寬光譜適應性：支持多波長工作模式

-傳播平頂光強穩定性：保持傳輸過程中頂部光強的均勻性

均勻貝塞爾光束發生器目標應用領域

玻璃切割：實現高精度無損傷玻璃分離加工

透明材料處理：適用于各類光學級透明介質的精密加工

醫學成像：提升生物組織成像的分辨率與穿透深度

產生均勻貝塞爾光束的平板錐鏡UBSL-1030-2.3參數表

貝塞爾光束發生器與傳統軸錐鏡軸向強度對比

傳統軸錐鏡生成的貝塞爾光束具有峰值軸向強度分布，這會導致材料相互作用不均勻。而均勻貝塞爾光束發生器能產生均勻的軸向強度分布，從而在光束傳播方向上實現均質化加工效果。

其具有以下特點：

-超長焦深與高深寬比輸出，可在縱深方向?qū)崿F(xiàn)高精度加工，特別適用于厚板透明材料處理。

-傳播方向光強分布平坦化，消除傳統貝塞爾光束的軸向強度波動，確保加工一致性。

-透明材料加工性能優化，通過均勻的光強分布提升非線性吸收效率，使材料改性效果更均勻穩定。

均勻貝塞爾光束發生器實際測試展示

貝塞爾光束整形器（型號：UBSL-1030-2.3）用于透明材料應用測試。測試系統配置：激光器：Fluence采用JasperX0超快激光系統，波長：1030nm，光束質量：M2<1.1，脈沖參數：脈寬范圍：<250fs至20ps，單脈沖能量：<100µJ，平均功率：20W

-原始貝塞爾光束生成，貝塞爾光束整形器直接輸出的初始貝塞爾光束有效長度通常為數十毫米，此參數在大多數實際應用中并不適用。

-光學縮束系統配置，通過縮束光學系統可生成更小尺寸的輸出光束，該配置特別適用于透明材料加工需求。

-推薦光學組件方案，建議采用顯微鏡物鏡與管鏡組合系統，以確保光束尺寸與工件加工要求精確匹配

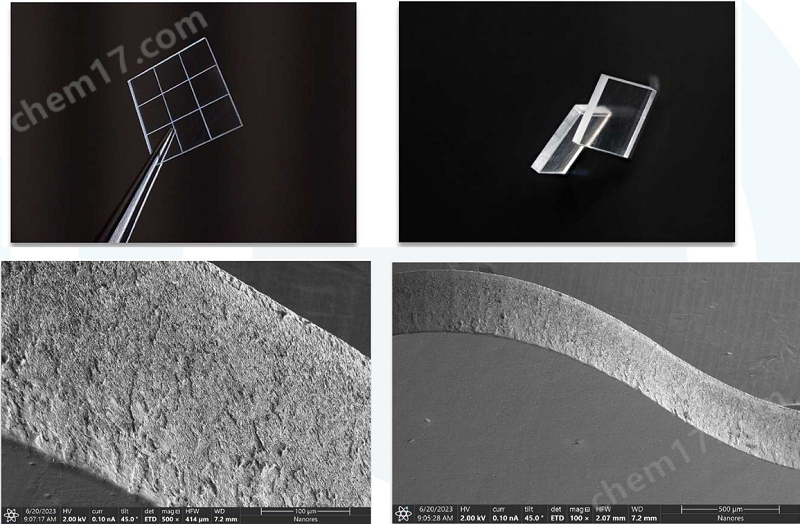

單次切割能力，采用FluenceJasperX0激光系統配合產生均勻貝塞爾光束的平板錐鏡，可實現：最大加工厚度：2.3mm，切割速度：最高1m/s，多次切割能力，針對更厚材料（如BK7光學玻璃）：最大可加工厚度：4mm。工藝方案：采用多次切割技術

超薄玻璃切割解決方案，采用飛秒激光加工技術配合貝塞爾光束整形器，可實現：超薄玻璃精密切割：最薄可加工至0.07毫米，邊緣處理質量：獲得鏡面級光潔度切面。

聚合物切割性能參數，材料類型：醫療級聚左旋乳酸（PLLA）生物高分子材料。加工能力，最大切割速度：1米/秒（1m/s），工作重復頻率：200千赫茲（200kHz）
