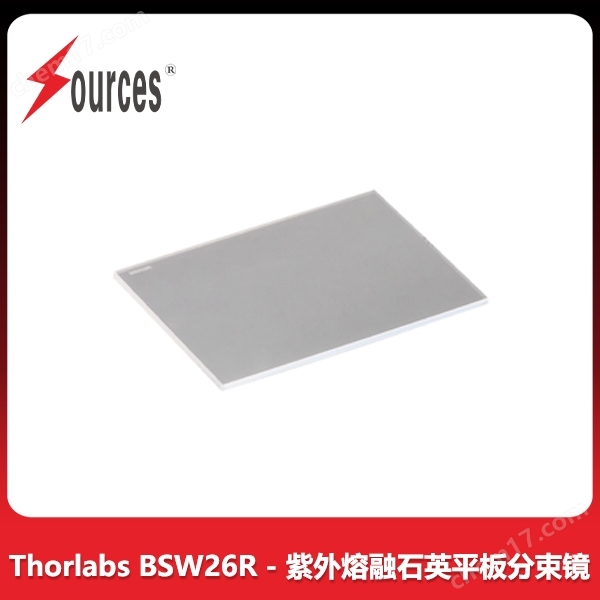

Thorlabs BSW26R - 紫外熔融石英平板分束鏡

Thorlabs BSW26R - 紫外熔融石英平板分束鏡

產品特征

• 25 mm x 36 mm矩形板分束鏡設計用于我們的顯微鏡濾光立方體

• 250 nm和6.0 µm之間多個波長范圍可選

• 對于45度的入射角，某一波長范圍會有多個分光比(R:T)

• 1 mm厚的基板

演示反射光顯微鏡時，從光源發出的光束直接被分束鏡引導到樣本上，同時透過由樣本反射到像面的光。Thorlabs對紫外光，可見光和近紅外應用，提供波長和分光比可變的非偏振平板分束鏡。

這些矩形分束鏡的尺寸為25 mm x 36 mm x 1 mm，在分束鏡的前表面鍍有膜。分束鏡的尺寸與通常在顯微鏡使用的色散反射鏡相匹配，使它們與我們的顯微鏡濾光片立方體和其它矩形濾光片支架兼容。Thorlabs也提供多種直徑和其它波長范圍的非偏振平板分束鏡的完整選擇。

每個分束鏡是利用紫外熔融石英或紅外熔融石英基板制造的，兩者都提供比N-BK7玻璃更you越的均勻性和更低的熱膨脹系數。此外，紫外熔融石英在深紫外區域展示出高透過率，幾乎沒有激光誘導的熒光，使其成為紫外線到近紅外范圍應用的理想選擇。有關中紅外性能方面，我們1.0 - 6.0 µm的分束鏡由氟化鈣制成。

為減小重影的影響，每個分束鏡后表面的增透膜設計與分束鏡前表面的操作波長范圍相同，施加增透膜到分束鏡的背面后，對于鍍膜的整個波長范圍而言，通過正面反射回去的光的比例平均被降低到小于1%。為區分前表面和后表面，通過分束鏡表面刻有型號來說明，如圖1.1所示。
