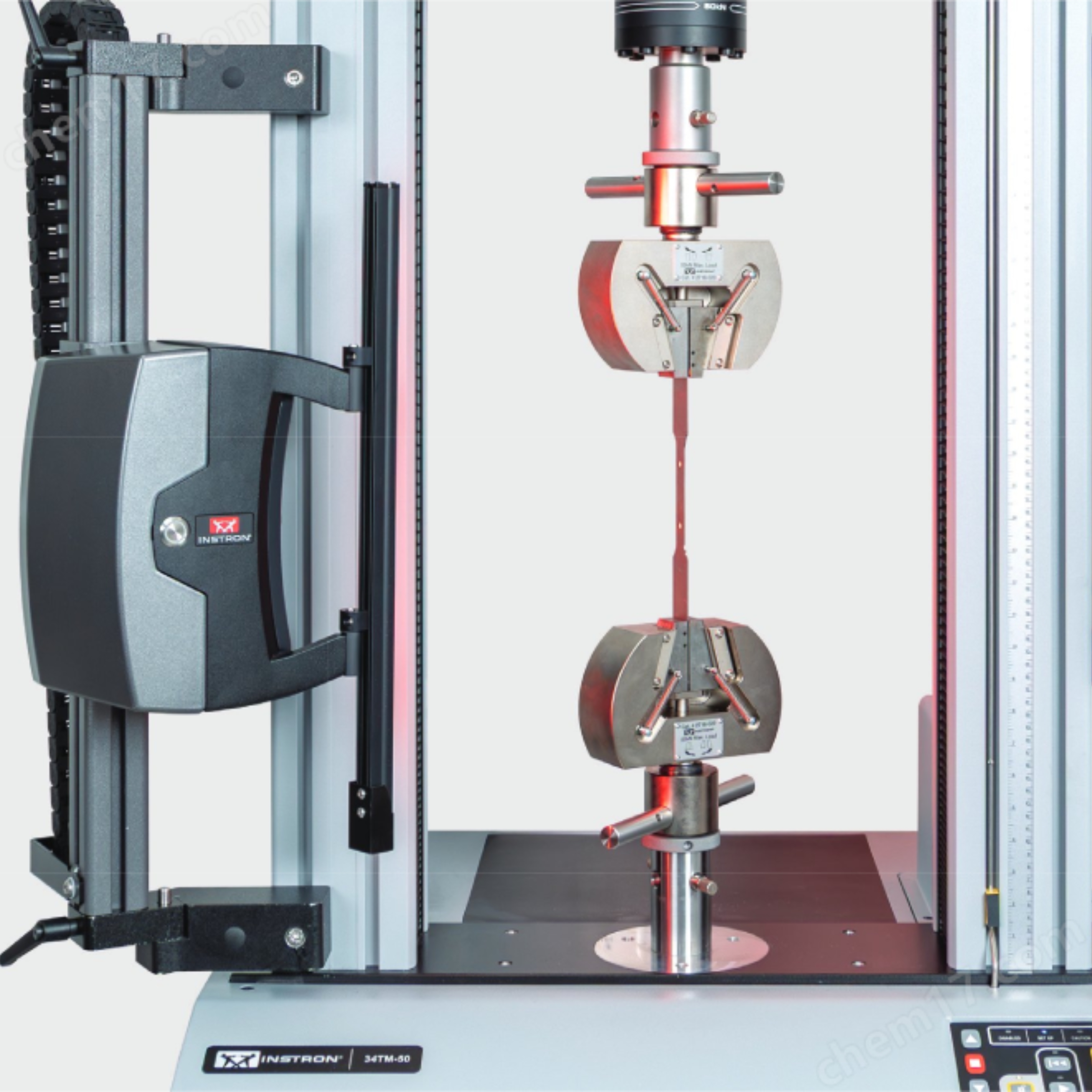

非接觸式標準視頻引伸計

非接觸式標準視頻引伸計 (SVE3) 是一款適用于日常測試的高性能非接觸式引伸計。SVE3 能夠滿足 1 級 (ISO 9513) 或 B-2 級 (ASTM E83)標準精度要求，適用于包括彈性體、塑料、薄膜和金屬材料在內的各種應用。

視頻引伸計的優勢
SVE3 可配備多種視野鏡頭，適用于從小標距到大標距、從低延伸率到高延伸率、板材或圓棒試樣，以及在常溫或非常溫下的各種應用，而無需購買和保養多個接觸式引伸計。
接觸式引伸計雖然能夠提供精確的應變測量，但由于操作人員的變化、刀口在試樣上的滑移、試樣斷裂時對引伸計造成的損壞以及活動部件的磨損，可能會對測量結果產生不利影響。
SVE3 能夠消除操作人員對測試結果的不利影響，為所有實驗室提供更加一致、可靠的應變測量數據。

高性?xún)r(jià)比的非接觸式解決方案
對于彈性體、聚合物、薄膜、金屬等測試精度要求不高的客戶而言， SVE3 是您理想的解決方案。 SVE3 與高級視頻引伸計 AVE3 建立在相同架構上，但其功能更符合基本的應變測量需求。

應用范圍
• 材料：彈性體、軟聚合物、薄膜和金屬:
• 加載類型：拉伸、壓縮和彎曲
• 符合 ASTM D412, ISO 37, ASTM D638, ISO 6892 (方法 A2 或 B), ASTM E8 (方法 A 或 C)等測試標準

標準功能
• 能夠適配您實驗室中幾乎所有的 Instron 試驗系統
• 適用于在室溫、高低溫條件下的試樣及部件測試
• 能夠輕松安裝在機架上，并可快速地從機架轉移至環境箱上
• 全部集成至 Bluehill® Universal 測試軟件中
• 獲得zhuan利的交叉偏振光技術可減少實驗室中常見的因光照波動而造成的誤差
• 板載測量技術可實時處理數據

磁吸安裝底座
SVE3 可根據您的測試需求快速更換鏡頭，以適應各種標距長度和延伸率。憑借全新的磁吸安裝底座，鏡頭可自動卡入經工廠標定的位置使設置具有一致性，以此確保每次數據采集據的準確性。

鏡頭選擇

35 mm - 短視野焦距
適用于金屬、硬質或填充塑料等低應變材料。

16 mm - 標準視野焦距
適用于塑料、金屬、金屬板材和箔材等材料。

6 mm (超長視野焦距) 和 9 mm (長視野焦距)
適用于橡膠、彈性體、薄膜等延伸率較高的材料。

** 選擇鏡頭時，請確保您了解最小和最大標距長度要求，以及您計劃測試的試樣范圍的總延伸量。

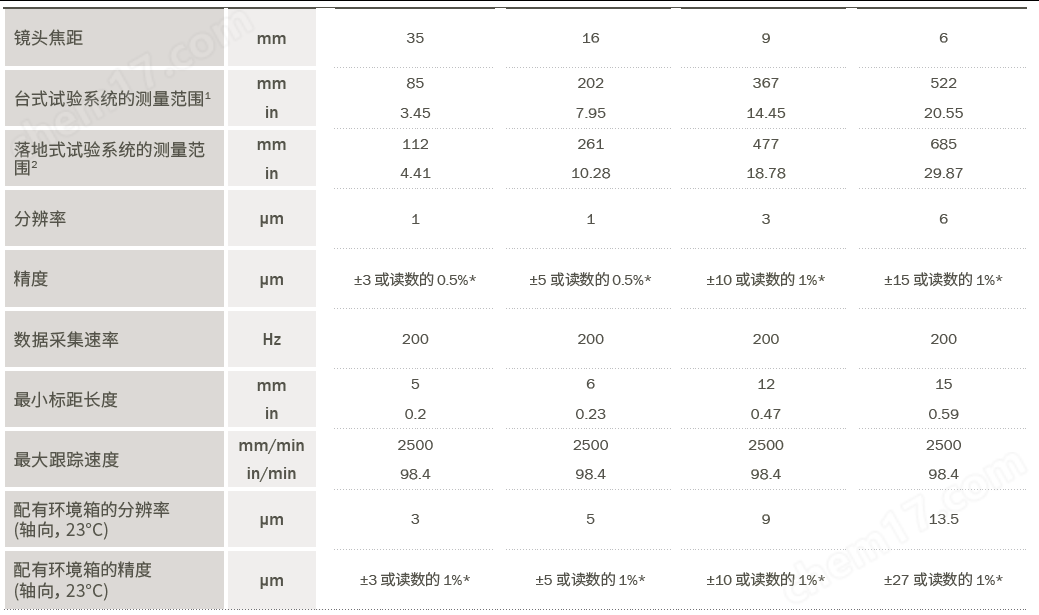

規格

軸向測量

標準分類

*以較大者為準
注:
1. 334X, 34SC, 336X, 34TM, 594X, 68SC, 以及標準寬度的 596X 和 68TM
2. 標準寬度的 3382, 5982, 5984, 5985, 34FM, 以及 68FM

硬件和軟件要求
非接觸式標準視頻引伸計 SVE3 與試驗系統軟件在同一臺 PC 上運行。PC 的基礎配置為： Intel i3 @ 3.0GHz, 至少 16 GB RAM, Windows® 10 (64 位)
Build 1607 或更高版本（家庭版除外）。Windows® 11 (64 位)，家庭版除外。

• Instron 擁有低壓 LED 照明系統的美國和歐洲zhuan利，該系統可確保在所有照明條件下實現最佳照明。美國zhuan利號 7,047,819 B2, US 7,610,815 B2, 和歐洲zhuan利號 1,424。
