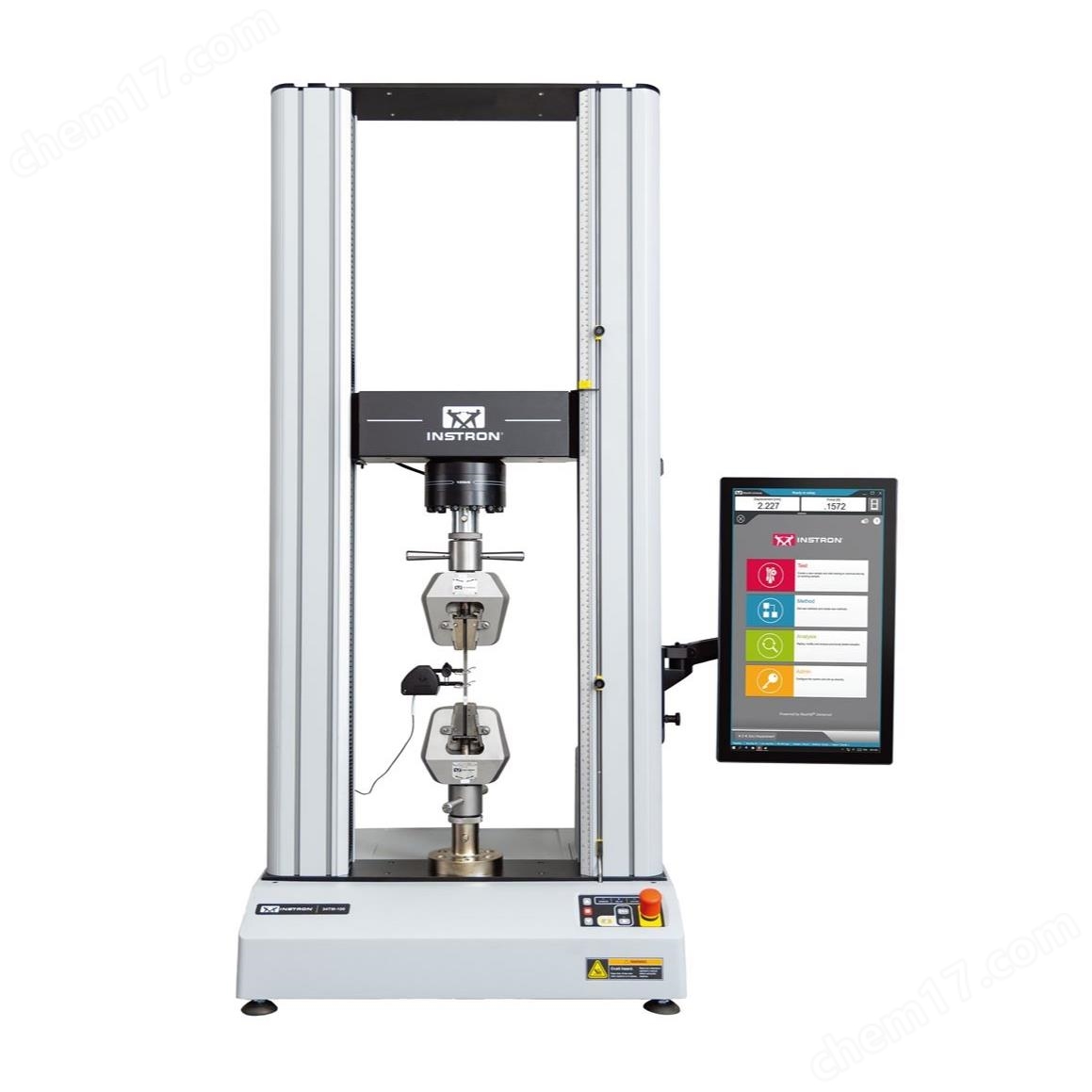

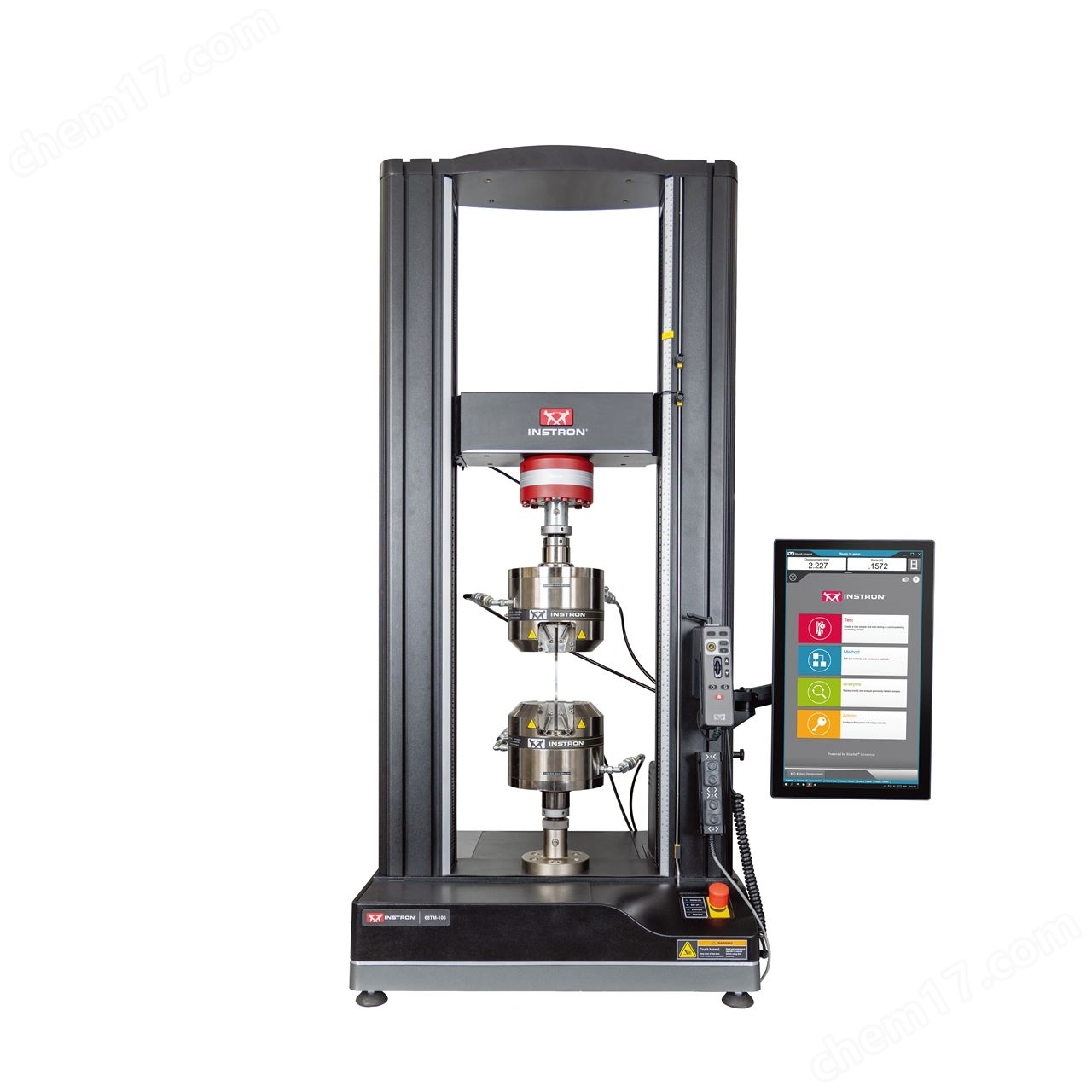

100kN雙立柱臺式萬能材料試驗系統

6800 系列 100kN雙立柱臺式萬能材料試驗系統適用于執行拉伸、壓縮、彎曲、剝離、穿刺、摩擦、剪切等試驗。該系統與 Instron 附件手冊中的數百種工裝夾具兼容，并提供特定配置來執行符合常用的 GB，ASTM 和 ISO 標準的試驗。

特點和優點

無論是低力值還是高力值應用，6800 系列雙立柱臺式萬能材料試驗系統載荷容量高達 100 kN，并可提供標準和加高兩種高度選項。6800 系列配套 Bluehill® Universal 軟件，為用戶帶來更便捷，更智能，更安全的操作、體驗。它具有以下特點：

·  自動定位：自動定位可為每種試驗方法保存正確的夾具間距起始位置。這樣可確保所有操作員以一致的方式運行每個試驗。

·  操作員保護：Instron 獲得zhuan利的操作員保護架構，能夠通過智能工作流程控制整個設置和試驗過程的系統狀態，提高操作員的安全性。
·  內置安全提示：6800 系列在任何時候都能清晰反饋系統所處的狀態。操作人員很容易識別當前系統是否處于安全模式，一旦解除安全模式，系統會有很清晰的標識來提醒操作者要退出測試空間。
·  智能氣動控制裝置(選配)：在測試的設置階段，通過限制夾具的閉合氣壓和閉合速度，可降低氣動夾具夾傷手指的風險。
·  碰撞保護：當系統在手動移動橫梁或測試后橫梁返回的過程中檢測到力時，系統將啟動保護，從而減少對設備和精密試樣的損壞。
·  符合人體工程學的全新手柄直接安裝在機架上，提供了自定義功能鍵，試樣保護和位置微調撥輪。
·  預應力軸承、精密滾珠絲杠，厚實的橫梁和底座，以及低拉伸驅動帶，確保 6800 先進的性能和使用壽命。

·  免維護的無刷交流伺服電機支持最長 10 天的連續循環、蠕變和松弛試驗（在 25 ℃ 下頻率最高可達 1 Hz）

100kN雙立柱臺式萬能材料試驗系統 規格

載荷容量：100 kN

橫梁行程：1097 (E1), 1582 (E2) mm

垂直試驗空間(A)：1168 (E1), 1672 (E2) mm

水平試驗空間 (B)：420 mm

最大速度：508 mm/min

最小速度：0.001 mm/min

最大返回速度：508 mm/min

占地尺寸(高 × 寬 × 深)*：1640 × 760 × 715 mm

位置控制分辨率：2.69 nm

機架軸向剛度：180 kN/nm

全速時的最大力：50 kN

滿載時的最大速度：254 mm/min

重量：266 (E1), 295 (E2) kg

最大功率要求：1200 VA

*占地寬度僅指系統寬度?？刂泼姘屣@示器可能會導致機架總體寬度增加 450 mm (18 in)。加高 (E2) 選項會導致機架總體高度增加 530 mm (21 in)。

PC 上的數據采集速率：
力、位移和應變通道同步采集頻率高達 5 kHz。

載荷測量精度：
使用 2580 系列力傳感器時，力傳感器滿量程到 1/1000 為示值的 ±0.5%(帶“高級性能"選項)。
使用 2530 系列力傳感器時，力傳感器滿量程到 1/250 為示值的 ±0.5%。
使用 2530 系列力傳感器時，力傳感器滿量程到 1/500 為示值的 ±1.0%。

應變測量精度：
符合或優于以下標準：ASTM E83、BS 3846、ISO 9513 和 EN 10002-4。

位移測量精度：
±0.01 mm 或位移的 0.05% (取較大值)

試驗速度精度：
(零或恒定載荷) 設定速度的 ±0.1%。

單相電壓：
100, 120, 220, 或 240 VAC ±10%, 47 至 63 Hz。

工作溫度：
+5 至 +40°C (+41 至 +104°F)。
儲存溫度：
-25 至 +55°C (-13 至 +131°F)。
防護 (IP) 等級：
IP 2X。如果遇到過量的粉塵、腐蝕性煙霧、電磁場或有害物質，可能需要采取防護措施。

濕度范圍：
+10 至 +90%，在 20°C 時無冷凝。
