1. 用途

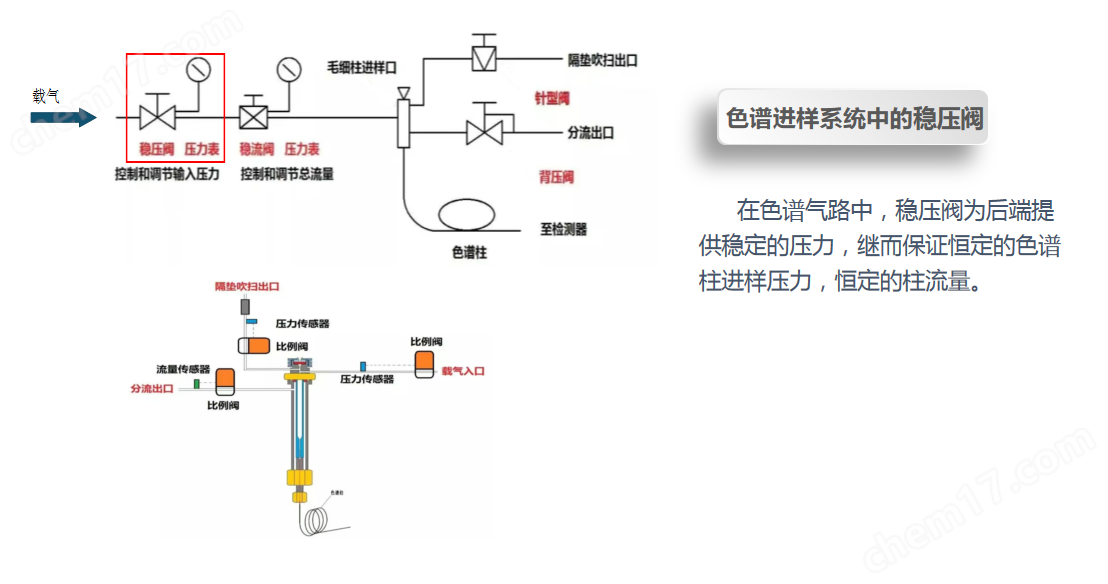

   WY-SL-1型金屬膜片式穩壓閥是在消化吸收*技術的基礎上研制的，它采用合金膜片結構，具有穩壓精度高，壓力重復性好，穩壓范圍寬等特點。主要為氣相色譜分析儀器而設計，亦廣范用于對輸入壓力需要精確控制和調整的石油化工、儀器儀表、氣源發生器、通用實驗室等場合，可取代進口產品！

   2.主要技術參數

   穩壓精度為：0.1%，0.2%，1%

   輸入壓力：≤0.60MPa

   輸出壓力：0.55MPa

   測試流量：750ml/min

   最大輸出流量：0-5000ml/min 、5L/min 、200L/min

  適用溫度：0-70℃ （不銹鋼：0-170℃）

接口尺寸：1.6mm; 2mm; 3mm; 4mm; 6mm; 1/8"; 1/4"

螺紋類型：M8X1; 5/16; 快插接頭; 快擰接頭; 內螺紋NPT

  3.外形及安裝尺寸圖




4.清潔度檢測譜圖

   金屬膜片式穩壓閥清潔度檢測譜圖，采用原北京分析儀器廠的sp-3420氣相色譜，F(xiàn)ID檢測器；量程12;柱樣器溫度200℃，柱箱溫度200℃，檢測器溫度250℃，載氣:氮氣鋼瓶40L，輸出壓力0.4Mpa，氫氣發生器輸出0.3Mpa，全自動空氣泵輸出0.4Mpa

5.使用與維護

a  請按照閥體上所標示的進出口 (進口標記“I"、出口標記“O") 連接；

b  安裝開孔直徑13mm，進口與出口接頭螺紋M8×1，進口與出口管標準外徑3mm（其它尺寸定貨時需說明）；

c  使用的氣體應純凈、干燥。防止油污、灰塵及機械雜質進入閥體；

d  順時針方向轉動旋鈕，輸出壓力增高，反之則輸出壓力降低。

e  氣體應純凈，無油、無水、無固體雜質；

f  閥體安裝固定好之后，應將旋鈕緊固好；

g  與閥連接的管路孔口應光滑無毛刺；

h  管路與閥安裝時應雙手操作，將螺母與密封壓環順序套在氣路管上進行安裝。
