客戶您在選用WDH-31-212電動機控制器時，您是否需要增選剩余電流（漏電）保護功能，此功能是可選功能，
如需要，則根據以下要求來選擇：
當電流I≤100A時，需使用外置SHI-ZT30剩余電流互感器，每臺電動機配一只。
當電流I>100A時，需使用外置SHI-ZT100剩余電流互感器，每臺電動機配一只。
概述
WDH-31系列低壓電動機保護控制器用于主回路電壓至690V的三相交流異步電動機回路，實現對電動機的控制、保護及監測，并可通過多種總線方式對MCC系統運行遠程監控，實現分散控制保護和集中管理。WDH-31系列控制器采用高集成度模塊化設計，提供全面可靠的保護同時，*簡化了傳統電動機二次回路布線及調試維護，提高整個項目設計效率。經過多年的工程實踐，WDH-31系列控制器產品已廣泛應用于電力、化工、冶金、煤炭、水泥、造紙等領域，運行穩定可靠。

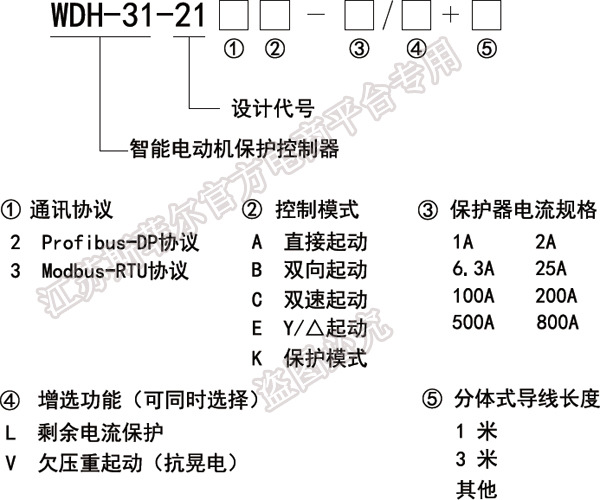

命名意義

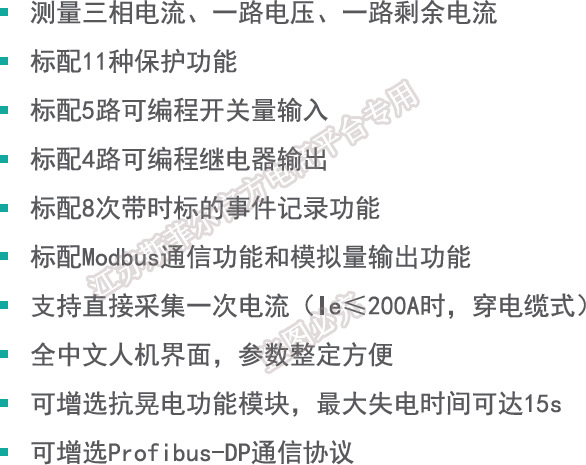

功能特點
產品構成

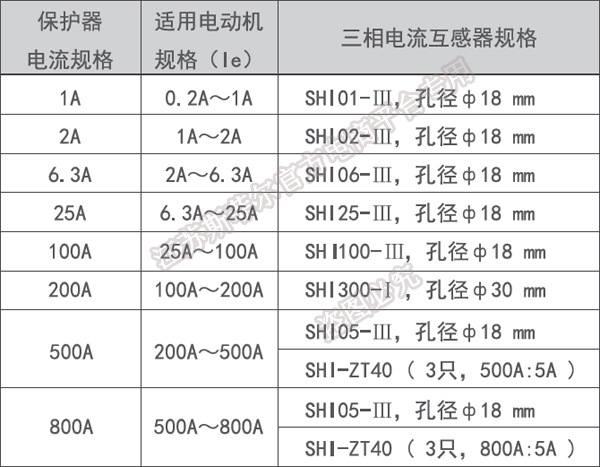

電流規格選擇（依據電動機額定電流Ie）

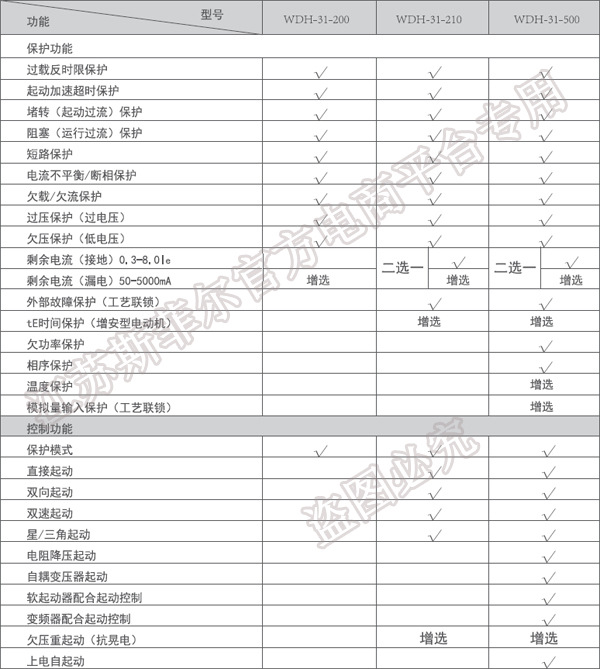

產品選型表
技術參數
系統運行參數 |
電動機額定電壓(注1) AC380V或AC660V，50Hz |
電動機額定電流 0.1A～800A |
絕緣電阻 ＞100MΩ |
控制器輔助電源 |
工作范圍 AC/DC 80～270V |
使用環境 |
環境溫度 -20℃～+60℃ |
相對濕度 ≤93%RH |
存儲溫度 -40℃～70℃ |
防護等級(面框) IP65 |
使用地點不允許有易爆介質，以及含有腐蝕金屬和破壞絕緣的氣體和導電介質 |
保護動作準確度 |
電流/電壓起動值 設定值的±2% |
熱容量累計值 設定值的±1% |
延時動作時間 |
延時動作設定值＜2s時 ±100ms |
延時動作設定值≥2s時 ±5% |
繼電器輸出 |
控制繼電器觸點容量(注2) AC250V/8A |
信號繼電器觸點容量 AC250V/3A，DC30V/3A |
繼電器觸點壽命 100000次 |
EMC電磁兼容特性 |
靜電放電 嚴酷等級：Ⅲ級 |
電快速瞬變脈沖群 嚴酷等級：Ⅲ級 |
浪涌沖擊 嚴酷等級：Ⅲ級 |
振蕩波抗擾度 嚴酷等級：Ⅲ級 |
射頻電磁場輻射抗擾度 嚴酷等級：Ⅲ級 |
射頻傳導抗擾度 嚴酷等級：Ⅲ級 |
工頻抗擾度 嚴酷等級：* |
傳導發射限值檢驗 150kHz-30MHz |
輻射發射限值檢驗 30MHz-1000MHz |
耐性特性 |
電源/輸入之間 AC2kV/1min |
電源/輸出之間 AC2kV/1min |
輸入/輸出之間 AC1kV/1min |
產品外形尺寸

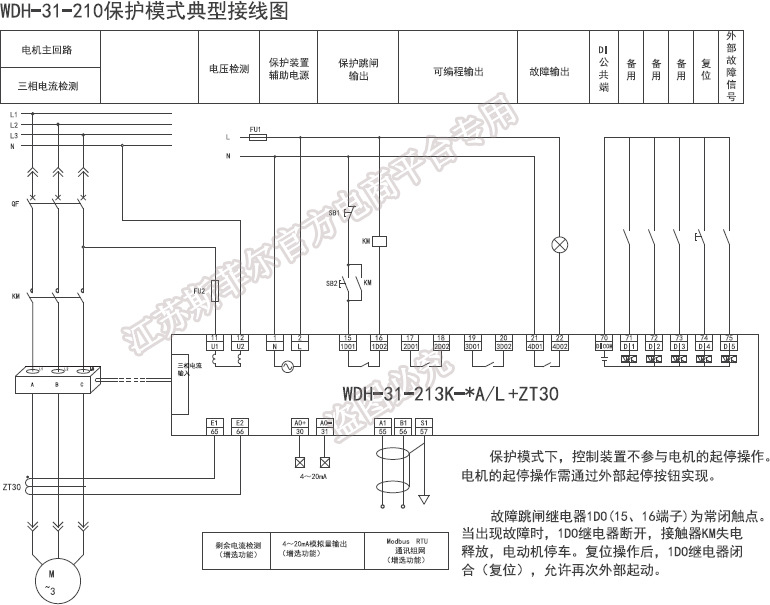

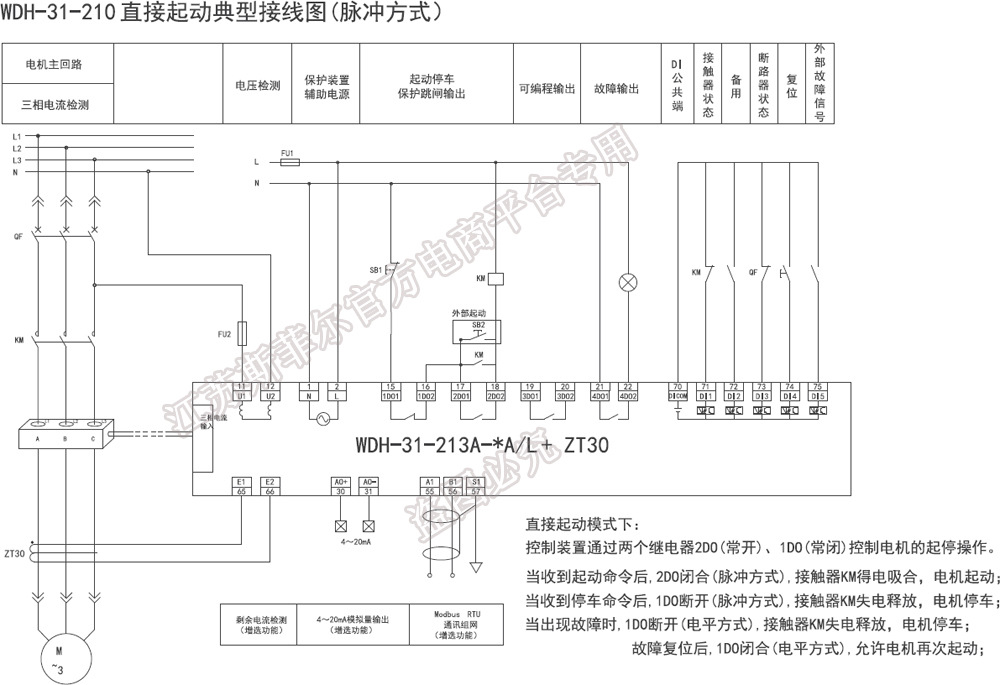

典型接線圖
主體端子圖

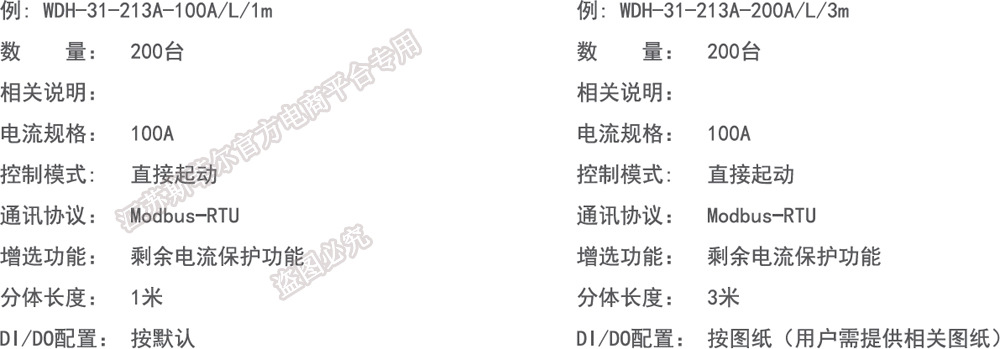

訂貨示例
