NGW-S型行星齒輪減速機是由弧齒錐齒輪傳動和行星齒輪傳動組合齒輪傳動組合而成,包括兩級和三級兩個系列(中華人民共和國機械部標準)主要用于冶金、礦山、起重運輸、輕工、化工、建材及通用機械設備,特別適用于輸入軸、輸出軸在水平方向成90度夾角的裝置型式。其體積小、重量輕、安裝方便、承載能力大、外形美觀是該減速機的顯著特點
NGW-S83立式行星齒輪減速機,NGW-S減速機,NGW-L行星減速機,NGW-L減速機。行星齒輪減速機,泰興減速機。大量現貨,款到發貨
NGW-S型行星齒輪減速機是由弧齒錐齒輪傳動和行星齒輪傳動組合齒輪傳動組合而成,包括兩級和三級兩個系列(中華人民共和國機械部標準)主要用于冶金、礦山、起重運輸、輕工、化工、建材及通用機械設備,特別適用于輸入軸、輸出軸在水平方向成90度夾角的裝置型式。其體積小、重量輕、安裝方便、承載能力大、外形美觀是該減速機的顯著特點
本公司主營硬齒面齒輪減速機、行星減速機、圓柱齒輪減速機、星輪減速機等
型號、規格多樣 ZDY/ZLY/ZSY/DBY/DCY/NGW/ZQ/TY 三環、渦輪減速機等
質保一年,終身維修,專業售后
產品屬于精密機械,需確定詳細數據、尺寸、裝配型式等,具體請咨詢?cè)傧聠?/span>
產品參數可根據客戶需求可定制

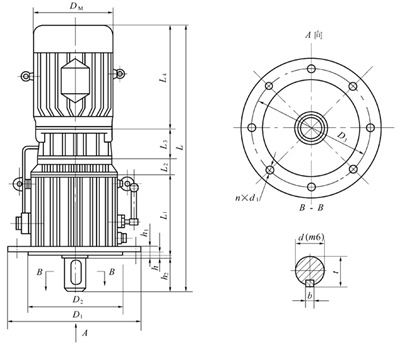

NGW-L兩級減速器外形及安裝尺寸。
NGW-L 型立式行星齒輪減速器,是NGW行星齒輪減速器的三大派生系列之一,該系列產品主要適用于冶金、起重運輸、輕化及通用機械設備。
一、適用條件:
高速軸高轉速不超過1500r/min,齒輪圓周速度不超過15m/s
工作環境溫度:-40℃-+45℃
可用于正反兩向運轉。NGW-L型立式行星齒輪減速器
主要適用于冶金礦山、運輸、建材、輕工、能源、交通等行業。
NGW行星減速機
單級:NGW21、NGW31、NGW41、NGW51、NGW61、NGW71、NGW81、NGW91、NGW121
兩級:NGW42、NGW52、NGW62、NGW72、NGW82、NGW92、NGW102、NGW112、NGW122
三級:NGW73、NGW83、NGW93、NGW103、NGW113、NGW123
NGW21,NGW31,NGW41,NGW51,NGW61,NGW71,NGW81,NGW91,NGW121,NGW42,
NGW52,NGW62,NGW72,NGW82,NGW92,NGW102,NGW112,NGW122,NGW73,NGW83,
NGW93,NGW103,NGW113NGW123
NGW行星齒輪減速機型號分類:
(1)單級:NGW21,NGW31,NGW41,NGW51,NGW61,NGW71,NGW81,NGW91,NGW121。
(2)兩級:NGW42,NGW52,NGW62,NGW72,NGW82,NGW92,NGW102,NGW112,NGW122。
(3)三級:NGW73,NGW83,NGW93,NGW103,NGW113,NGW123。
主要特點:
1.重量輕、體積小。在相同條件下比硬齒面漸開線圓柱齒輪減速機重量減輕1/2以上,體積縮小1/2~1/3.
2.傳動效率高:?jiǎn)渭?jí)行星減速器η=0.98
兩級行星減速器η=0.96
三級行星減速器η=0.94
3.傳動功率范圍大,可由小于1千瓦到上萬千瓦,且功率越大優點越突出,經濟效益越高。
4.裝配型式多樣,可多面安裝,適用性廣。在符合給定制造條件下,運轉平衡、噪音小。
5.采用了優質低碳合金鋼滲碳淬火,外齒輪為6級精度,內齒輪為7級精度,承載能力水平趕上了當代先進工業國家同類產品水平。使用壽命一般均在十年以上。
適用條件:
NGW型行星齒輪減速器標準包括NAD、NAZD、NBD、NBZD、NCD、NCZD、NAF、NBF、NCF、NAZF、NBZF、NCZF十二個系列及派生標準NASD、NASF、NBSD、NBSF、NCSD、NCSF、NAL、NBL八個系列設計。
主要適用于冶金、礦山、運輸、建材、輕工、能源、交通等行業。
高速軸轉速按其規格:
200~800者不大于1500r/min
900~1120者不大于1000r/min
1250~1600者不大于750r/min
1800~2000者不大于600r/min
齒輪的圓周速度不大于15~20m/s,工作環境溫度為-40~+45℃,低于0℃時,啟動前潤滑油應予熱至0℃以上??烧磧上蜻\(yùn)轉。
