壓力容器儲罐的結構組成介紹

一、核心承壓部件：儲罐的 “主體骨架"

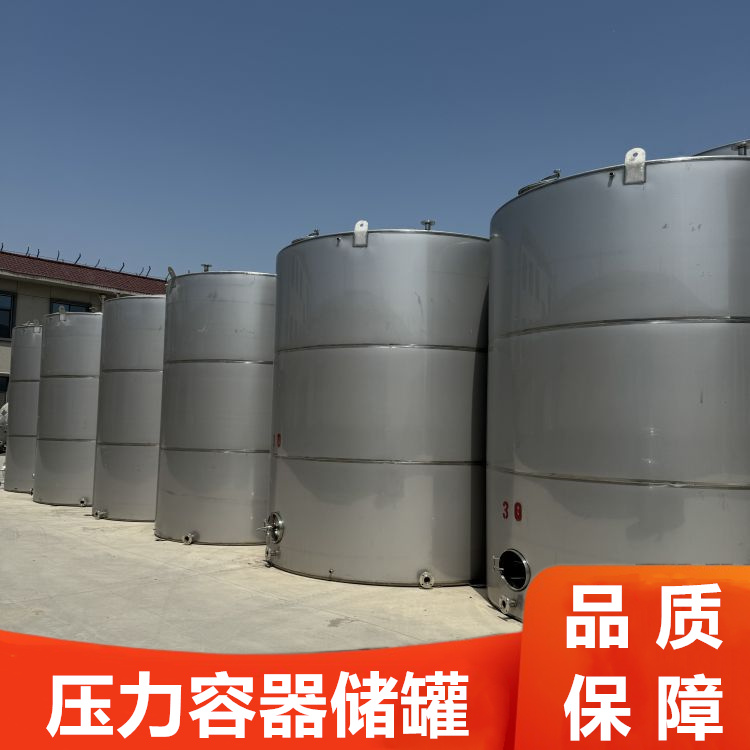

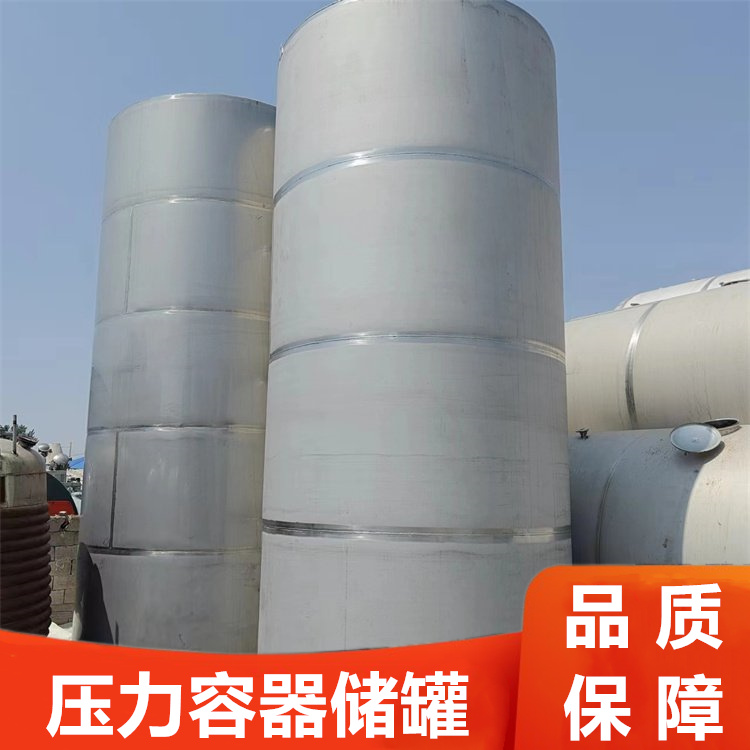

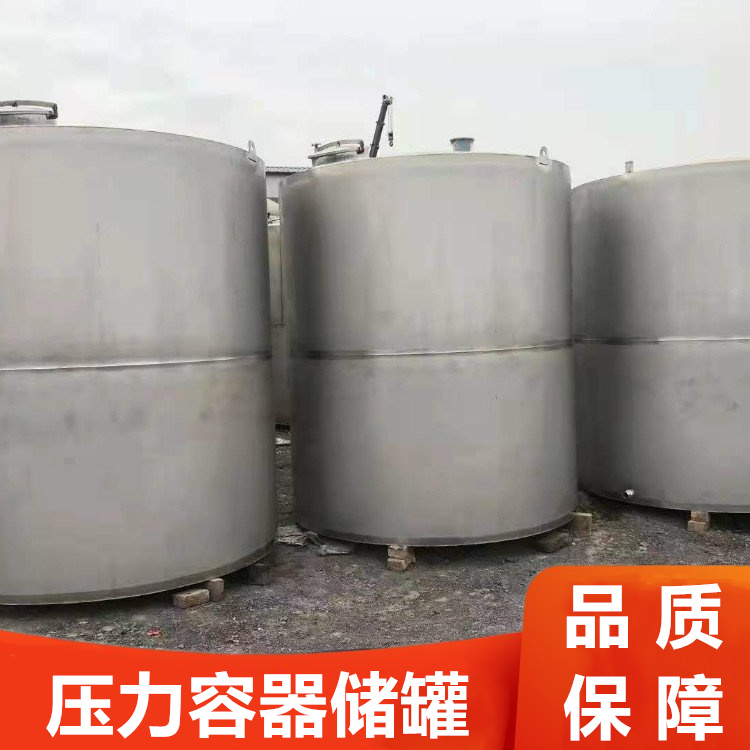

1. 殼體（罐身）

• 作用：儲存介質的主要空間，同時承受內壓或外壓（如真空儲罐）。

• 結構形式：多數為圓柱形（制造難度低、受力均勻，適合大規模生產），少數特殊工況用球形（如高壓天然氣儲罐，受力更優但成本高）或方形（少見，僅適用于低壓、小容積場景）。

• 材質：根據介質特性選擇，常見的有 Q345R（低合金高強度鋼，適用于中低壓化工介質）、304/316L 不銹鋼（耐酸堿腐蝕，用于食品、制藥或腐蝕性介質）、鈦合金（高腐蝕、高溫高壓特殊場景，成本較高）。

• 關鍵設計：殼體壁厚需按壓力、介質溫度計算確定，且需設置焊縫探傷檢測（如射線探傷、超聲探傷），避免焊縫缺陷導致泄漏。

2. 封頭（罐頂 / 罐底）

• 作用：封閉殼體兩端，形成完整的承壓空間，同時優化殼體受力（減少應力集中）。

• 常見類型：

• 橢圓形封頭：受力均勻，加工難度適中，適用于中低壓儲罐（如化工原料儲罐）。

• 碟形封頭：曲率半徑小，頂部平整，適合頂部需安裝較多附件的場景（如帶攪拌裝置的儲罐），但受力略遜于橢圓形封頭。

• 平板封頭（少見）：僅適用于低壓、小容積儲罐（如小型緩沖罐），因平板中心易產生應力集中，不適合高壓工況。

• 連接方式：與殼體通過焊接連接，且焊縫需做圓角過渡，避免應力集中點。

3. 支座

• 作用：支撐整個儲罐，將重量傳遞到基礎，同時適應儲罐因溫度變化產生的熱脹冷縮。

• 常見類型：

• 鞍式支座：適用于圓柱形儲罐，通常 2-4 個對稱分布，結構簡單、承載穩定，底部可預留滑動間隙，方便儲罐熱脹冷縮時位移。

• 裙式支座：適用于高大儲罐（如高度超過 10 米的儲罐）或底部需加熱 / 保溫的場景（如帶夾套的儲罐），支座像 “裙子" 包裹罐底，增強穩定性。

• 耳式支座（少見）：僅適用于小容積、輕重量的儲罐（如小型計量罐），通過耳部與支架螺栓連接，安裝靈活。

二、密封與連接部件：防止介質泄漏的 “屏障"

1. 法蘭與密封墊片

• 作用：連接儲罐的接管（如進料管、出料管）與外部管道，或連接可拆卸部件（如人孔蓋），通過墊片密封間隙。

• 法蘭類型：按壓力等級分，有常壓法蘭（PN≤0.6MPa）、中壓法蘭（PN1.0-4.0MPa）、高壓法蘭（PN≥6.4MPa）；按密封面形式分，有平面法蘭（適用于低壓、非腐蝕性介質）、凹凸面法蘭（密封性更好，適用于中壓介質）、榫槽面法蘭

• 密封墊片：材質需與介質兼容，常見的有石棉墊片（低壓、非腐蝕性介質，逐步被淘汰）、丁腈橡膠墊片（耐油，適用于石油類介質）、四氟乙烯墊片（耐酸堿，適用于腐蝕性介質）、金屬纏繞墊片（高壓、高溫場景，如蒸汽儲罐）。

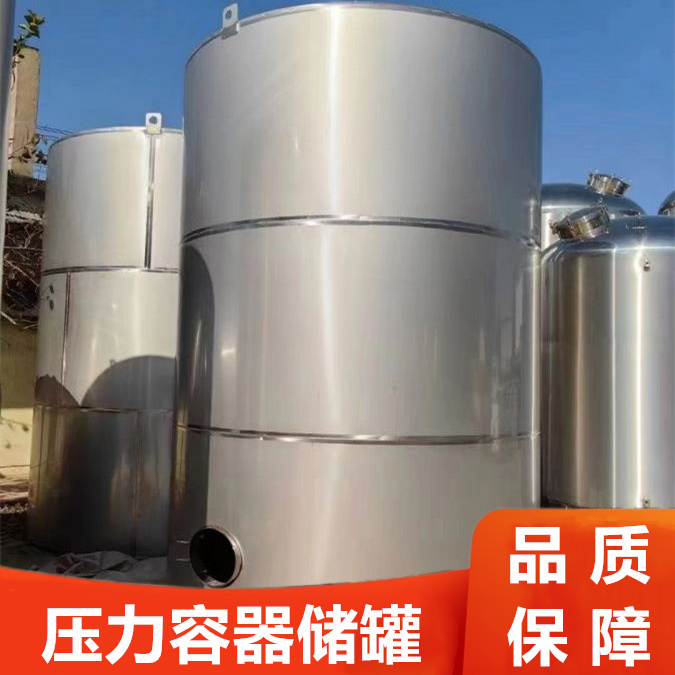

2. 人孔 / 手孔

• 作用：供人員進入儲罐內部檢修、清潔（人孔，直徑通?！?00mm），或供手部伸入檢查 / 取樣（手孔，直徑通?！?00mm）。

• 結構特點：均帶蓋體，蓋體與法蘭通過螺栓連接，蓋體內側需安裝密封墊片；人孔通常設置在儲罐側面或頂部，底部需預留檢修平臺；手孔多設置在儲罐下部，方便取樣或小型檢修。

三、接管與工藝附件：介質進出與操作的 “通道"

1. 工藝接管

• 作用：實現介質的輸入、輸出、排氣、排液等功能，每個接管均需與殼體焊接，且焊接處需做加強（如加勁肋），避免接管根部因受力斷裂。

• 常見類型：

• 進料管：通常從儲罐頂部或側面上部接入，避免介質沖擊罐底導致磨損。

• 出料管：從儲罐底部或側面下部接入，確保介質能排出。

• 排氣管：頂部設置，排出儲罐內的氣相介質（如進料時排出空氣），避免罐內壓力過高。

• 排凈管：底部設置，用于儲罐清空時排凈殘留介質，方便清潔或檢修。

• 取樣管：側面中部設置，用于抽取罐內介質樣品，檢測品質或成分。

2. 內部附件（按需配置）

• 液位計接口：焊接在儲罐側面，用于安裝液位計（如玻璃管液位計、雷達液位計），實時監測介質液位。

• 攪拌裝置接口：若儲罐需混合介質（如反應型儲罐），頂部或側面會預留接口，用于安裝攪拌軸和攪拌槳。

• 加熱 / 冷卻附件接口：如帶夾套的儲罐，會預留蒸汽進口、冷凝水出口（加熱用）或冷卻水進出口（冷卻用），夾套與罐身之間形成密閉空間，通入熱 / 冷介質實現溫度控制。

四、安全保護裝置：避免超壓、超溫的 “安全閥"

1. 安全閥（核心安全裝置）

• 作用：當罐內壓力超過設定值（通常為設計壓力的 1.05-1.1 倍）時，自動開啟泄壓，壓力降至安全值后自動關閉，避免儲罐超壓爆炸。

• 類型：彈簧式安全閥先導式安全閥（適用于高壓、大流量場景，如大型天然氣儲罐，動作更靈敏）。

• 要求：需定期校驗（通常每半年 1 次），確保開啟壓力準確，且出口需接泄壓管，將泄壓介質引至安全區域（如有毒介質需引至廢氣處理系統，易燃易爆介質需引至室外空曠處）。

2. 壓力表

• 作用：實時顯示罐內壓力，方便操作人員監控。

• 要求：量程需為罐內最高工作壓力的 1.5-3 倍（避免量程過小導致?lián)p壞或過大導致讀數不準）；需定期校驗（通常每半年 1 次），且表盤需有紅色警戒線，標注最高工作壓力。

3. 液位計與溫度儀表

• 液位計：防止介質超裝導致罐內壓力升高，或空罐運行導致泵抽空，常見的有玻璃管液位計（直觀但適用于低壓、透明介質）、浮球液位計（適用于中低壓、非腐蝕性介質）、雷達液位計（適用于高壓、腐蝕性或有毒介質，無接觸測量更安全）。

• 溫度儀表：監測罐內介質溫度，避免溫度過高導致介質汽化壓力升高，或溫度過低導致介質凝固堵塞管道，通常采用熱電偶或熱電阻溫度計，信號可遠傳至控制室
