一.多端口光器件IL、PDL波長掃描快速測試系統產品概述
波長掃描快速測試系統由可調諧激光源、高速光功率計平臺組成，配合集成了相關算法的上位機軟件，可以快速完成光器件不同波長下的 IL（插入損耗）、PDL（偏振相關損耗）、ILavg（平均插入損耗）測試。該系統可廣泛應用于密集波分復用模塊（DWDM）、波長選擇開關（WSS）和集成光芯片的研發、生產和測試。
二.多端口光器件IL、PDL波長掃描快速測試系統產品特點
體積小、集成度高，系統只需兩臺儀器便可完成所有測量
精度高，速度快?
分辨率：0.1pm?
IL 重復性：±0.02dB?
PDL 重復性：±0.01dB?
IL 測量時間：≤3s（波長范圍 100nm，掃描速度 50nm/s）?
PDL 測量時間：≤12s（波長范圍 100nm，掃描速度 50nm/s）
擴展性高，機框支持級聯，通道數 N≥144
支持使用動態鏈接庫（DLL）開發定制軟件
三.多端口光器件IL、 PDL波長掃描快速測試系統技術規范
掃描速度 | nm/s | 1-200 |
IL 測量范圍 | dB | 70 |
IL 測量時間 | sec | 3（波長范圍 100nm，掃描速度 50nm/s） |
PDL 測量時間 | sec | 12（波長范圍 100nm，掃描速度 50nm/s） |
ILavg 測量時間 | sec | 6（波長范圍 100nm，掃描速度 50nm/s） |
分辨率 | pm | 0.1 |
IL 準確度（典型值） | dB | ±0.02（IL 在 0-40 dB） |
±0.05（IL 在 40-50 dB） | ||
±0.5（IL 在 50-65 dB） | ||
±1.0（IL 在 65-70 dB） | ||
IL 重復性（典型值） | dB | ±0.02 |
IL 分辨率 | dB | 0.001 |
PDL 精度（典型值） | dB | ±(0.02 + 3％ of PDL) |
PDL 重復性（典型值） | dB | ±0.01 |
PDL 動態范圍（典型值） | dB | 25 |
PDL 分辨率 | dB | 0.001 |
通信 | - | 網口 |
環境適應性：以上所有指標均在(23±5)℃，60%RH 以下環境下，使用高精度測試完成。
四.多端口光器件IL、 PDL波長掃描快速測試系統典型應用

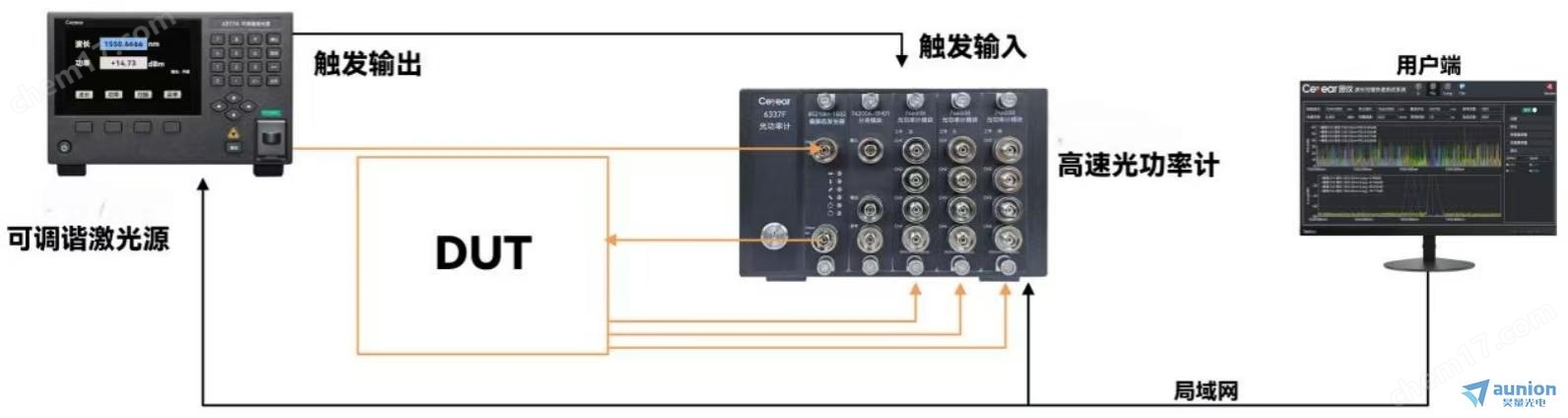

IL 測量接線示意圖 普通測試：光源輸出不經過分束模塊。
高精度測試：光源輸出經過分束模塊。分束模塊參考接口接光功率計參考通道，分束模 塊輸出接口接待測件輸入。
PDL/ILavg 測量接線示意圖 普通測試：偏振發生器輸出不經過分束模塊。
高精度測試：偏振發生器輸出經過分束模塊。分束模塊參考接口接光功率計參考通道， 分束模塊輸出接口接待測件輸入。

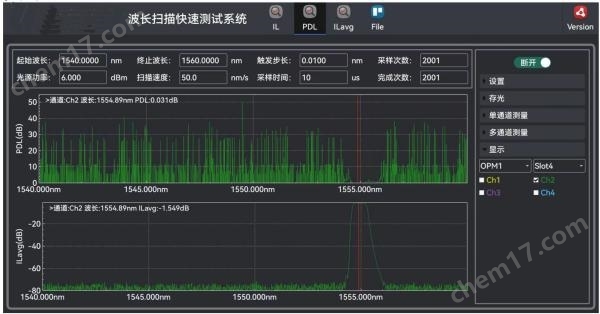

五.多端口光器件IL、 PDL波長掃描快速測試系統操作界面
六.多端口光器件IL、 PDL波長掃描快速測試系統訂貨信息
名稱 | 說明 |
可調諧光源 | CL波段 |
O波段 | |
高速光功率計平臺 | 槽位數 5 個 |
光功率計模塊 | -70dB-+5dB |
一個模擬輸出口（SMA） | |
偏振態發生器模塊 | CL 波段 |
O 波段 | |
分束模塊 | 光接口 FC/UPC |
光接口 FC/APC |
