Phasics大口徑激光測試解決方案-KALAS系統

Phasics大口徑激光測試解決方案-KALAS系統基于四波橫向剪切干涉技術（QWLSI），為大口徑激光（如127mm入瞳）設計，可單次測量波前、強度、M2因子等參數，解決傳統干涉儀在復雜環境（如大科學裝置、空間通信）中的振動敏感、多參數異步等問題。其高分辨率（512×512）、寬波段（可見光至短波紅外）及閉環控制能力，已應用于激光聚變和自適應光學系統。

一、Phasics大口徑激光測試解決方案-KALAS系統優點

• 環境適應性強，提供單次動態激光波前測量，易于使用。遠場仿真（點擴散函數）

• 操作簡潔直觀，支持快速調試，配套軟件實現實時測量、數據可視化與自動分析。

• 同時測量多種參數，一次性拍攝，測量波前、強度，計算散度（calculates divergence）、束腰尺寸（waist dimensions）、M2等。

• 支持閉環控制：可與自適應光學系統聯動，實現波前動態實時校正與系統反饋。

• 支持工程化集成，模塊化平臺設計：便于安裝集成至實驗平臺或光學傳輸鏈，擴展靈活。

• 大口徑支持：入瞳達直徑127 mm，滿足高能激光與空間通信等應用需求。

• 空間分辨率高：兼顧整體形貌與局部細節，精準呈現光束特征。

• 寬波段測量能力：覆蓋可見光、近紅外及短波紅外主流激光系統。

• 多功能：嵌入所有優點，相控技術，模塊兼容獨立使用，精度高、動態范圍大，對振動不敏感。




以下是具體參數信息

1.可根據需求提供更大口徑的入瞳尺寸

2.可根據需求適配其它波長光源

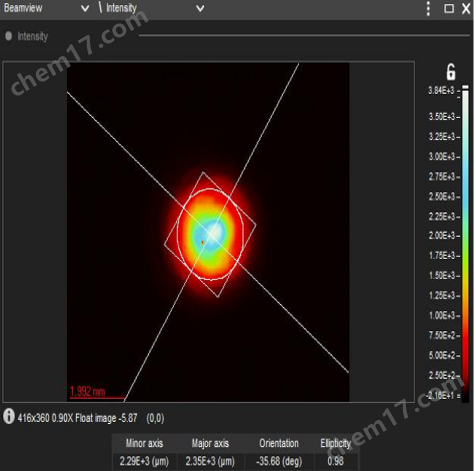

分析結果：

KALAS系統配備Phase Studio分析軟件

• Phase Studio光束分析模塊提供了定量光束參數

• 質心位置為標準化一階時刻

• 峰值位置：像素值

• D4σ：波束寬度信息

• ISO 11146: minor，major和angle

• 非ISO：質心、橢圓度、偏心度、圓度

• 橢圓（ISO）：小橢圓，大橢圓，質心，橢圓度，偏心率，圓度

• 能量：封閉能量直徑84%或90%

• 高斯指標：來自高斯擬合，波束寬度FWHM或1/e2

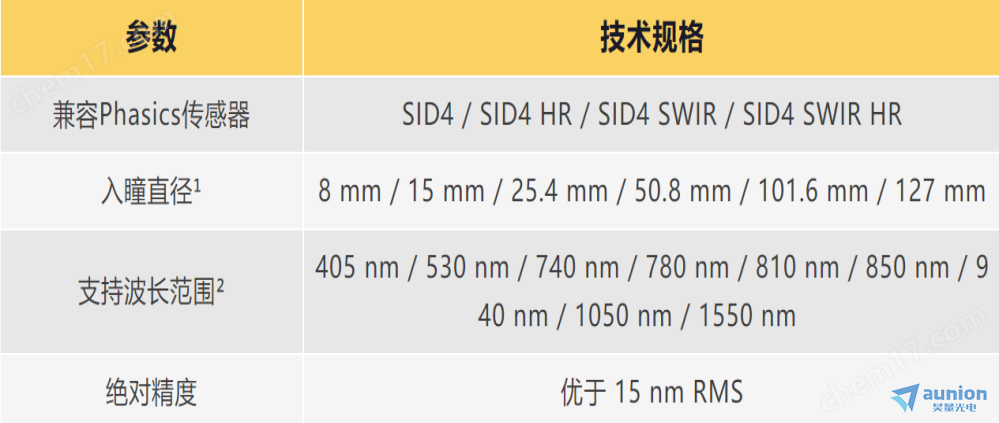

二、波前傳感器選型參數信息:

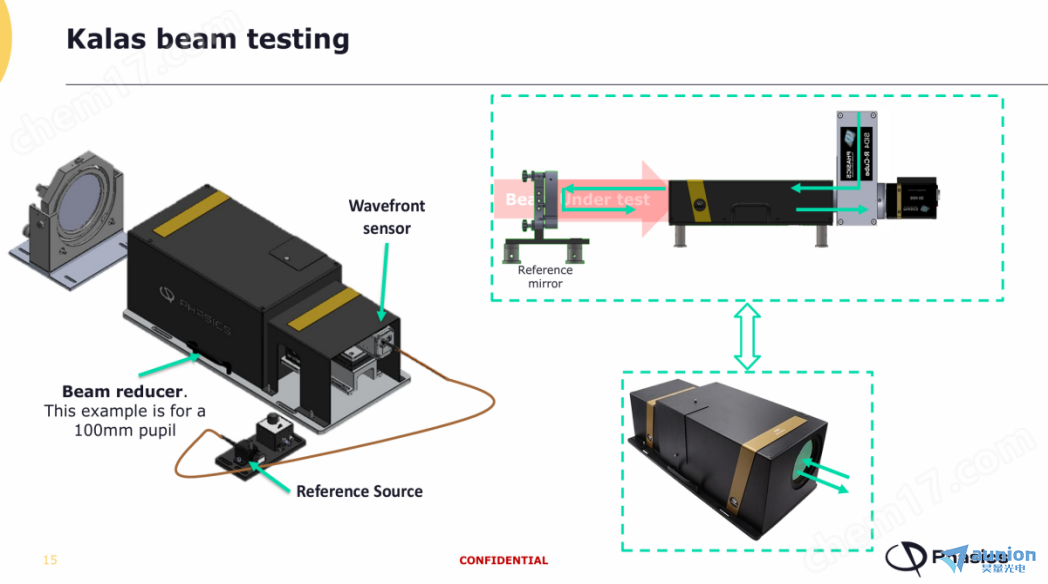

三、Kalas光束分析圖：

Kalas是一個模塊化的解決方案，集成了所有必要的組件。只需一次測量，Kalas即可測量波前和強度，計算散度，腰圍尺寸，M2，以及所有相關信息，使你的光束合格。此外，所有模塊都是獨立的，包括SID4波前傳感器。

四、Kalas應用領域：

1.高能激光系統調試與優化

• 應用于激光慣性約束核聚變裝置，通過實時監測激光鏈路的波前畸變、強度分布及M2因子，確保多束激光的同步性與聚焦對稱性，提升聚變實驗的能量增益穩定性。

• 在激光放大鏈調試中，KALAS系統可一次性獲取發散角、腰斑尺寸等參數，顯著縮短調試周期并提高能量傳遞效率。

2.空間通信與自適應光學

• 支持大口徑（127mm入瞳）激光束的遠場仿真（點擴散函數分析），優化空間通信鏈路的光束質量，減少大氣擾動和熱漂移的影響。

• 與自適應光學系統（AO）聯動，實現波前動態閉環控制，提升衛星激光通信的穩定性和精度。

3.特殊環境下的工程化集成

PHASICS的KALAS系統基于四波橫向剪切干涉技術（QWLSI），專為解決大口徑激光（如127mm入瞳）的波前監測難題而設計。該系統可在單次測量中同步獲取波前、強度、M2因子等關鍵參數，有效解決傳統干涉儀在復雜環境（如大科學裝置、空間通信）中的振動敏感、多參數異步等問題。其高分辨率（512×512）、寬波段（可見光至短波紅外）及閉環控制能力，已成功應用于激光聚變裝置，顯著提升光束質量分析與調試效率。此外，KALAS的模塊化設計支持工程化集成，成為高能激光與自適應光學領域的核心工具。
