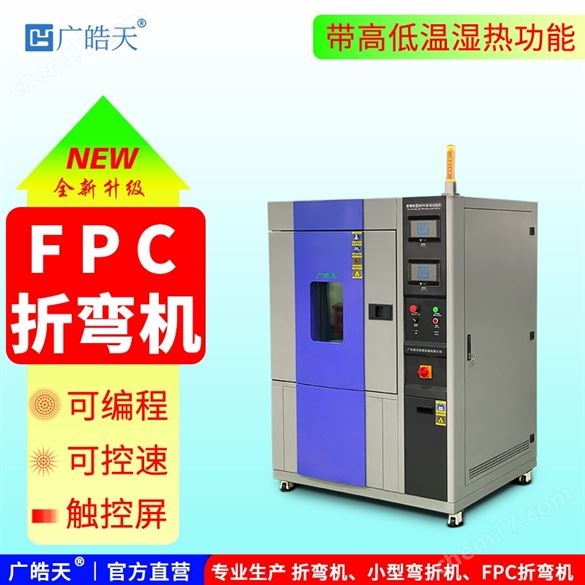

耐寒耐濕熱 FPC 折彎機

參   考   價: ￥ 36500

訂  貨  量: ≥1 臺

具體成交價以合同協議為準

產品型號

品       牌廣皓天

廠商性質生產商

所  在  地東莞市

更新時間：2025-03-21 15:24:08瀏覽次數：487次

聯系我時，請告知來自 化工儀器網
同類優質產品更多>
產地類別 國產 價格區間 1萬-5萬
應用領域 能源,電子/電池,道路/軌道/船舶,汽車及零部件,電氣
耐寒耐濕熱 FPC 折彎機
對材料及組件性能的要求愈發嚴苛，以及配套的高溫高濕折彎試驗箱應運而生，專為滿足在環境條件下對 FPC（柔性印刷電路板）及超薄玻璃等材料進行折彎測試的需求。超薄玻璃憑借其極薄的特性，顯著降低了產品重量，在大型玻璃應用中優勢盡顯。而這兩款設備能夠模擬各種惡劣環境，全面檢測材料在不同條件下的折彎性能，為產品質量把關，助力電子設備在復雜環境中穩定運行。

一、概述

在電子產業蓬勃發展的當下，對材料及組件性能的要求愈發嚴苛。以及配套的高溫高濕折彎試驗箱應運而生，專為滿足在環境條件下對 FPC（柔性印刷電路板）及超薄玻璃等材料進行精準折彎測試的需求。超薄玻璃憑借其極薄的特性，顯著降低了產品重量，在大型玻璃應用中優勢盡顯。而這兩款設備能夠模擬各種惡劣環境，全面檢測材料在不同條件下的折彎性能，為產品質量把關，助力電子設備在復雜環境中穩定運行。
二、基本結構
（一）耐寒耐濕熱 FPC 折彎機

  1. 主體框架：采用高強度合金材料制成，具有出色的抗變形能力，能夠在高低溫及高濕度環境下保持結構穩定，為整個設備提供堅實可靠的支撐。

  1. 折彎執行機構：由高精度電機、傳動絲杠和特殊設計的折彎模具組成。電機能夠在不同環境溫度下穩定輸出動力，傳動絲杠保證折彎動作的精確位移，折彎模具可根據不同測試需求進行更換，適配多種尺寸和形狀的 FPC 及超薄玻璃樣品。

  1. 溫度濕度調節系統：配備獨立的制冷制熱模塊以及濕度調節裝置。制冷模塊采用高效壓縮機，能在低溫環境下快速制冷；制熱模塊通過陶瓷加熱元件實現均勻升溫；濕度調節裝置可精確控制環境濕度，確保設備在設定的耐寒耐濕熱條件下運行。

  1. 控制系統：集成了可編程邏輯控制器（PLC）和人機界面（HMI）。操作人員可通過 HMI 便捷地設置測試參數，如折彎角度、速度、環境溫度和濕度等，PLC 則精準控制各個執行部件，保證測試過程的穩定性和準確性。

耐寒耐濕熱 FPC 折彎機



（二）高溫高濕折彎試驗箱

  1. 箱體外殼：選用優質不銹鋼材質，具有良好的耐腐蝕性，可有效抵御高溫高濕環境的侵蝕。外殼采用雙層隔熱設計，內層填充高效保溫材料，減少熱量散失，降低能耗，同時確保箱體外部溫度不會過高，保障操作人員安全。

  1. 內膽：采用耐高溫高濕的特殊工程塑料制成，表面光滑，不易吸附水分和雜質，便于清潔和維護。內膽尺寸可根據實際測試需求定制，能夠容納不同規格的測試樣品。

  1. 溫度濕度控制系統：與 FPC 折彎機的溫濕度調節系統類似，但針對試驗箱的空間特點進行了優化。配備多個溫度傳感器和濕度傳感器，均勻分布在內膽內部，實時監測箱內溫濕度數據，并反饋給控制系統進行精確調節。

  1. 觀察窗：在箱體正面設置了大面積的透明觀察窗，采用特殊的耐高溫高濕玻璃制成，具有良好的隔熱性能。觀察窗上配備了除霧裝置，確保操作人員在任何環境條件下都能清晰觀察到箱內測試情況。

三、工作原理
（一）耐寒耐濕熱 FPC 折彎機

  1. 當設備啟動后，控制系統首先根據設定的參數，啟動溫度濕度調節系統，將設備內部環境調節至耐寒或耐濕熱狀態。

  1. 操作人員將 FPC 或超薄玻璃樣品放置在折彎模具上，通過 HMI 設置好折彎角度、速度等參數。

  1. 控制系統接收到指令后，驅動高精度電機運轉，電機通過傳動絲杠帶動折彎模具動作，按照預設角度和速度對樣品進行折彎操作。在折彎過程中，設備內置的傳感器實時監測樣品的應力、應變等數據，并反饋給控制系統。如果數據超出預設范圍，控制系統將立即停止設備運行，以避免樣品損壞。

（二）高溫高濕折彎試驗箱

  1. 試驗箱通電后，溫度濕度控制系統開始工作。加熱元件和制冷元件協同工作，將箱內溫度調節至設定值。同時，濕度調節裝置通過加濕或除濕操作，使箱內濕度達到預設要求。

  1. 當箱內環境穩定在設定的高溫高濕條件后，操作人員將需要進行折彎測試的樣品放置在試驗箱內的專用測試架上。測試架可與 FPC 折彎機配合使用，也可單獨用于觀察樣品在高溫高濕環境下的自然狀態變化。

  1. 在測試過程中，試驗箱持續保持穩定的高溫高濕環境，操作人員可通過觀察窗實時觀察樣品的狀態，或者借助連接到試驗箱的監測設備獲取樣品的各項性能數據。

耐寒耐濕熱 FPC 折彎機


四、主要功能及特點

（一） FPC 折彎機

  1. 寬溫濕度范圍：溫度控制范圍通常為 - 40℃至 150℃，濕度控制范圍為 20% RH 至 98% RH，能夠模擬地球上絕大多數惡劣環境條件，滿足不同產品的測試需求。

  1. 高精度折彎：折彎角度精度可達 ±0.1°，折彎半徑可通過千分尺平臺實現 R1 - R20 的精準調節，確保測試結果的準確性和可靠性。

  1. 多種測試模式：支持多種折彎測試模式，如 180° 彎折測試、壓折測試、U 型環回測試、雙向彎折測試、對折測試、扭轉測試和繞曲測試等，全面評估材料的折彎性能。

  1. 環境適應性強：設備經過特殊設計和工藝處理，能夠在惡劣的溫濕度環境下穩定運行，關鍵部件采用耐寒、耐濕熱材料制造，延長設備使用壽命。

  1. 數據采集與分析：配備先進的數據采集系統，可實時采集測試過程中的應力、應變、溫度、濕度等數據，并通過專用軟件進行分析處理，生成詳細的測試報告，為產品研發和質量改進提供有力依據。

（二）高溫高濕折彎試驗箱

  1. 精準溫濕度控制：溫度波動度≤±0.5℃，濕度偏差≤±3% RH，確保箱內環境穩定且均勻，為測試提供可靠的環境條件。

  1. 大容量空間：內膽空間可根據客戶需求定制，能夠容納多種尺寸和數量的測試樣品，滿足不同規模的測試需求。

  1. 安全保護功能：具備多重安全保護措施，如過熱保護、過壓保護、漏電保護、缺水保護等，確保設備和操作人員的安全。

  1. 便捷操作與監控：配備智能化的控制系統和操作界面，操作人員可通過觸摸屏輕松設置和監控試驗箱的各項參數。同時，設備支持遠程監控功能，可通過網絡連接實現遠程操作和數據傳輸，方便用戶隨時隨地掌握測試進展。

耐寒耐濕熱 FPC 折彎機


五、應用場景

（一）電子設備制造

  1. 折疊屏手機：用于測試折疊屏手機的 UTG 柔性玻璃蓋板以及內部 FPC 線路板在不同環境下的折彎性能，確保手機在日常使用和環境下的可靠性和耐用性。

  1. 可穿戴設備：對可穿戴設備中的柔性顯示屏、FPC 連接線路等進行耐寒耐濕熱測試，保證設備在各種氣候條件下都能正常工作，提升用戶體驗。

（二）汽車電子

  1. 汽車儀表盤：測試汽車儀表盤上的超薄玻璃顯示屏以及相關 FPC 組件在高溫、高濕、寒冷等復雜環境下的折彎性能，確保儀表盤在汽車行駛過程中始終保持清晰顯示和穩定工作。

  1. 車載娛樂系統：對車載娛樂系統中的柔性線路板和顯示屏進行測試，以適應汽車內部溫度和濕度變化較大的環境，提高系統的可靠性和穩定性。

（三）航空航天

  1. 飛行器儀表盤：在航空航天領域，對飛行器儀表盤上的超薄玻璃和 FPC 材料進行嚴格的耐寒耐濕熱折彎測試，確保在高空低溫、高濕度等環境下，儀表盤能夠正常工作，為飛行員提供準確的信息。

  1. 航空電子設備：用于測試航空電子設備中的柔性電路連接部件，保證設備在復雜的飛行環境中穩定運行，提高航空飛行的安全性。

（四）智能家居

  1. 智能家電顯示屏：測試智能家電（如智能冰箱、智能烤箱等）上的超薄玻璃顯示屏和 FPC 線路在高溫、高濕的廚房環境下的折彎性能，確保顯示屏在長期使用過程中不會出現損壞或顯示異常。

  1. 智能門鎖：對智能門鎖中的 FPC 線路板進行耐寒耐濕熱測試，以適應不同季節和地區的環境變化，保證門鎖的正常使用和安全性。
