| 工作溫度 | 常溫 | 結構形式 | 固定球 |
|---|---|---|---|
| 類型(通道位置) | 三通式 | 零部件及配件 | 手輪 |
| 流動方向 | 換向 | 壓力環境 | 常壓 |
| 種類 | 浮球式 |
產品簡介
詳細介紹
上海眾野閥門有限公司上海眾野閥門有限公司位于中國經濟樞紐中心"上海金山“該地區物產豐富，有著歷史悠久的楓涇古鎮，還有泵閥之鄉之稱。我公司在閥門行業，在技術與質量上我公司已獲得*。我公司專業生產水力控制閥、蒸汽減壓閥、波紋管截止閥、安全閥、三通四通球閥以及各種電動、氣動閥門?，F(xiàn)進一步推廣品牌，走向全國化，在已擁有二十幾個城市代理商的基礎上，新一輪招商計劃現已全面啟動。
質量體系標準執行，始終堅持以質量求生存，以持續創新求發展，以高效的服務為宗旨，以生產出具有品質的工業閥門為己任，讓國產閥門替代進口閥門成為事實，讓我們的閥門走向世界。
我公司生產的不銹鋼絲口球閥等產品廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域， 歡迎新老客戶來我廠參觀與考察。我公司一直以來都是在”一年“之內實行三包政策，在售后服務方面我們會以zui強的態度換取客戶zui真誠的滿意。
不銹鋼絲口球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
Q11F產品特征
公稱壓力 | 適用穩定范圍 | 適用介質 | 螺紋類型 |
1.6-6.4MPa | -20～232℃～350℃ | 水、油、氣及某些腐蝕性液體（W。O。G） | G。NPT。BSPT。BSP。DI259/2999 |
Q11F主要零件材料
零件名稱 | 材質 | |
密封圈 | 聚四氟乙烯PTFE | 碳鋼 |
球體 | 不銹鋼SS316 | 碳鋼WCB |
密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M | 不銹鋼SS316 |
閥體 | 不銹鋼CF8M | 不銹鋼CF8M |
閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
手柄套 | 不銹鋼SS304 | 塑料PLASTIC |
手柄 | 塑料 | 不銹鋼SS304 |

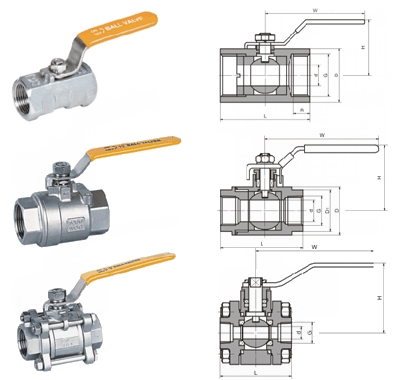

Q11F主要連接尺寸及重量
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
