應用案例 | 如何優化對生產缺陷的檢測

時間:2024/3/18閱讀:212
分享:


圖片




制造理想部件之路道阻且長。即使鑄模、沖?;驃A具按照 CAD 模型設計,生產缺陷也可能出現在生產過程中的任何階段。有些現象會干擾工裝,導致零部件出現問題和缺陷。這就會導致生產出來的部件不符合技術要求。因此,需要通過調整和迭代來確保模具和夾具在與其標稱模型一致的同時,還能生產出符合檢驗標準和客戶要求的零部件。這就是質量控制 (QC) 派上用處的地方,但質量控制還必須最大限度地減少檢測時間和與廢品相關的生產成本。

本文旨在闡述導致產品缺陷的各種生產挑戰,并突出三維掃描技術設備如何賦能更多的特征和部件的檢測以及質量控制管理人員如何縮短檢測時間并降低與廢料相關的生產成本。當然,這一切都是為了改善對生產缺陷的檢測,生產出符合規格并在公差范圍內質量更好的部件。



圖片

圖片

出現產品缺陷的常見原因














工業環境的實際情況與 CAD 模型中的理論不同。在生產部件時,會出現許多不可預見的現象。由于金屬熔化是一種復雜的現象,從模具到部件成品的生產過程并不是一個線性和可重復的過程。沖壓模具時的回彈、生產由復合材料制成的模具時的收縮、或?qū)蓚€元件焊接在一起時的熱力都是可能影響模具精度的不可預測的現象。這些現象難以控制,因此在拿到部件之前無法預測最終結果。


首先,模具是根據理論模型構造的,該理論模型的開發是為了生產出符合技術要求的零部件。但是,在現實的工業生產中,上述現象會對鑄造或沖壓的零部件產生干擾。這導致了零部件不符合技術要求,必須進行調整、修正和改變,才能通過質量控制檢查。


缺陷分類

我們可以將缺陷分為四大類:

  1. 生產缺陷(部件不符合要求)

  2. 裝配缺陷(部件未正確裝配)

  3. 與原材料有關的缺陷(例如:錯誤的鋼材類型導致有些回彈,表面粗糙度差等)

  4. 部件或組件的正常磨損所導致的缺陷(例如:模具崩裂)

每一類缺陷的起因都有幾種。人為錯誤無疑是最常見的。

圖片

圖片

檢測產品缺陷的理想方法

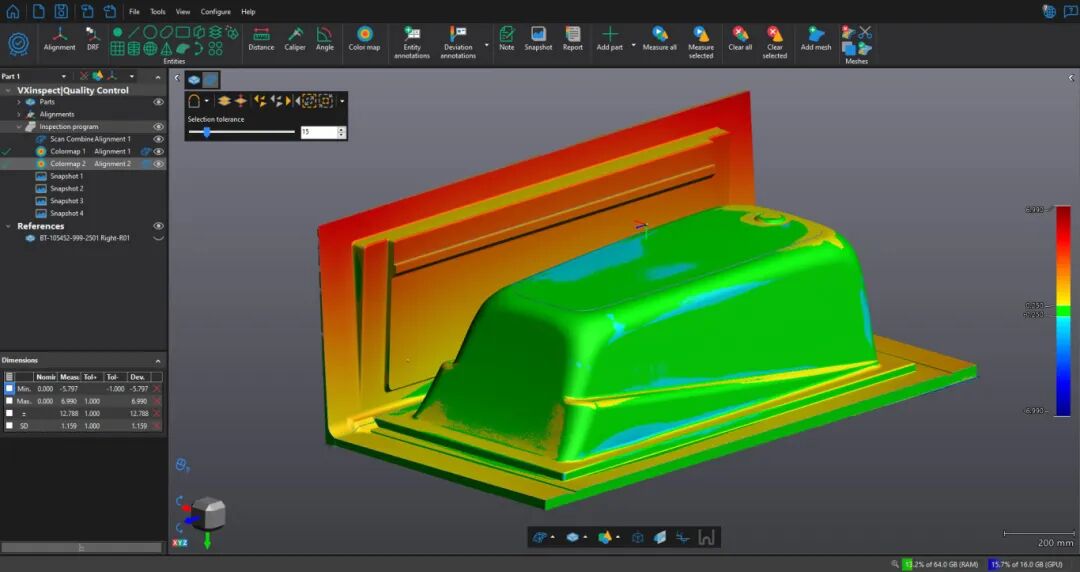

當不可預測的現象改變了成品零部件時,質量控制的迭代過程就開始了。好的方法是在調整模具之前對零部件進行處理。更確切地說,這種方法包括生產一個零部件,使用質量控制設備和檢測軟件測量它,并分析該零部件與 CAD 模型之間的偏差。因此,如果我們注意到某處缺少(或多出)幾厘米,我們就可以在鑄模、沖?;驃A具上的相應表面進行打磨或添加材料。因此,模具的迭代是在測量成品零部件之后進行的。


一旦這個操作完成,我們就重新開始生產流程,生產一個新的零部件,然后再次測量該零部件以驗證是否還存在任何偏差。這個迭代過程將一直循環進行,直到獲得理想的零部件(即:當生產出來的零部件與其 CAD 模型一致時)。

圖片

圖片

生產缺陷較少的零部件的理想解決方案

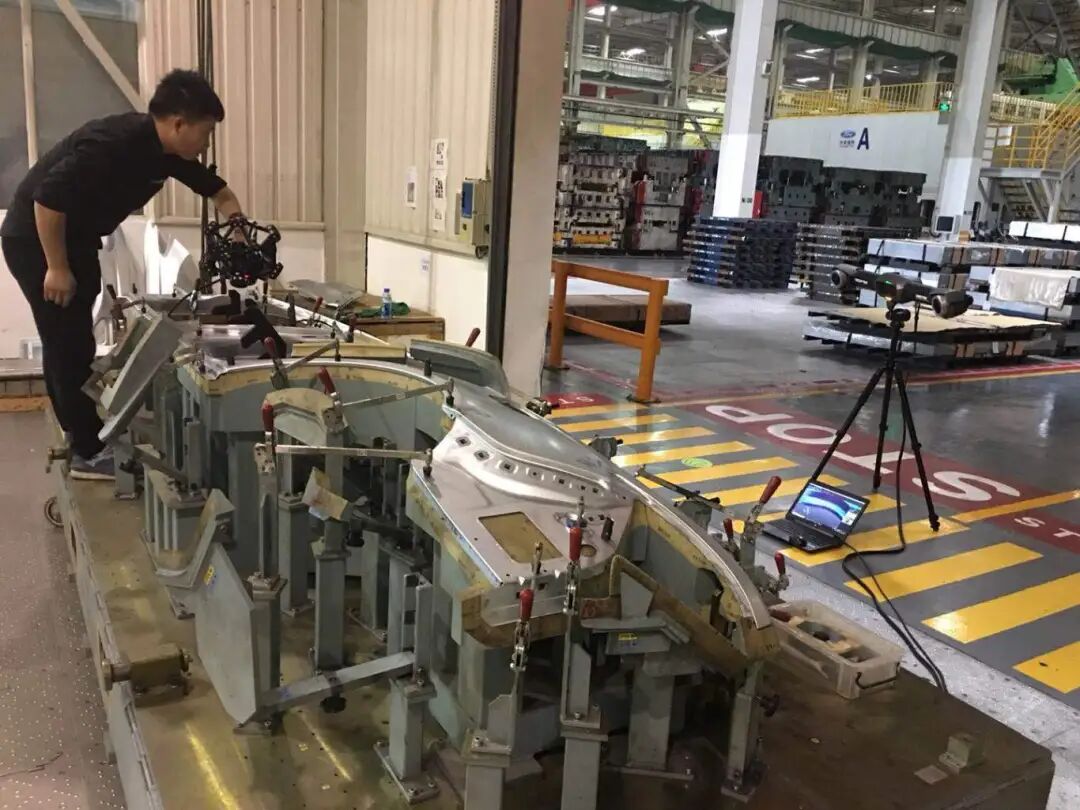

這種反復的質量控制過程需要快速的測量設備,以便及時提供完整的尺寸信息,毫不拖延地生產下一個部件。測量工具還必須便于攜帶,以便在車間直接測量工件。這樣,工件就不必再送到坐標測量機 (CMM) 處,從而節省了寶貴的時間,并可進行更多檢測。測量儀器也應易于使用,其數字化的“合格/不合格"功能可讓操作人員快速評估尺寸測量結果,并輕松識別不符合公差要求的工件。最后,它應該能夠測量各種類型的尺寸、飾面和幾何形狀,而無需表面準備工作。

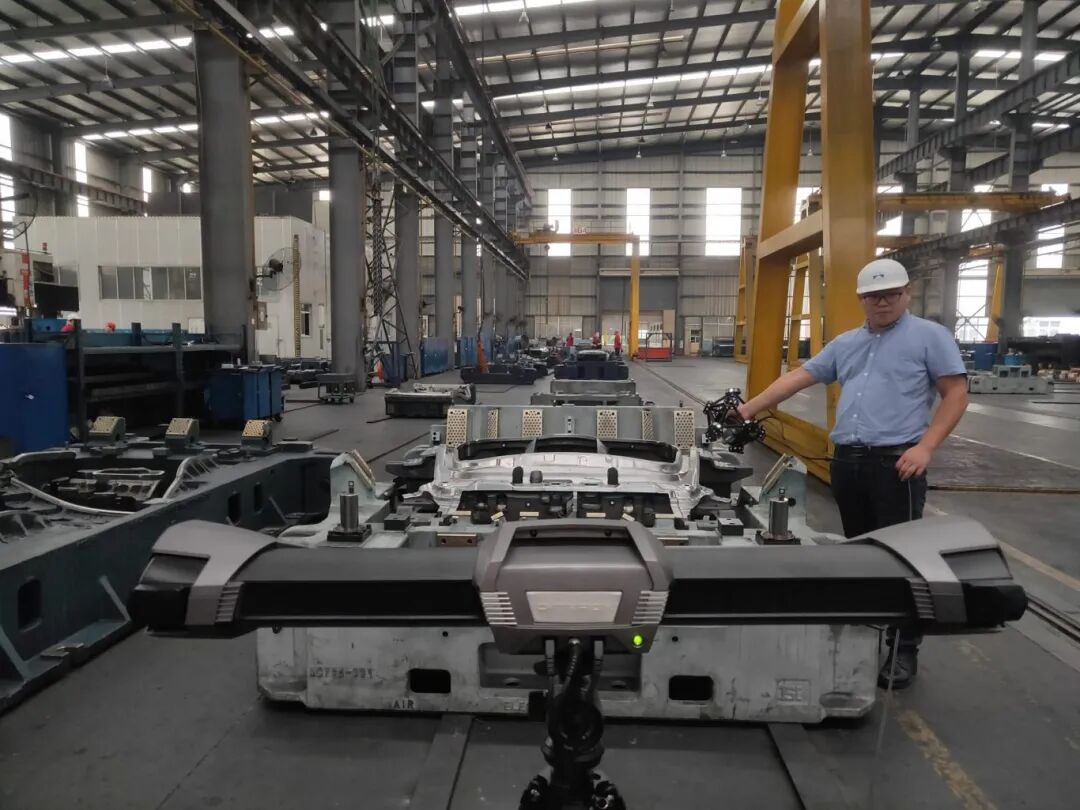

三維掃描技術產品速度快、便攜、用途廣泛,可以滿足這些要求,使生產和質量團隊能夠檢測部件并發現缺陷,尤其是第一類和第二類缺陷。事實上,三維掃描儀通過減少目視檢查或?qū)κ謩庸ぞ叩氖褂?,有助于減少制造過程中人為因素的影響。它們還可以測量部件的磨損情況,幫助了解應該在何時更換夾具或模具。

圖片

圖片

三維掃描的優勢:通過優化檢測時間提高工件質量















更高效的檢測

當質量控制人員發現生產缺陷時(即生產出來的部件不符合技術要求),公司就會展開調查,陷入一種壓力重重、忐忑不安的局面。但是有了三維掃描技術產品之后,質量團隊現在可以通過快速獲取大量數據并直接在車間進行調查,找到根本原因,避免進一步的延誤。


檢測更多部件和特征

由于三維掃描技術產品比坐標測量機速度更快,獲取的數據更多,因此可以測量更多工件或檢測更多特征,并提供更詳細的信息。這樣,管理人員就可以做出更好的決策,優化生產流程。此外,通過直接在生產車間測量工件而無需將工件送至計量實驗室,質量團隊節省了時間,并可以檢測更多的工件。


通過逆向工程優化迭代過程

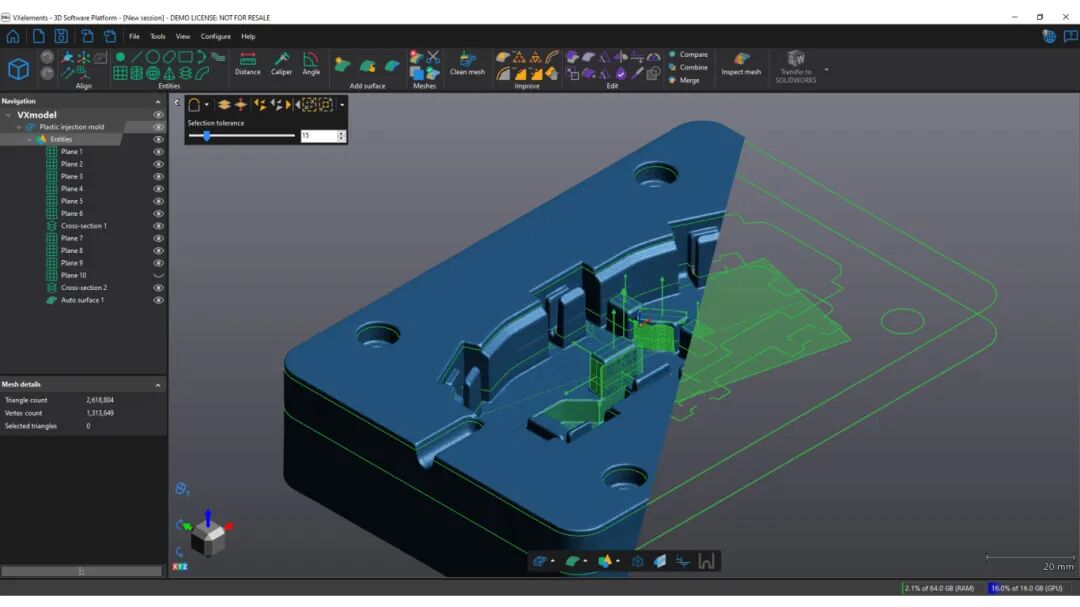

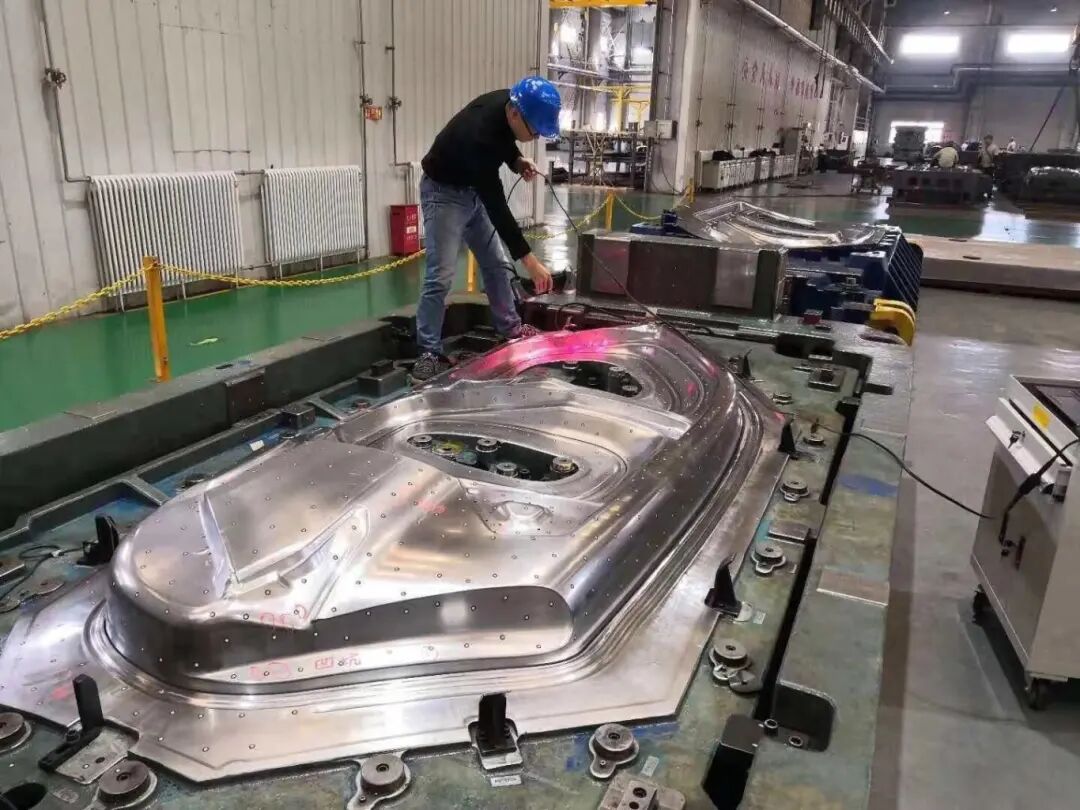

一旦經過認證的模具生產出符合技術要求的成品,就可以對鑄模、沖?;驃A具進行掃描,以進行逆向工程。因此,如果模具磨損,需要更換新的模具,我們將不會在下一個生產過程中使用標稱模型。取而代之的是,我們可以直接使用數字化的模型來制造符合檢驗標準的部件。這就為未來的生產優化了初始迭代過程。

圖片

圖片

即使是企業,也不可避免有產品缺陷














生產過程中隨時可能出現不可預測的現象。由于這些現象可能會導致意想不到的回彈或收縮,因此有必要進行調整,以確保模具不僅與標稱型號一致,還能生產出滿足客戶需求的優質部件。因此,質量團隊必須擁有正確的測量設備,以便快速檢測和糾正缺陷。

三維掃描為這些所需的迭代提供了便利。由于其速度、便攜性和多功能性,它是坐標測量機的有效替代方案,這樣,坐標測量機就能空出來處理關鍵的和最終的檢測任務。此外,三維掃描還可以對能生產出優質零部件的模具進行逆向工程,進行更多的質量檢查,快速糾正隨時可能發生的意外問題。

簡而言之,三維掃描設備為制造業提供了更多的關鍵信息,使質量檢驗員能夠更快地測量更多的部件和特征。三維掃描儀不僅能接管坐標測量機的檢測任務,還能保證最大限度地減少檢測時間和生產成本,從而提高部件質量。
圖片















領拓儀器作為形創品牌的授權代理商,可為產品及其零部件的質量控制提供完整的解決方案。歡迎留言交流~
