應用案例 | 貴金屬制備之灰吹法提純黃金

灰吹法

一種金銀共生分離和銀鉛分離出銀的方法。把含雜質金屬的黃金和（或）銀放在高溫爐內灰皿（由耐火或耐高溫材料制成的平底多孔盤）中熔化，隨后在其上面吹入熱空氣氣流來分離掉雜質的過程。鉛，銅，錫和其他需分離的金屬雜質被熱空氣氧化，一部分揮發(fā)，一部分被灰皿吸收。留下金和銀的合金。

CF黃金灰吹爐

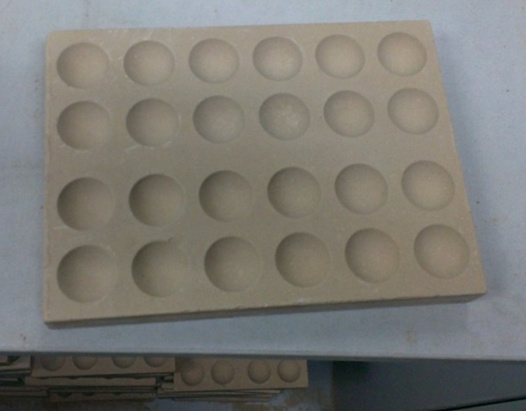

灰皿如圖所示

根據ISO 11426:2021標準流程：

1. 在天秤上稱取一定量的樣品，精確到0.01。

2. 樣品和與預定數量的銀一起包裹在鉛箔里，這有助于在加熱時去除比較容易被氧化或腐蝕的金屬。

3. 樣品被置于特殊的灰皿上，在灰吹爐內加熱熔化。

4. 加熱樣品到1000℃左右。在該溫度下，灰皿吸收鉛和任何其他比較容易被氧化或腐蝕的金屬氧化物。

5. 冷卻后，將殘余物壓成薄片，卷成圓筒狀。

6. 用硝酸溶解銀，完成整個過程，留下純金。

7. 最終得到的純金與原始樣品重量對比計算出樣品純度。

整個灰吹法中，因為要加入鉛的原故，在高溫燒灼過程會產生鉛蒸汽。相信很多人熟悉爐子保溫材料特性，重金屬如鉛的揮發(fā)物會直接“腐蝕"陶瓷保溫材料，即使使用更致密的保溫磚結構爐膛，如果揮發(fā)的鉛蒸汽不及時排出爐膛，也會損壞保溫磚和加熱元件。最常見的是冷凝后沉積在其表面。

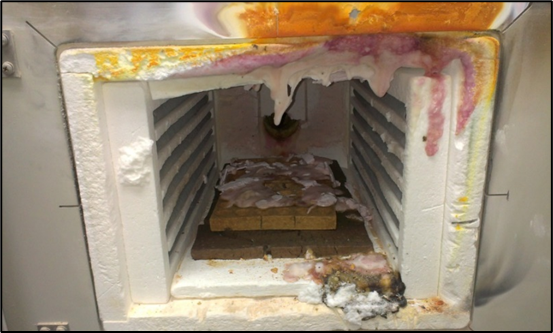

如圖所示，被鉛蒸汽損壞的爐膛保溫材料

卡博萊特蓋羅CF系列黃金灰吹爐為廣大用戶早已考慮到了這些問題，整個爐膛采用致密的保溫磚，以及優(yōu)化了爐膛內空氣對流，以及可調節(jié)的空氣進氣流量，使鉛對爐膛的影響降低。為進一步加強對加熱元件的保護，提升加熱效率，CF黃金灰吹爐采用于碳化硅加熱元件，并用碳化硅板隔絕與樣品直接接觸。

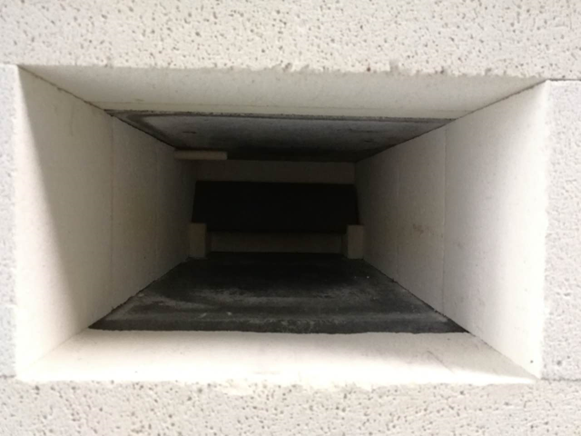

如圖所示，CF系列的爐膛，加熱元件位于黑色的碳化硅板背面。

最后，關于鉛蒸汽的處理和鉛回收。因為鉛對于人體有神經毒性，首先設備必須放置在一個有效排風系統(tǒng)下方，設備工作時含鉛的廢氣通過隔熱的排氣管排出，鉛冷凝后會掉落在廢氣管道末的收集盒內，定期清理，避免污染實驗室環(huán)境。

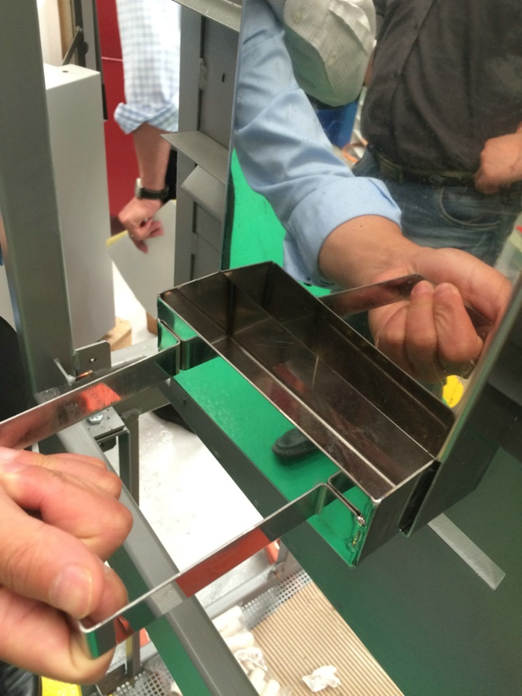

如圖所示，鉛冷凝收集盒，可抽出清理
