應(yīng)用案例 | 銅合金樣品的硬度測試

時(shí)間：2024/6/5閱讀：298

硬度測試是檢測材料性能的重要指標(biāo)之一，適用于大多數(shù)材料，尤其是金屬。硬度測試技術(shù)可以作為其他材料表征技術(shù)的補(bǔ)充，并且經(jīng)常和其他方法如拉伸和壓縮測試一起，提供材料性能的關(guān)鍵信息。銅是我們生活中常見的金屬。本次實(shí)驗(yàn)我們對某一銅合金樣品進(jìn)行硬度測試，來看看它的硬度在哪一范圍。

實(shí)驗(yàn)部分

01.實(shí)驗(yàn)介紹

為了得到準(zhǔn)確硬度值，需要對硬度測試的樣品進(jìn)行表面拋光處理，使表面平整度達(dá)到3 µm下。本次實(shí)驗(yàn)會(huì)先對樣品進(jìn)行鑲嵌成型，再采用磨拋機(jī)對樣品表面進(jìn)行磨拋，最后使用硬度計(jì)測試制備好的樣品。

02.樣品處理

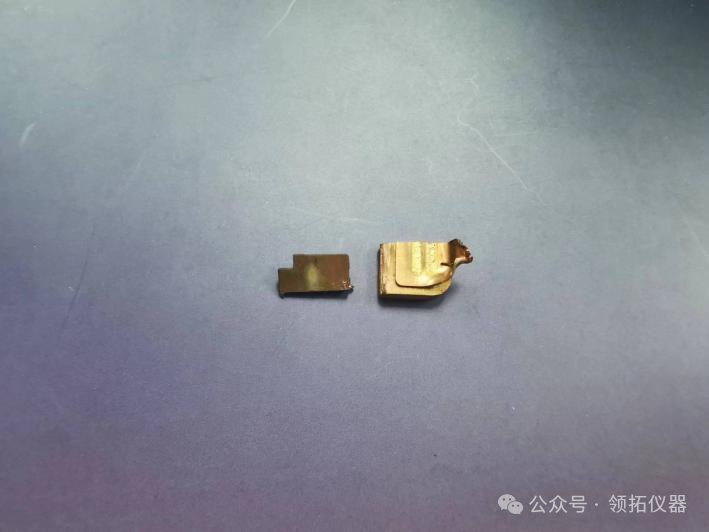

取1 cm*1 cm以內(nèi)大小銅合金樣品進(jìn)行鑲嵌。鑲嵌采用標(biāo)樂EpoxiCure2環(huán)氧樹脂及固化劑，鑲嵌時(shí)間為 8 h。

圖1 標(biāo)樂EpoxiCure2環(huán)氧樹脂及固化劑

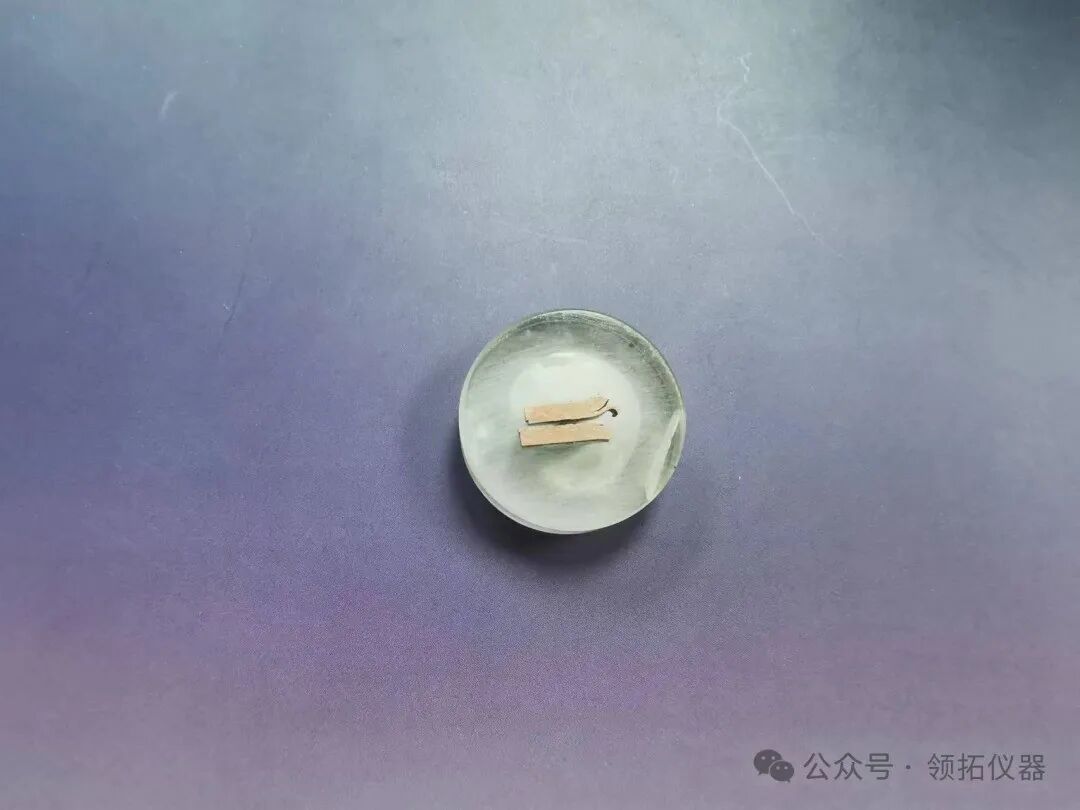

圖2 樣品鑲嵌示意圖

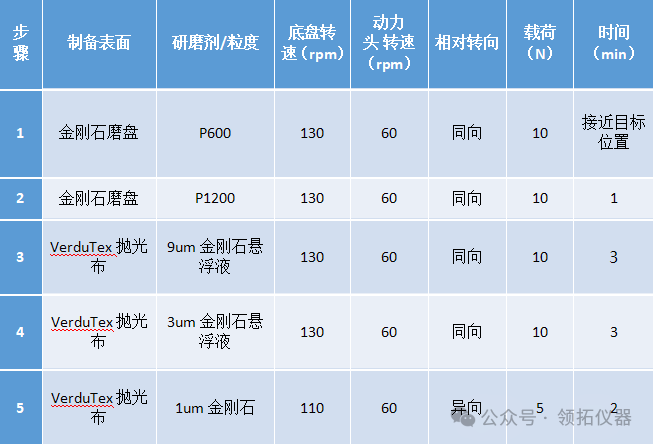

鑲嵌完成后，將樣品放在EcoMet 30自動(dòng)磨拋機(jī)上進(jìn)行研磨拋光。研磨參數(shù)如下表：

研磨完成后的樣品表面粗糙度小于1 µm，符合維氏硬度測試要求，可以進(jìn)行硬度測試。

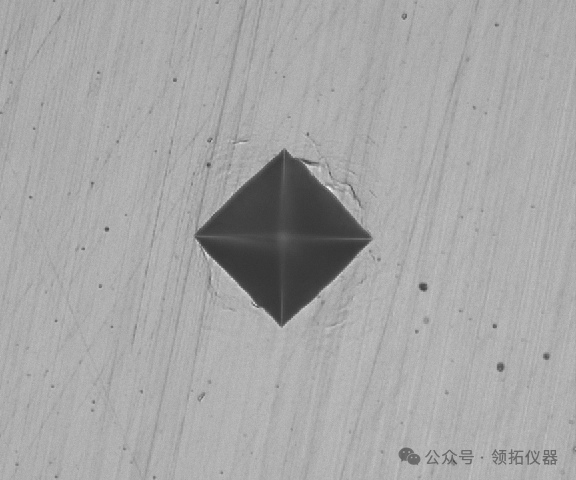

圖3 硬度測試壓痕圖

測試：根據(jù)樣品厚度測算出樣品可采用1 kgf進(jìn)行測試，對樣品取多點(diǎn)進(jìn)行硬度測試，求平均值。

03.樣品結(jié)果

經(jīng)過上述鑲嵌、磨拋以及維氏硬度壓痕測試流程，我們可以獲取銅合金樣品的壓痕圖像，利用軟件自動(dòng)測量樣品的壓痕對角線長度，可計(jì)算得到樣品的硬度值數(shù)據(jù)，再根據(jù)多組數(shù)據(jù)求平均值，獲得此銅合金的硬度值結(jié)果為450 HV1。

總結(jié)

對于銅合金這類金屬樣品，我們可以在鑲嵌完后快速地制備出符合硬度測試的表面，并通過全自動(dòng)維氏硬度計(jì) VH 3100的自動(dòng)測試和自動(dòng)測量功能，高效率快速獲得樣品的硬度數(shù)據(jù)。

所用設(shè)備

標(biāo)樂 EcoMet 30 自動(dòng)磨拋機(jī)

EcoMet30專為連續(xù)使用的實(shí)驗(yàn)室環(huán)境而設(shè)計(jì)并經(jīng)過了大量的測試，具有可編程、用戶友好型觸摸屏，可確保良好的質(zhì)量和可重復(fù)性。它有單盤和雙盤兩種型號(hào)，適合多用戶使用，最多可集成 3 個(gè) Burst 拋光液配送模塊，實(shí)現(xiàn)任務(wù)自動(dòng)化，使用戶能夠騰出時(shí)間處理其他優(yōu)先事項(xiàng)。

威爾遜 VH 3100 全自動(dòng)維氏硬度計(jì)

Wilson VH 3100 自動(dòng)化維氏/努氏硬度計(jì)適用載荷范圍非常寬，為50 gf至10 kgf，配備了安全防碰撞技術(shù)以及行業(yè)內(nèi)先進(jìn)的光學(xué)系統(tǒng)。這種組合使Wilson VH 3100滿足幾乎所有維氏/努氏測試要求,長工作距離物鏡和高精度自動(dòng)臺(tái)使其成為強(qiáng)大的測試系統(tǒng)。

領(lǐng)拓實(shí)驗(yàn)室致力于材料分析業(yè)務(wù)，有硬度計(jì)、金相制樣設(shè)備，顯微鏡，掃描電鏡，電鏡制樣設(shè)備，氣相色譜儀，三維掃描儀等多種材料表征分析設(shè)備，配備專業(yè)的技術(shù)支持人員，可做樣品檢測、設(shè)備租賃、培訓(xùn)等業(yè)務(wù)，歡迎前來參觀交流。如有需求，可添加客服溝通。

應(yīng)用案例 | 銅合金樣品的硬度測試

會(huì)員登錄

收藏該商鋪

提示
