目錄:深圳市科晶智達科技有限公司>>涂布設備>>卷對卷涂布機>> MSK-AFA-EI300間歇型實驗涂布機
| 產地類別 | 國產 | 應用領域 | 能源,電氣 |
|---|
MSK-AFA-EI300間歇型實驗涂布機，卷對卷方式，連續和間歇涂布，幅寬300mm，涂布寬度50-260mm，涂布面密度精度±1.5%，150℃熱風烘箱，適用于8-30μm厚金屬基材，含漿料攪拌、收卷糾偏功能，可選配NMP處理、等離子清洗。
| 功能特點 |
|---|
● 轉移涂布：
1、 較寬的涂布窗口，適應多種涂布場景，尤其適用于前期研發階段；
2、可實現連續和間歇涂布;
3、逗號刮刀計量，刮刀高度手工調節，涂布精度高;
4、手工調節涂布寬度；
5、料盒含攪拌功能。
● 基材張力控制，走帶穩定，配置收卷糾偏裝置；
● 熱風式烘箱，上、下雙面吹風，干燥效果優質；
● PLC控制，HMI操作，方便易用；
● 可選配劑處理裝置。
| 技術參數 | |
|---|---|
| 電源 | 單相AC220V±10%，頻率50Hz，功率5KW |
| 氣源 | 0.5-0.8MPa壓縮空氣 |
| 涂布類型 | 連續涂布、間歇涂布 |
| 適用體系 | 正極油系漿料（鈷酸鋰、磷酸鐵鋰、錳酸鋰、三元）、負極水系漿料（石墨、硅系負極）、超級電容器漿料 |
| 導輥幅寬 | 300mm |
| 基材幅寬 | Max.280mm |
| 涂布寬度 | 50～260mm，可通過擋板調節 |
| 機械速度 | 0.01-0.7m/min |
| 涂布速度 | Max.0.3m/min（參考石墨負極涂布速度，粘度2000 mPa.s ，固含量45%，涂層干厚90μm） |
| 涂布鋼棍 | Ф100mm，表面鍍鉻，圓跳動≤3μm（機械千分表測量） |
| 涂布膠輥 | Ф100mm，表面三元乙丙橡膠 |
| 膠輥移動 | 氣缸驅動 |
| 涂布刮刀 | Ф100mm，表面鍍鉻，單刃 |
| 刮刀調節 | 手動調節，千分表顯示精度1μm |
| 涂布厚度 | 連續涂布單面干厚度：30～150μm （視漿料確定，參考材料要求） 間歇涂布單面干厚度：30～100μm （視漿料確定，參考材料要求） 精度：≤±3μm(參考，不含邊緣異常區域，取樣測量標準見產品評估) |
| 面 密 度 | ≤±1.5%（不含箔材，不含邊緣異常區域，取樣測量標準見產品評估） |
| 涂布長度 | 涂層長度10～5000mm，留白長度10～500mm，精度±1mm |
| 兩面對齊 | ±0.5mm（長度方向） |
| 料盒容積 | 約0.7L(涂布寬度160mm) |
| 干燥單元 | 單節長度0.8m，共1節（標配為熱風干燥）定 |
| 干燥溫度 | Max.150℃,均勻性±5℃（工作位置，首尾除外），可設定 |
| 進 風 | 離心風機，風量198 m^3?h ，功率50W |
| 排 風 | 離心風機，風量570 m^3?h ，功率200W，接口：5寸鋁箔風管 |
| 加 熱 箱 | U型加熱管，共4KW |
| 張力控制 | Max.60N |
| 收放卷徑 | Max.Ф250mm |
| 收放卷芯 | 3英寸脹軸 |
| 操作方向 | 沿箔材傳遞方向，右側為操作側 |
| 設備尺寸 | L1650*W950*H1050mm |
| 重量 | 約1000 kg |

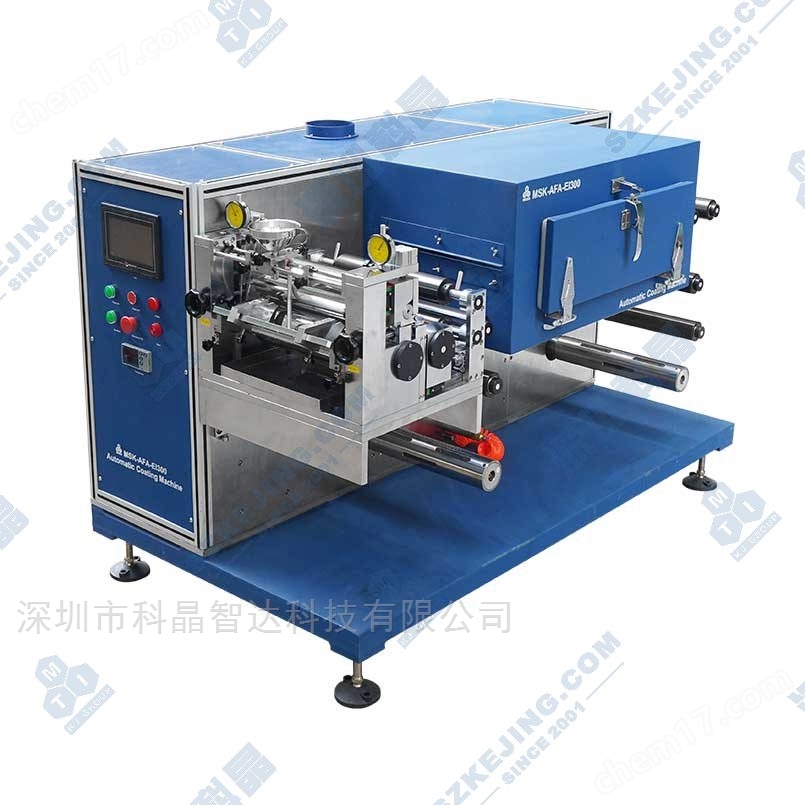

MSK-AFA-EI300 間歇型實驗涂布機
