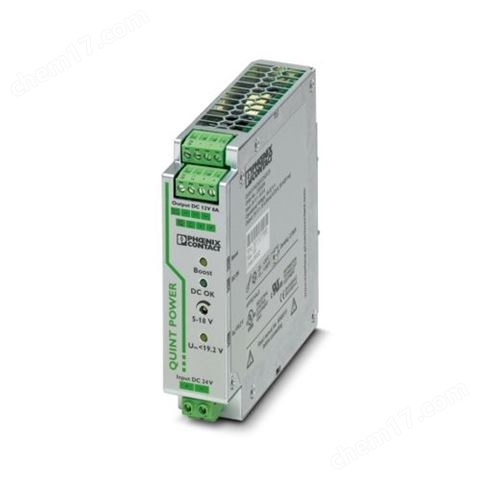

菲尼克斯 DC/DC轉換器 2320115

菲尼克斯  DC/DC轉換器 2320115   QUINT-PS/24DC/12DC/ 8

效率 > 90 %

輸出特性 U/I

額定輸出電壓 12 V DC ±1 %

輸出電壓（USet）的設置范圍 5 V DC ... 18 V DC (> 12 V DC，限制穩定容量)

額定輸出電流（IN） 8 A (-25 °C ... 60 °C)

POWER BOOST (IBoost) 10 A (-25 °C ... 40 °C恒定，UOUT = 12 V DC )

選擇性熔斷 (ISFB) 48 A (12 毫秒)

熱磁斷路器類型 B2 / B4 / C2

衰減 60 °C ... 70 °C (2.5 %/K)

反饋電壓電阻 25 V DC

輸出端處的過電壓保護 (OVP) < 25 V DC

最大電容負載 無限

主動電流限制 15 A

控制偏差 < 1 % (負載的變化，靜態10 % ... 90 %)

< 2 % (負載的變化，動態10 % ... 90 %)

< 0.1 % (輸入電壓的變化范圍為±10 %)

殘波 < 20 mVSS

防短路保護 是

輸出功率 96 W

峰值切換電壓額定負載 < 10 mVSS (20 MHz)

最大空載功耗 2 W

最大額定負載功率損耗 10.5 W

上升時間 < 2 ms (UOUT (10 % ... 90 %))

并連 是，用于冗余和增加容量

串連 是

信號: DC OK有源

輸出說明 UOUT>0.9xUN： 高信號

開關電壓范圍 12 V DC

最大沖擊電流 < 20 mA (防短路保護)

信號: POWER BOOST，有源

輸出說明 IOUTN: 高信號

開關電壓范圍 12 V DC

最大沖擊電流 < 20 mA (防短路保護)

信號: UIN OK，激活

輸出說明 UIN > 19.2 V：高信號

開關電壓范圍 12 V DC

最大沖擊電流 ≤ 20 mA (防短路保護)

連接數據

輸入

連接方式 可插拔螺釘連接

剛性導線最小橫截面 0.2 mm2

剛性導線最大橫截面 2.5 mm2

柔性導線最小橫截面 0.2 mm2

柔性導線最大橫截面 2.5 mm2

最小導線橫截面AWG 24

最大導線橫截面AWG 12

剝線長度 8 mm

螺紋 M3

最小緊固扭矩 0.5 Nm

最大緊固扭矩 0.6 Nm

輸出

連接方式 可插拔螺釘連接

剛性導線最小橫截面 0.2 mm2

剛性導線最大橫截面 2.5 mm2

柔性導線最小橫截面 0.2 mm2

柔性導線最大橫截面 2.5 mm2

最小導線橫截面AWG 24

最大導線橫截面AWG 12

剝線長度 7 mm

螺紋 M3

最小緊固扭矩 0.5 Nm

最大緊固扭矩 0.6 Nm

信號

剛性導線最小橫截面 0.2 mm2

剛性導線最大橫截面 2.5 mm2

柔性導線最小橫截面 0.2 mm2

柔性導線最大橫截面 2.5 mm2

最小導線橫截面AWG 24

最大導線橫截面AWG 12

螺紋 M3

最小緊固扭矩 0.5 Nm

最大緊固扭矩 0.6 Nm

信號處理

信號類型 LED

有源開關輸出

繼電器觸點

信號輸出: DC OK有源

狀態顯示 “DC OK" LED 綠色

顏色 綠色

信號輸出: POWER BOOST，有源

狀態顯示 "BOOST" LED（黃色）/IOUT > IN：LED亮

顏色 黃色

關于狀態顯示的注意事項 LED燈亮

信號輸出: UIN OK，激活

狀態顯示 LED“UIN < 19.2 V"黃色/UIN < 19.2 V DC：LED亮

顏色 黃色

關于狀態顯示的注意事項 LED燈亮

電氣特性

相數 1

絕緣電壓輸入／輸出 1.5 kV (類型測試)

1 kV (常規測試)

1 kV (類型測試)

產品屬性

         尺寸

                      安裝

     材料規格

外殼材料 金屬

外殼類型 鋁 (AlMg3)

蓋罩型號 鍍鋅薄鋼板，無鉻（VI）

環境和真實條件

                    標準和規范

           認證

      電磁兼容數據

                                                                                      商業數據

訂貨號 2320115

包裝單位 1 pc

最小訂貨量 1 pc

銷售關鍵代碼 CMDQ42

產品關鍵代碼 CMDQ42

GTIN 4046356482233

單件重量（含包裝） 868.2 g

單件重量（不含包裝） 853 g

原產地 IN
