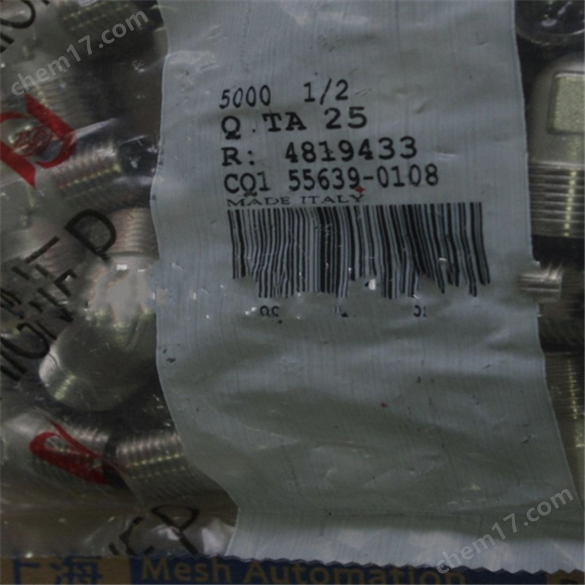

當前位置：上海韜世實業發展有限公司>>意大利 安耐AIGNEP>>快插接頭>> 0053100003/436SW00002安耐AIGNEP531/436SW模具冷卻快插接頭
| 參 考 價 | 面議 |
產品型號0053100003/436SW00002
品 牌AIGNEP/安耐
廠商性質經銷商
所 在 地上海市
更新時間：2025-10-20 16:54:44瀏覽次數：1111次
聯系我時，請告知來自 化工儀器網
安耐aignep直角接頭加長型5012100001-4-1/8
安耐aignep直角接頭外螺紋5012600001-4-1/8
50105安耐aignep直角接頭可旋轉內螺紋
| 供貨周期 | 一周 | 應用領域 | 化工,電子/電池,包裝/造紙/印刷,制藥/生物制藥,汽車及零部件 |
|---|
安耐AIGNEP531/436SW模具冷卻快插接頭主要特點
531 公插與 436SW 母體，統一 430 系列；互配可靠。
531 為“Taper+預涂膠"，擰裝即密封，減少纏生料帶。
436SW 帶 90°軟管倒鉤，走管緊湊，壓降?。o閥直通）。
黃銅/鎳鍍等多規格，提供尺寸表與證書下載。
專為模具冷卻開發，裝卸頻繁、耐用穩定。
工作原理
快速接頭以套筒+鋼珠鎖止構成。當531公插推入436SW母體，鋼珠沿導槽卡入保持溝，靠彈簧維持鎖緊；無閥結構使通道全開、流阻更低。拔出時回退套筒解除鎖止，實現快速斷開（斷開時因無閥會有少量介質外溢，屬設計特性）。
技術參數
代號：公插頭 531（示例代碼0053100003＝3/8 Taper預涂）；
母體 436SW（示例436SW00002＝倒鉤?9、90°、無閥）。
尺寸（436SW）：提供 A/B/C/D 與規格 6、9 等；436SW00002對應 ?9。
工況（系列典型）：壓力至 15 bar，溫度 –15…+200 °C 介質：水/冷卻水/油

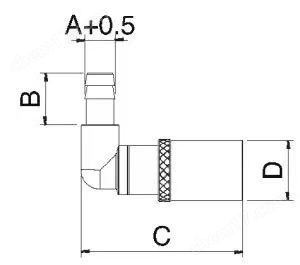

531/436SW結構尺寸圖
安耐AIGNEP531/436SW模具冷卻快插接頭應用領域
注塑模具/壓鑄模具冷卻回路，模溫機與模具間軟管快速連接；亦用于油溫機、測試臺冷卻支路等需頻繁拆裝的流體管路
選型建議
先按介質與流量確定是否選“無閥直通"（追求低壓降）或帶閥型；再按軟管內徑定 436SW 倒鉤（如 ?9），按設備接口定 531 螺紋規格（如 3/8 Taper 預涂）。同一回路保持同系列/同規格，避免不同輪廓混用。
安裝及注意事項
斷壓后操作，避免無閥斷開時介質噴濺；
531 預涂螺紋一次性擰裝，勿再加生料帶；
436SW 倒鉤端配管卡或卡箍，確保拉脫力；
避免強扭與側向拉力，按直線插拔；
定期檢查 O 形圈與鎖珠磨損，損壞即更換。
維護保養
保持接頭與軟管端潔凈，防止粉屑損傷密封；
例行潤濕密封圈（按廠家建議介質）以延壽；
發現滴漏/插拔阻滯時，檢查 O 形圈與鎖止機構并更換。
同系列/替代
435SW 直通母體（無閥）、其他 430 系列母體/公插；同系列可與 531 互配。
衍生產品
如需帶閥自封、不銹鋼或歐式/瑞士等不同輪廓，AIGNEP 還有 100/110/730/740/63740 等系列可選（覆蓋DN、材質與閥型差異）。
