產品簡介
詳細介紹
蒸餾水流量計（電磁流量計）由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
工作原理：
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。
蒸餾水流量計特點：
1.儀表結構簡單、可靠，無可動部件，工作壽命長。
2.無截流阻流部件，不存在壓力損失和流體堵塞現象。
3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
4.具有管道式、插入式便于安裝。
5.具備一體型和分體型便于選擇。
6.測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
7.采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
8.采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
9.多種信號傳輸方式和電源供電方式。
10.高清晰度LCD背光顯示。
電磁流量計的主要優點：
1·電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗低的流量儀表之一。
2·可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部*流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。
產品選型
型號 | 口徑 |
| |||||||
LS-LDE | 15~2600 | ||||||||
|
| 代號 | 安裝形式 |
| |||||
Y | 一體式 | ||||||||
F | 分體式 | ||||||||
| 代號 | 轉換器型號 | |||||||
ZA | 圓形 | ||||||||
ZB | 方形 | ||||||||
| 代號 | 輸出信號 | |||||||
I.4 | 4~20mA | ||||||||
f | 頻率1KHz | ||||||||
Rs | 串行通訊（485） | ||||||||
C | 控制輸出 | ||||||||
| 代號 | 防爆要求 | |||||||
N | 無防爆 | ||||||||
EX | 防爆（僅適用于分體式） | ||||||||
| 代號 | 介質溫度 | |||||||
T1 | ≤65℃ | ||||||||
T2 | ≤120℃ | ||||||||
T3 | ≤180℃(僅適用于分體式） | ||||||||
| 代號 | 內襯材質 | |||||||
NE | 氯丁橡膠（≤65℃） | ||||||||
PTFE | 聚四氟乙烯（≤189℃） | ||||||||
PVC | 聚氯乙烯（≤70℃） | ||||||||
| 代號 | 電極材質 | |||||||
316L | 不銹鋼 | ||||||||
HC | 哈氏合金C | ||||||||
HB | 哈氏合金B(yǎng) | ||||||||
Ti | 鈦 | ||||||||
Ta | 鉭 | ||||||||
電磁流量計安裝點的選擇：
1、盡量避開鐵磁性物體，高射頻，強震動干擾源及具有強電磁場設備（如大功率電機、大型變壓器等），以免磁場影響傳感器的工作磁場和流量信號；
2、應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝；
3、應盡量避免日曬雨淋，環境溫度應在-20～60℃及相對濕度小于95%；
4、選擇便于維修，活動方便的地方；
5、電磁流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側；

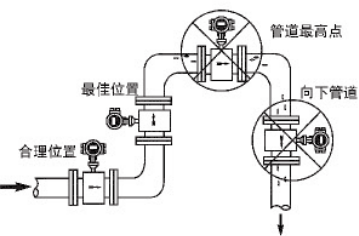

電磁流量計安裝注意事項：
1、傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求電極的中心連線處于水平狀態。
2、介質在安裝位置應該滿管流動，避免不滿管及氣泡附著在電極上。
3、對于液固兩相流體，采用垂直安裝，使被傳感器襯里磨損均勻，延長使用命。
4、流量計安裝位置介質不滿管時，可采取抬高流量管后端管路的方法,使其滿管，嚴禁在管道較高點和出水口安裝流量計。
5、修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足：前直管段≥5D,后直管道≥2D(D為管徑)。
6、前后直管段為流量計前≥5D，后端≥3D。
7、不把流量計安裝在被測流體電導率極不均勻的地方。在上游有化學物質注入的情況下，極易導致電導率的不均勻性，從而對流量指示產生嚴重干擾。在這種情況下，建議將注入口移到下游管道。如果必須從流量計上游注入化學物質，則流量計應盡量遠離注入口（一般在20D以上）,以保證液體充分混合均勻。
