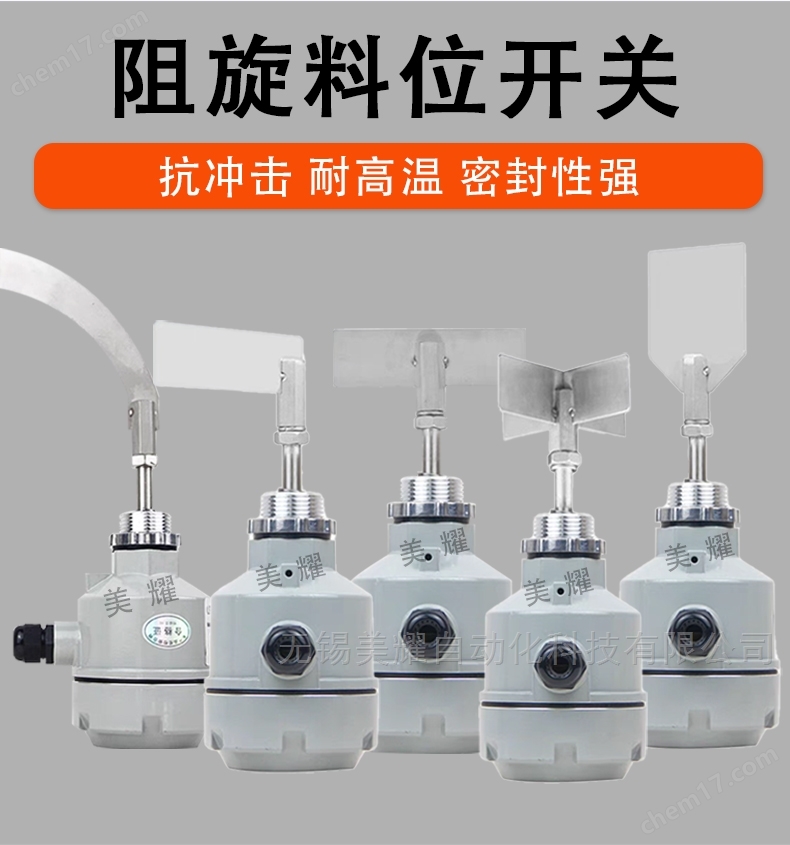

阻旋式料位開關料位計限位控制傳感器高溫防爆料位計開關24v/220v
阻旋式料位開關料位計限位控制傳感器高溫防爆料位計開關24v/220v
阻旋式料位開關（Rotary paddle switch）是物位儀表，主要用于固體顆粒及粉末物料的物位測量與控制。該裝置自19世紀發明以來，廣泛應用于工業生產過程和倉儲領域。裝置采用微型馬達驅動傳動軸與離合器聯動，當旋轉葉片接觸物料時觸發微動開關輸出信號并切斷電源，料位下降后通過彈簧拉力恢復運轉狀態。其內部設有特殊油封設計，包含離合器裝置保護馬達和雙層防塵結構，支持力矩調整，適配220VAC、110VAC、24VDC電源，接點容量為AC250V/5A SPDT，葉片轉速1r.p.m。水平安裝時需使開關與水平面呈15-20度夾角，以避免物料沖擊影響。
阻旋式控制器的工作原理是：采用交流微電機經減速后，帶動監測葉片慢速旋轉，當物料的料位上升使葉片的轉動受到阻擋時，檢測機構便圍繞主軸產生旋轉位移。此位移首先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。
當料位下降檢測葉片不再受到阻擋時，檢測機構便依靠彈簧拉力恢復原態。首先一個微動開關動作，接通電機電源使其旋轉。隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋監測葉片的轉動，此種狀態將一直保持下去。
