工業管道地下空洞Gepard便攜式探地雷達

 工業管道地下空洞Gepard便攜式探地雷達工作原理

 雷達(無線電探測和測距)  向地面發送信號，等待電信號的反射（信號的“回聲"）來探測地下異常。

 應用場景

 除了探測金屬物體外，該設備還能探測地球的自然特征，如地層、洞穴、空洞、斷層和其他非金屬物體的形成，更適合探測地下異常，如墓穴、埋藏的寶藏、埋藏的公用設施、坦克等。

 使用時注意事項

 1. 在測量過程中，重要的是保持發射天線和接收天線離地面的高度相同。

 2.  測量期間不要改變高度。通常距離應盡可能接近地面，但如果有障礙物，則必須使用更大的距離，并且在整個掃描過程 中必須保持該距離。

 3.  不要將 探地雷達 從左向右擺動。保持設備穩定，并朝著您想要掃描的方向前進。

 4.  以恒定的速度移動  探地雷達，即使它可以使用 GPS  坐標進行掃描，以相同速度移動有助于更輕松地定位目標。

 5.  如果檢測到可疑目標，請重復掃描。使用任何檢測設備，重復可檢測的對象將提高準確性。

 地面，這將是您面臨的最大挑戰。雖然該裝置可以探測到深度約為  40  米的物品，但由于土壤類型和組合多種多樣，有些地方的最大深度會小得多。

 兩種不同的掃描模式：2D 掃描、3D掃描

 2D  掃描

 此掃描模式用于在掃描場內僅掃描一條直線。因此，這對于預先檢查您所在區域是否存在潛在異 常非常有用，例如管道或隧道。 如果地下物體的水平尺寸很大，你會看到只需越過一次即可發現異常。

 3D 掃描

 使用  3D 掃 描模式時，您必須掃描多條線。 您將掃描第一條直線，然后移至左側掃描另一條線。只需重復此過程幾次即可收集完整掃描區域 的數據。 通過這種方式，您只需一次就能確定多個地下物體測量。

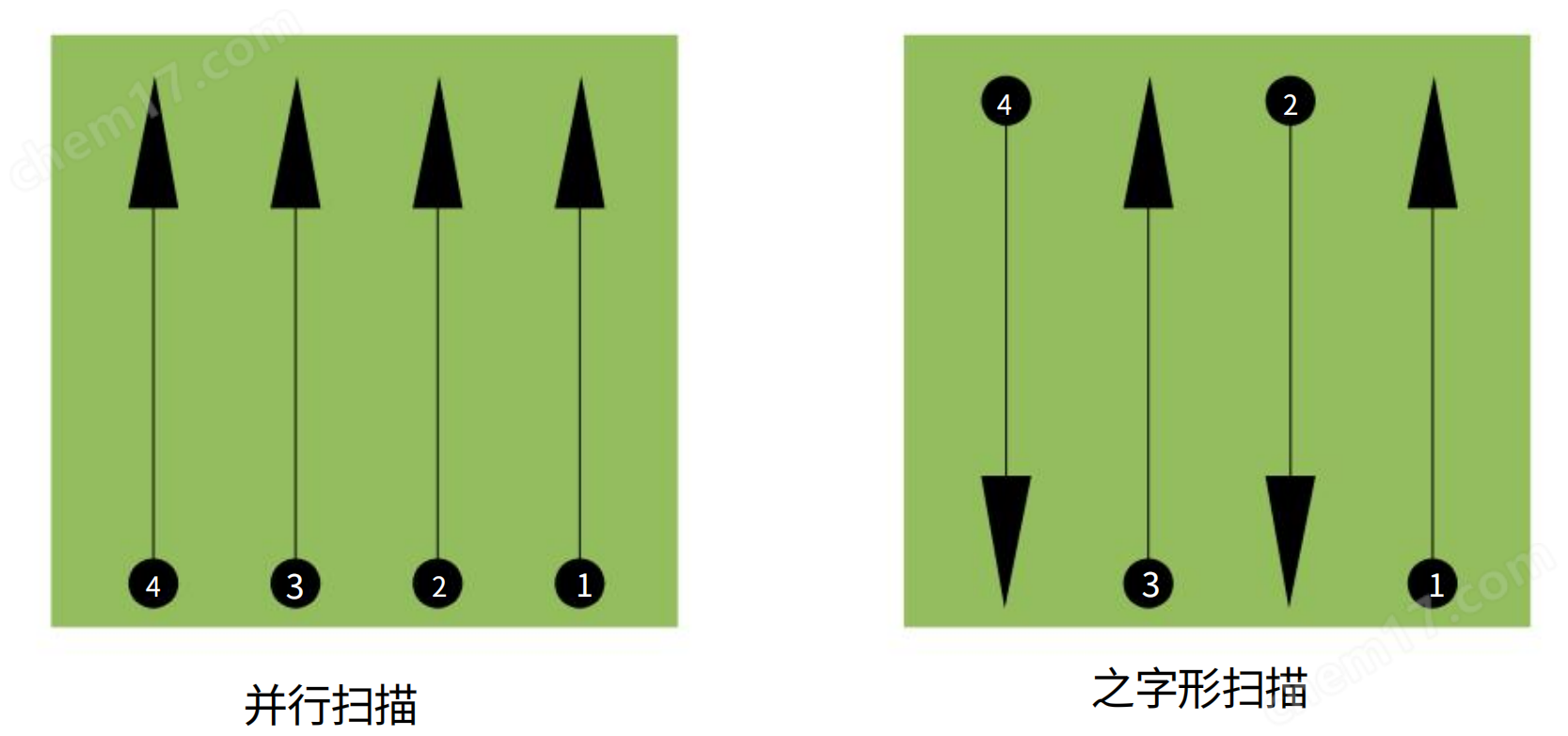

 掃描路徑：“之字形"或“平行"橫移

 之字形：兩個相鄰的掃描路徑的起始位置位于測量區域的相對側。您將在掃描路徑和返回路徑上記錄數據。

 平行線：兩條掃描路徑的起始位置總是在測量區域的同一側。您將 只能以一種方式和一個方向記錄數據，而不應記錄數據，而應返回并走回到下一個掃描路徑的起始位置。

  在“平行"模式下進行掃描時，您將從掃描區域的右下角（點）開始行走并記錄朝向該區域右上角的掃描路徑。記錄第一條線后，您應該走回起點并移動到第一條掃描線的左側以開始掃描路徑  2（點），從那里開始第二條掃描路徑。這樣，所有其他路徑都將被掃描，直到您到達掃描區域的左側。

 在“之字形"模式下進行掃描時，您還將從測量區域的右下方（點）開始行走并記錄朝向測量區域右上角的掃描路徑。與平行測量不同，您應該在沿第二條掃描路徑返回時繼續記錄數據。因此，您前往第二條掃描路徑的起點（點）并沿相反方向掃描。這樣，所有其他路徑將以“之字形"掃描模式進行掃描，直到您到達測量區域的左側為止。

 掃描路徑之間的距離在一次測量期間應保持一致，但可能因測量區域而異。如果您主要尋找較小的目標，那么您也應該選擇較小 的線間距離。標準規則是：路徑之間的距離越小，掃描就越準確。當您進行第一次掃描時，線條不應太靠近以定位可能的目標。

 選擇平行還是之字形？

 對于Gepard 探地雷達的熟練用戶來說，兩種掃描模式都適用。根據經驗，最佳圖形在“平行"模式下，由于您從同一點出發并 朝同一方向行進，因此已收到通知。這樣也更容易控制您的步行速度。 尤其是在山腰、斜坡或其他傾斜層等不平坦的地區，優先選平行模式。談到速度，經驗豐富的用戶通常會使用之字形模式進行初 始掃描，以確定該區域是否存在值得進一步研究的異常情況。

 想了解更多關于工業管道地下空洞Gepard便攜式探地雷達，請聯系客服。
