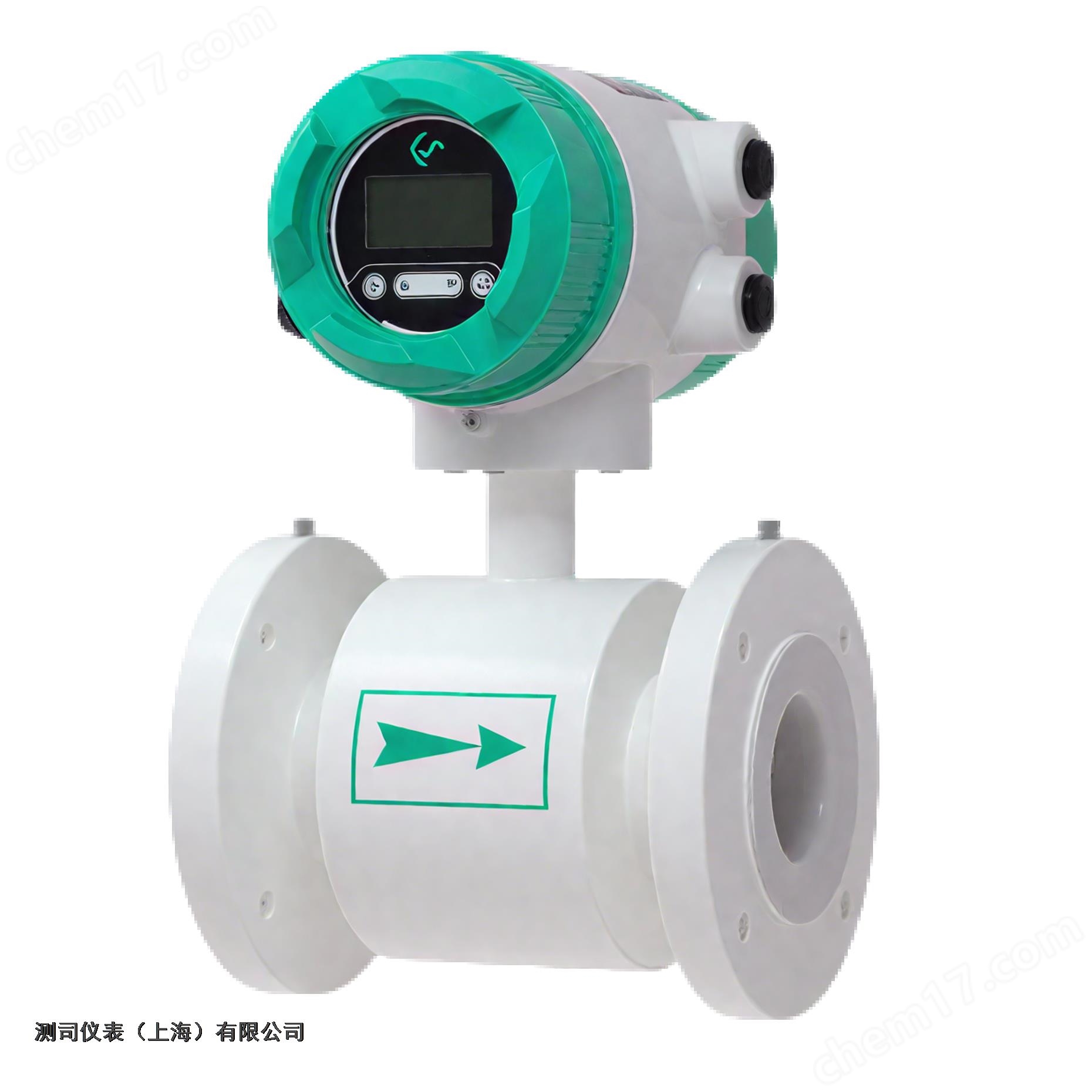

WA500-用于流量測量的電磁流量計

WA500-用于流量測量的電磁流量計

不含任何移動部件、旋轉齒輪或渦輪機或軸承,依靠?jī)蓚€(gè)電極來測量由導電流體(例如水)流過管道而產生的感應磁場的密度,不易受到軸承磨損或其他機械磨損問題的影響。

應用領域:

·污水處理

·印染化工環保

·冶金

·醫藥

·造紙

·自來水供應

優勢一覽:

·0.5%FS 測量精度

·RS485 mod-bus通信

·4-20mA 輸出可測量正向和反向流體流量

·不受液體溫度、壓力、密度的影響

·沒有壓力損失

·讀數不受密度或粘度變化的影響

WA500-用于流量測量的電磁流量計

電磁流量計的測量原理為:當液體以流量v流過直徑為D的管道時,在勵磁線圈的作用下,管道內產生磁通密度為B,即產生與流速v成比例的電動勢E: E=KXBXVXD

E一感應電動勢 K-米常數

B一磁感應密度

V-測量管截面平均流速 D一測量管內徑

感應電壓信號由兩個電極檢測并通過電纜傳輸?shù)睫D(zhuǎn)換器。經過一系列的模擬、數字信號處理后,在轉換器的顯示屏上顯示出累計流量和實時流量。

參考條件:(1)介質:水(2)溫度:20℃(3)壓力:0.1MPa(4)前直管段:≥5DN,后直管段:≥2DN

①X[米/秒]:流速

② Y[%]:實際測量值偏差(mV)

技術參數

電源：100-240VAC，50/60Hz，22VDC26VDC

能量消耗：最大15VA

信號電纜：僅適用于遙控型

屏蔽電纜：信號部分,線材:0.5mm2 Cu /AWG20

供電：24VDC...36VDC

載荷：≤750Ω

信號輸出：

數字輸出端: RS-485接口，MODBUS-RTU

模擬量輸出端： 4...20 mA模擬輸出

脈沖輸出端: 輸出脈沖寬度:0.25ms~100ms占空比:50% (脈沖頻率≥5Hz) Fmax ≤5000 cp/s0-5000Hz,UOuter≤36VDC

測量精度: 測量值的±0.5%(流速>1m/s);測量值的±0.5%±2mm/s(流速<1m/s)

最大測量誤差：±0.1C(溫度傳感器測量范圍內)

精度等級：±0.5%R

傳感器溫度范圍：-20C...120℃

環境溫度：緊湊型流量計為-10℃...55℃;遠傳流量計轉換器-10℃...60℃；遠傳流量計轉換器-10℃...55C

貯存溫度：-40℃...65℃

材質：標準壓鑄鋁,碳素鋼(可選不銹鋼法蘭)

圖形顯示：?jiǎn)紊獿CD,白色背光;尺寸:128*64像素

顯示功能：2張測量值圖片(測量值、狀況等

測量原理：法拉第電磁感應定律

功能：實時流量、流速、質量流量(密度為恒定)、實時測量和流量累計

模塊配置：信號轉換器和測量傳感器

防護等級：緊湊型:IP65；遠程型:IP65(IP68可選)
