西門子CPU模塊6ES7313-6BG04-0AB0     西門子CPU模塊6ES7313-6BG04-0AB0

潯之漫智控技術（上海）有限公司 上海詩慕自動化設備有限公司
本公司銷售西門子自動化產品，*，質量保證，價格優勢
西門子PLC,西門子觸摸屏，西門子數控系統，西門子軟啟動，西門子以太網
西門子電機，西門子變頻器，西門子直流調速器，西門子電線電纜
我公司大量現貨供應，價格優勢，*，德國*

6ES7313-6BF03-0AB0 SIMATIC S7-300, CPU 313C-2 PTP,緊湊型CUP含MPI,16數字量輸入/16數字量輸出,3個高速計數器(30 KHZ),集成接口RS485,集成24V DC 電源,128KB 工作存儲區,前連接器(1 X 40針)需要MMC卡

更多西門子S7-300PLC  銷售訂貨型號：

電源模板
6ES7 307-1BA01-0AA0
6ES7 307-1EA01-0AA0
6ES7 307-1KA02-0AA0
CPU
6ES7 312-1AE13-0AB0
6ES7 312-1AE14-0AB0
6ES7 312-5BE03-0AB0
6ES7 313-5BF03-0AB0
6ES7 313-6BF03-0AB0
6ES7 313-6CF03-0AB0
6ES7 313-6CF03-0AM0
6ES7 314-1AG13-0AB0
6ES7 314-1AG14-0AB0
6ES7 314-6BG03-0AB0
6ES7 314-6CG03-0AB0
6ES7 314-6CG03-9AM0
6ES7 315-2AG10-0AB0
6ES7 315-2AH14-0AB0
6ES7 315-2EH13-0AB0
6ES7 317-2AJ10-0AB0
6ES7 317-2EK13-0AB0
6ES7 318-3EL00-0AB0
內存卡
6ES7 953-8LF20-0AA0
6ES7 953-8LG11-0AA0
6ES7 953-8LJ20-0AA0
6ES7 953-8LL20-0AA0
6ES7 953-8LM20-0AA0
6ES7 953-8LP20-0AA0
開關量模板
6ES7 321-1BH02-0AA0
6ES7 321-1BH02-9AJ0
6ES7 321-1BH10-0AA0
6ES7 321-1BH50-0AA0
6ES7 321-1BH50-9AJ0
6ES7 321-1BL00-0AA0
6ES7 321-1BL00-9AM0
6ES7 321-7BH01-0AB0
6ES7 321-1EL00-0AA0
6ES7 321-1FF01-0AA0
6ES7 321-1FF10-0AA0
6ES7 321-1FH00-0AA0
6ES7 321-1FH00-9AJ0
6ES7 321-1CH00-0AA0
6ES7 321-1CH20-0AA0
6ES7 322-1BH01-0AA0
6ES7 322-1BH01-9AJ0
6ES7 322-1BH10-0AA0
6ES7 322-1CF00-0AA0
6ES7 322-8BF00-0AB0
6ES7 322-5GH00-0AB0
6ES7 322-1BL00-0AA0
6ES7 322-1BL00-9AM0
6ES7 322-1FL00-0AA0
6ES7 322-1BF01-0AA0
6ES7 322-1FF01-0AA0
6ES7 322-5FF00-0AB0
6ES7 322-1HF01-0AA0
6ES7 322-1HF01-9AJ0
6ES7 322-1HF10-0AA0
6ES7 322-1HH01-0AA0
6ES7 322-1HH01-9AJ0
6ES7 322-5HF00-0AB0
6ES7 322-1FH00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
6ES7 323-1BL00-9AM0
模擬量模板
6ES7 331-7KF02-0AB0
6ES7 331-7KF02-9AJ0
6ES7 331-7KB02-0AB0
6ES7 331-7KB02-9AJ0
6ES7 331-7NF00-0AB0
6ES7 331-7NF00-9AM0
6ES7 331-7NF10-0AB0
6ES7 331-7HF01-0AB0
6ES7 331-1KF02-0AB0
6ES7 331-1KF02-9AM0
6ES7 331-7PF01-0AB0
6ES7 331-7PF01-9AM0
6ES7 331-7PF11-0AB0
6ES7 331-7PF11-9AM0
6ES7 332-5HD01-0AB0
6ES7 332-5HD01-9AJ0
6ES7 332-5HB01-0AB0
6ES7 332-5HB01-9AJ0
6ES7 332-5HF00-0AB0
6ES7 332-5HF00-9AM0
6ES7 332-7ND02-0AB0
6ES7 334-0KE00-0AB0
6ES7 334-0CE01-0AA0
附件
6ES7 365-0BA01-0AA0
6ES7 360-3AA01-0AA0
6ES7 361-3CA01-0AA0
6ES7 368-3BB01-0AA0
6ES7 368-3BC51-0AA0
6ES7 368-3BF01-0AA0
6ES7 368-3CB01-0AA0
6ES7 390-1AE80-0AA0
6ES7 390-1AF30-0AA0
6ES7 390-1AJ30-0AA0
6ES7 390-1BC00-0AA0
6ES7 392-1AJ00-0AA0
6ES7 392-1AM00-0AA0
功能模板
6ES7 350-1AH03-0AE0
6ES7 350-2AH01-0AE0
6ES7 351-1AH01-0AE0
6ES7 352-1AH02-0AE0
6ES7 355-0VH10-0AE0
6ES7 355-1VH10-0AE0
6ES7 355-2CH00-0AE0
6ES7 355-2SH00-0AE0
6ES7 338-4BC01-0AB0
6ES7 352-5AH00-0AE0
通訊模板
6ES7 340-1AH02-0AE0
6ES7 340-1BH02-0AE0
6ES7 340-1CH02-0AE0
6ES7 341-1AH01-0AE0
6ES7 341-1BH01-0AE0
6ES7 341-1CH02-0AE0
6ES7 870-1AA01-0YA0
6ES7 870-1AB01-0YA0
6ES7 902-1AB00-0AA0
6ES7 902-1AC00-0AA0
6ES7 902-1AD00-0AA0
6ES7 902-2AB00-0AA0
6ES7 902-2AC00-0AA0
6ES7 902-2AG00-0AA0
6ES7 902-3AB00-0AA0
6ES7 902-3AC00-0AA0
6ES7 902-3AG00-0AA0
6GK7 342-5DA02-0XE0
6GK7 342-5DF00-0XE0
6GK7 343-5FA01-0XE0
6GK7 343-1EX30-0XE0
6GK7 343-1EX21-0XE0
6GK7 343-1CX10-0XE0
6GK7 343-1GX30-0XE0

西門子PLC模塊6ES7313-6BG04-0AB0

西門子CPU313C-2PtP   產品簡介：

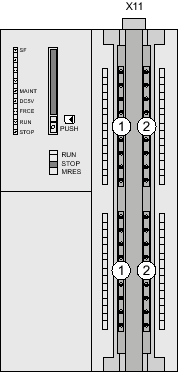

CPU 313C-2 PtP操作員控件和指示燈：

下圖顯示了具有開放式前面板的 CPU 的集成數字量輸入/輸出。

狀態和錯誤指示燈

SIMATIC MMC 卡的插槽

SIMATIC MMC 卡可用作存儲器模塊?？蓪?MMC 卡用作裝載存儲器和便攜式數據載體。

模式選擇器

模式選擇器用于設置 CPU 的操作模式。

列表: 模式選擇器設置

電源連接

所有 CPU 都配備了一個 2 針的插槽用于電源連接。為了便于交付，出廠時配有螺絲端子的連接器會插入該插口。

CPU 的屬性與接口、集成的輸入/輸出和工藝功能有關

列表: CPU 313C-2 PtP 的屬性與接口、集成的輸入/輸出和工藝功能有關

西門子PLC模塊6ES7313-6BG04-0AB0    西門子CPU313C-2PtP   技術參數：

		SIMATIC S7-300,CPU 313C-2 PTP 緊湊型 CPU mit MPI, 16 DE/16 DA, 3 schnelle 計數器(30 kHz), integrierte Schnittst. RS485, integr. 電源 DC 24V, 工作存儲器 128 KByte, 前連接器(1x 40極)和 微型存儲卡 需要
一般信息
硬件產品狀態		01
固件版本		V3.3
附帶程序包的
● 工程系統		STEP 7 V5.5 以上版本 + SP1 或 STEP 7 V5.3 以上版本 + SP2 附帶 HSP 204
電源電壓
額定值 (DC)
● DC 24 V		是
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
電源導線的外部保險裝置（推薦）		LS 開關，類型 C，小值 2 A；LS 開關，類型 B，小值 4 A
電源和電壓斷路跨接
● 停電/斷電跨接時間		5 ms
● 重復率，小值		1 s
數字輸入端
負載電壓 L+
— 額定值 (DC)		24 V
— 反極性保護		是
數字輸出端
負載電壓 L+
— 額定值 (DC)		24 V
— 反極性保護		否
輸入電流
耗用電流（額定值）		580 mA
耗用電流（空載），典型值		110 mA
接通電流，典型值		5 A
I2t		0.7 A2·s
數字輸入端
● 來自負載電壓 L+（空載），值		80 mA
數字輸出端
● 來自負載電壓 L+，值		50 mA
功率損失
功率損失，典型值		9 W
存儲器
工作存儲器
● 集成		128 kbyte
● 可擴展		否
● 用于剩余數據模塊的剩磁存儲器大小		64 kbyte
裝載存儲器
● 插拔式 (MMC)		是
● 插拔式 (MMC)，值		8 Mbyte
● MMC 上的數據管理（在上一次編程后），小值		10 y
緩沖
● 存在		是; 通過 MMC 擔保（免維護）
● 不帶電池		是; 程序和數據
CPU-處理時間
對于位運算，典型值		0.07 μs
對于字運算，典型值		0.15 μs
對于定點運算，典型值		0.2 μs
對于浮點運算，典型值		0.72 μs
CPU-組件
組件數量（總計）		1 024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的數量。
DB
● 數量，值		1 024; 數字條：1 至 16000
● 容量，值		64 kbyte
FB
● 數量，值		1 024; 數字條：0 至 7999
● 容量，值		64 kbyte
FC
● 數量，值		1 024; 數字條：0 至 7999
● 容量，值		64 kbyte
OB
● 說明		參見操作列表
● 容量，值		64 kbyte
● 可用循環 OB 數量		1; OB 1
● 時間報警 OB 數量		1; OB 10
● 延遲報警 OB 數量		2; OB 20, 21
● 喚醒警告 OB 數量		4; OB 32、33、34、35
● 過程報警 OB 數量		1; OB 40
● 啟動 OB 數量		1; OB 100
● 異步錯誤 OB 數量		4; OB 80、82、85、87
● 同步錯誤 OB 數量		2; OB 121、122
嵌套深度
● 每個優先等級		16
● 錯誤 OB 中的附加等級		4
計數器、定時器及其剩磁
S7 計數器
● 數量		256
剩磁
— 可調整		是
— 下限		0
— 上限		255
— 已預設		Z 0 至 Z 7
計數范圍
— 可調整		是
— 下限		0
— 上限		999
IEC 計數器
● 存在		是
● 類型		SFB
● 數量		不限制（只通過 RAM 進行限制）
S7 時間
● 數量		256
剩磁
— 可調整		是
— 下限		0
— 上限		255
— 已預設		無剩余
時間范圍
— 下限		10 ms
— 上限		9 990 s
IEC 計時器
● 存在		是
● 類型		SFB
● 數量		不限制（只通過 RAM 進行限制）
數據范圍及其剩磁
可保留數據范圍，全部		所有，值 64 kb
標記
● 數量，值		256 byte
● 存在剩磁		是; MB 0 至 MB 255
● 預設剩磁		MB 0 至 MB 15
● 定時標記數量		8; 1 個標記字節
數據組件
● 數量，值		1 024; 數字條：1 至 16000
● 容量，值		64 kbyte
● 可調整剩磁		是; 在 DB 中不保持特征
● 預設剩磁		是
本地?cái)?shù)據
● 每個優先等級，值		32 kbyte; 每個塊 2048 字節
地址范圍
外設地址范圍
● 輸入端		1 024 byte
● 輸出端		1 024 byte
分布式
— 輸入端		無
— 輸出端		無
過程映像
● 輸入端		1 024 byte
● 輸出端		1 024 byte
● 輸入端，可調整		1 024 byte
● 輸出端，可調整		1 024 byte
● 輸入端，已預設		128 byte
● 輸出端，已預設		128 byte
集成通道的默認地址
— 數字輸入端		124.0 至 125.7
— 數字輸出端		124.0 至 125.7
數字通道
● 輸入端		1 008
— 集中式		1 008
● 輸出端		1 008
— 集中式		1 008
模擬通道
● 輸入端		248
— 集中式		248
● 輸出端		248
— 集中式		248
硬件擴展
擴展支架數量，值		3
DP 主站數量
● 集成		無
● 關于 CP		4
可運行的 FM 和 CP 數量（建議）
● FM		8
● CP, PtP		8
● CP，LAN		6
組件載體
● 組件載體，值		4
● 每個組件載體的組件，值		8; 在模塊載體 3 內多 7 個
