透明光學元器件內應力分布定量測量 返回列表頁

一、技術原理：多物理場協同的定量測量體系

1. 光子晶體偏光陣列技術

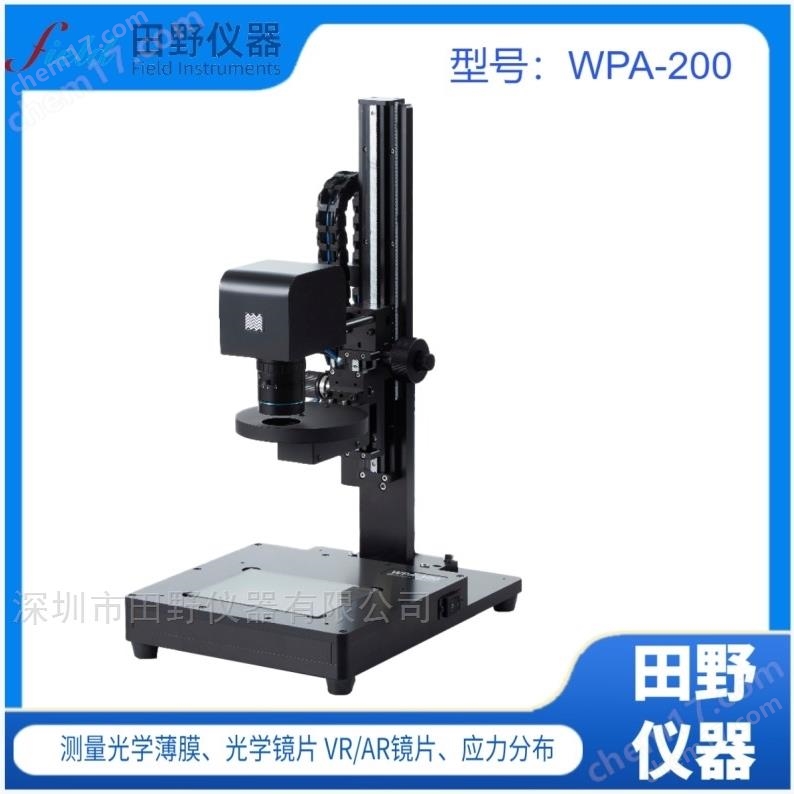

   WPA-200 采用芯片級光子晶體偏光陣列替代傳統機械旋轉部件，實現對偏振態的實時捕捉。該陣列集成微型偏振元件（尺寸 < 5μm），可同時解析 0-360° 全方向偏振信息，消除機械運動誤差，確保相位差測量精度 σ<0.1nm。配合 523nm（綠光）、543nm（青光）、575nm（黃橙光）三波長同步測量系統，通過多光譜數據交叉驗證，可穿透 3-5 層鍍膜結構直接測量基材本體應力（如 WPA-200-NIR 型號），解決了多層光學元件的檢測難題。
2. 三維應力重構算法
   設備搭載的 384×288 像素高靈敏度傳感器（空間分辨率 0.11μm2/ 像素），結合視野校正算法和曲面補償模型，可對球面、非球面等復雜結構進行應力分布的三維重構。例如，在檢測 AR 眼鏡的衍射波導時，系統能識別層間 < 5μm 的應力梯度，并生成應力云圖直觀顯示缺陷位置。其軟件內置的動態相位解調算法可消除環境振動和溫度波動（-20℃至 60℃）的干擾，確保測量重復性 < 0.1nm。
3. 材料特性自適應校準
   針對玻璃、塑料、晶體等不同材料，WPA-200 支持折射率、熱膨脹系數等參數的自定義輸入。通過標準石英樣品的比對測量，可將應力測量誤差控制在 ±0.5MPa 以內，并符合 GB/T 7962.5-2010《無色光學玻璃應力雙折射測試方法》等國際標準。

二、檢測優勢：從靜態分析到動態優化的全流程覆蓋

1. 高速在線檢測能力
   單次檢測僅需 3 秒，支持連續測量模式，滿足每小時 1200 片的量產需求。其 GigE 高速接口可與 MES 系統實時對接，動態調整注塑機參數（如溫度、壓力），使鏡片應力均勻性提升 40%，生產周期縮短 15%。例如，某 VR 鏡片生產線引入后，應力不良率從 12.3% 降至 7.8%，年節約成本約 200 萬元。
2. 復雜環境下的可靠性
   設備通過 1000 次溫度沖擊循環測試（-40℃至 85℃），應力測量精度漂移量≤0.02nm，符合 MIL-STD-810H 軍規要求。無旋轉光學部件設計使其平均運行時間（MTBF）達 10,000 小時以上，維護成本較傳統設備降低 60%。在半導體潔凈室環境中，其防塵設計可確保長期檢測數據的穩定性。
3. 數據驅動的工藝優化
   軟件內置的AI 缺陷分類模型可自動識別注塑紋、氣泡等異常應力模式，并關聯工藝參數（如模具溫度、冷卻速率）給出優化建議。例如，某企業通過分析不同成型溫度下的應力分布，成功開發出減重 30% 但光學穩定性達標的超薄 VR 鏡片。未來版本將集成機器學習算法，實現從被動檢測到主動預防的質量控制升級。

三、應用場景：覆蓋光學制造全產業鏈

1. VR/AR 鏡片質量控制
   在 Pancake 鏡片檢測中，WPA-200 的 575nm 波長可穿透多層光學膠，識別因折射率差異導致的微裂紋風險。某頭部廠商引入后，設備退貨率降低 37%，并通過檢測數據優化鍍膜工藝，使鏡片雙折射均勻性提升 40%，有效降低用戶眩暈感。其 NIR 近紅外型號可穿透 3-5 層鍍膜，直接測量基材本體應力，成為 VR 光學檢測的標準設備。
2. 微納光學元件研發
   針對波導光柵、微透鏡陣列等微納結構，WPA-200 的變焦鏡頭模塊（視野 3.0×4.0mm）可實現亞微米級應力分布檢測。例如，在激光核聚變裝置的石英套管檢測中，系統能定位因熱應力導致的內部缺陷，確保在納秒級激光沖擊下的光學穩定性。
3. 實驗室與醫療設備
   在神經外科 AR 眼鏡的光波導鏡片檢測中，WPA-200 的 575nm 單色光模式可捕捉雜質引起的局部應力異常，確保手術 < 0.5mm。其檢測數據還被用于 ITER（國際熱核聚變實驗堆）項目的石英部件驗收，滿足環境下的可靠性要求。

四、行業價值：重塑光學檢測的技術基準

1. 技術經濟性對比
   與 X 射線衍射法相比，WPA-200 無需真空環境且可實現全周向檢測，更適合復雜幾何形狀的光學元件；與超聲法相比，其空間分辨率提升三個數量級，可捕捉微米級應力梯度。某光學代工廠引入后，設備 5 年殘值率仍超 70%，二手市場流通活躍，印證其長期價值。
2. 標準化與本地化服務
   深圳市田野儀器有限公司作為中國區總代理，提供24 小時內響應的上門維修與校準服務，并可根據客戶需求定制檢測模板（如設置 VR 鏡片關鍵視場區域的應力閾值自動報警）。其檢測報告符合 SEMI、ISO 等國際標準，可直接用于歐美市場準入認證。
3. 未來技術演進方向
   下一代 WPA-200 將集成光譜共焦技術，實現應力分布與厚度測量的同步進行，為可彎曲石英光纖的研發提供多物理場檢測支撐。通過機器學習算法，設備可預測光學元件在長期使用中的應力松弛行為，從被動檢測轉向主動壽命管理。

五、典型案例：從缺陷定位到工藝革新

• 案例 1：VR 鏡片良率提升
  某企業通過 WPA-200 檢測發現，Pancake 鏡片邊緣因注塑冷卻不均導致應力集中（相位差 > 50nm）。通過調整模具溫度曲線，使邊緣應力降至 20nm 以內，良率從 82% 提升至 91%，年增產值超 2000 萬元。
• 案例 2：微納波導研發
  在 AR 眼鏡波導光柵的研發中，WPA-200 檢測到層間應力梯度 > 10MPa/mm，導致光損率達 8%。通過優化蒸鍍工藝參數，應力梯度降至 3MPa/mm 以下，光損率降低至 3.5%，顯著改善戶外顯示效果。

WPA-200 憑借其納米級精度、高速檢測與智能化分析能力，已成為透明光學元器件內應力定量測量。在深圳光明科學城等新材料研發高地，其正推動光學檢測從定性判斷轉向數據驅動的工藝優化，助力中國光學制造領域突破技術壟斷。隨著 AI 與光學檢測技術的深度融合，WPA-200 將進一步賦能半導體、新能源等戰略產業，成為智能制造的核心基礎設施。
