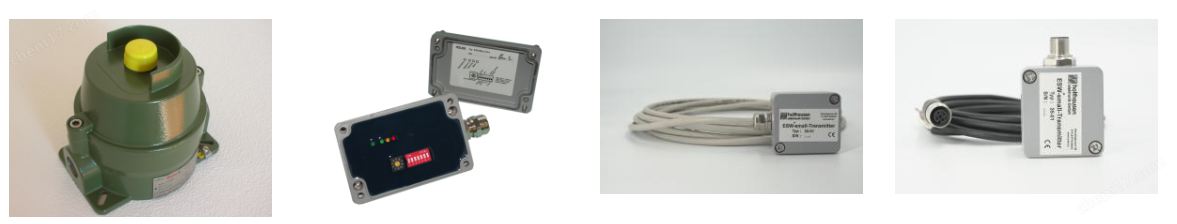

德國holthausen振動傳感器hol600

ESW-Compact_II_001（hol600）

電氣參數

工作電壓：24V DC，允許 ±5% 的波動，最大工作電流為 100mA；

模擬輸出：采用電流源形式，可在 0 到 20mA 或 4 到 20mA 之間選擇，輸出與所選測量范圍成比例，最大負載為 390 歐姆；

開關觸點：配備兩個無源開關觸點，觸點規格為 30V、1A。

環境與防護性能

工作溫度范圍：0 到 65°C；

防護等級：IP 68。

結構與連接部件參數

外殼：采用 1.4571/1.4404 型號的高級鋼材，尺寸為高度 94mm、直徑 70mm（h x ?），設有 M8x1.25 規格的固定孔，具體安裝細節可參考手冊；

扭矩與重量：最大扭矩為 30Nm，僅在六角螺栓處進行動力傳輸；無電纜時重量約 1.0kg，帶電纜時重量約 1.2kg；

連接電纜：長度 2m，型號為 SD 90 C/ Kaweflex 6430 SK-C 屏蔽電纜，外皮材料為 PUR，尺寸包含 50.25mm 和 53.25mm 兩種，內部由 7 根 0.34mm2 的導線組成，且有最小彎曲半徑要求；

螺紋導管接頭：規格為 M16x1.5，材質為鍍鎳黃銅 CuZn39Pb3；其中層狀嵌件采用聚酰胺 PA6 V-2 材質，密封圈為氯丁橡膠 - 丁腈橡膠（CR/NBR）材質，O 型圈為丁腈橡膠（NBR）材質。

傳感器與測量相關參數

傳感器類型：集成式加速度傳感器；

測量對象與單位：振動速度，單位為 mm/s；

測量范圍：有三個可切換選項，分別為 0 到 10mm/s、0 到 20mm/s、0 到 50mm/s；

信號評估方式：采用 RMS（均方根）；

頻率范圍：10Hz 到 1kHz（-3dB）；

濾波器：配備巴特沃斯（Butterworth）濾波器，衰減率為 60dB / 十倍頻或 18dB / 倍頻。

開關功能參數

開關閾值：可通過外殼上的電位器調節，調節范圍為所選測量范圍的 10% 到 100%；

開關延遲：分為上升時間延遲和下降時間延遲，其中上升時間延遲 K1 為 10 秒、K2 為 5 秒，下降時間延遲 K1 和 K2 均為 0.5 秒；

線路監控：K1 和 K2 的開關觸點在正常狀態下處于閉合狀態，繼電器保持激活（勵磁）狀態；當出現報警、電壓下降或電纜斷裂情況時，開關觸點失活，開關輸出變?yōu)楦咦钁B(tài)。

電纜連接與可選配件

電纜連接對應關系：粉色線連接 + Ub（電源正極），黃色線連接 K1 常閉觸點，白色線連接 K2 常閉觸點，灰色線連接模擬輸出，綠色線用于接地，棕色線連接 K1 中間觸點，K2 中間觸點的連接線色未在文檔中明確標注；

可選配件：M8x25mm 規格的螺紋銷，材質為 V4A。

ESW ® -Compact / Ex

ESW ® -Compact / Ex 用于永、久機器監控。 及早發現由于被監控機器的機械缺陷或不平衡而發生的不良振動。

借助兩個報警繼電器，可以尋址警告裝置。 由于這種早期檢測， 避免了磨損增加以及相關成本并延長了使用壽命。 減少生產停機時間，從而保證更高的規劃安全性。

集成傳感器、高質量不銹鋼外殼以及 ESW ® -Compact / Ex 的簡單安裝和作確保了高可靠性。 其他功能包括可調節的測量范圍、 可切換的模擬輸出（可用于 設置報警限制）和自檢功能。

可選地可以為兩個繼電器報警存儲器之一激活。

根據 ATEX 指令 2014/34/EU，該設備已獲準在大氣條件或易燃粉塵下用于氣體-空氣混合物。

應用領域：

在所有發生振蕩的技術應用中，ESW® - Compact / Ex （hol600） 是一種有價值的輔助工具，構成以下一些示例：

風扇、泵和鼓風機

振動器、臥螺離心機和分離器

輸送機和運輸設備

驅動器

機床、加工和生產機器

相關型號有：

ESW-Compact/Ex (hol600/Ex)：ESW-Compact/Ex-001、ESW-Compact/Ex-004、ESW-Compact/Ex-006、ESW-Compact/Ex-007、ESW-Compact/Ex-010

ESW-Compact/Ex-LF (hol600/Ex_lf)：ESW-Compact/Ex-LF-001、ESW-Compact/Ex-LF-002、ESW-Compact/Ex-LF-005、ESW-Compact/Ex-LF-008、ESW-Compact/Ex-LF-009、ESW-Compact/Ex-LF-010、

holthausen elektronik GmbH

德國Holthausen Elektronik 開發和生產用于振動監測的定制解決方案。

不受控制的振動可能會導致成本高昂的服務或維修工作。

這可能導致機器停機，甚至導致生產損失。

此外，技術裝置的過度振動可能會危及生命的情況。

借助我們的安全相關產品，您可以及早發現問題并以低成本解決問題。

除了振動監測外，我們還提供：

液位監控

SMD組裝

電纜組件

合同制造和安裝的設備。

Holthausen 主要產品組為振動監測、液位監控、傳感器、連接、飛機電池充電系統；產品有振動開關、振動監測設備、小型變送器

型號有：hol600、ESW-Compact-001 003 004 005 006 008、hol600_lf 、ESW-Compact-LF-005、hol610、ESW-Compact-Alu-001、hol650、ESW-LowCost-002 004 005 007、hol550、ESW-Mini-010 013 019 023 032 050、hol601、ESW-small Compact_001 003、hol603、ESW-small-Transmitter-T-10-04、hol607、ESW-Transmitter-xs-01-AR、ESW-Transmitter-xs-20-AR、hol551、ESW-Mini-C-013 014 035 050 051 251 252 254、hol600、ESW-Mini-Comp-C-015 016 017、hol6550/Ex-C-014、ESW-Mini/Ex-C-014、hol6550/Ex、ESW-Mini-Ex-_Duo-C-210、ESW-Mini-Ex-_Duo-C-214、ESW-Mini-Ex-_Duo-C-215、ESW-small-Ex-Compact hol660、ESW-small-Ex-2241-K4-Compact-001 002 003 004 005 009 010 011 102、ESW-small-Ex-Transmitter、ESW-small-Ex-2241-K2-Transmitter-10-08 10 11 18 20 25、ESW-small-Ex-Transmitter-T-10-17 hol660、ESW-small-Ex-2241-K2-Transmitter-xs-10-22 hol660、ESW-small-Transmitter Ex-i M 10-10 hol668、ESW-small-Transmitter Ex-i M 10-25、ESW-small-Transmitter Ex-i M 10-30、ESW-small-Transmitter Ex-i M 10-30_T、hol602、hol660、ESW-HOL600/EX010、ESW-Compact(hol 600)、ESW-MINI-C-050等
