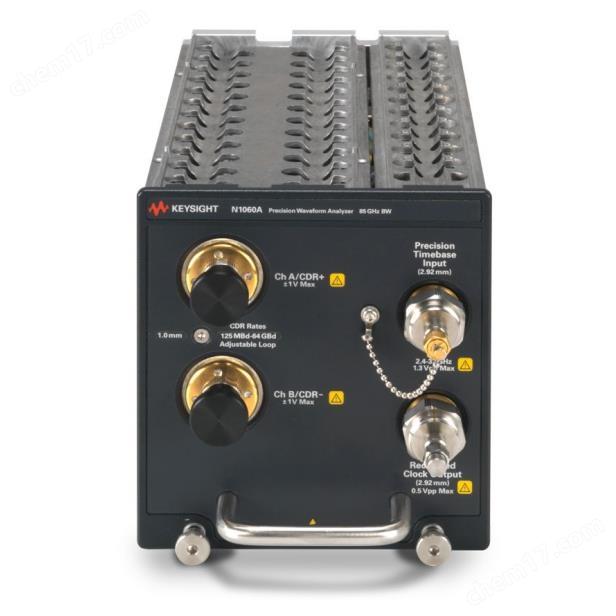

是德N1060A精密波形分析儀 50/85GHz

是德N1060A精密波形分析儀 50/85GHz

產品概述

一款三插槽寬 DCA-X 模塊，集成了兩個 50/85 GHz 電通道，具有時鐘恢復 （CDR） 和精密時基 （PTB），可提供低至 45fs的殘余抖動，從而實現更準確的抖動測量

突出

波形分析的模塊化便利性

Keysight N1060A 精密波形分析儀是一款與 Keysight N1000A 大型機兼容的數字通信分析儀 （DCA） 模塊。與是德科技的所有 DCA 模塊一樣，N1060A 提供了廣泛的配置和性能選項，可互換示波器解決方案的帶寬和時鐘恢復數據速率。

具有高儀器性能的增益裕量：帶寬高達> 90 GHz，殘余抖動低至45 fs，可調節時鐘恢復峰值和環路帶寬

使用抖動頻譜分析和軟件時鐘恢復仿真等分析工具縮短驗證時間

通過儀器靈活性縮短開發時間

享受簡單的單連接“無觸發"作，集成時鐘恢復數據速率高達64GBd （112 Gb/s）（NRZ 和 PAM4）和集成拾取

介紹

N1000A DCA-X

N1000A DCA-X 可同時在多達 16 個通道上對 50 MBd 至超過 80 GBd 的高速數字設計進行精密測量。應用包括光收發器設計和生產測試、電氣 ASIC/FPGA/IC 設計和表征、串行總線表征，以及通過通道、電纜和 PCB 的 TDR/TDT 和 S 參數測量進行測量和故障排除。N1000A 用戶界面和作系統與 PC 上的 DCA-M 模塊（通過簡單的 USB 2.0 或 3.0 連接）和 N1010A FlexDCA 的 FlexDCA 接口相同。

N1002A DCA-M 優化控制器

N1002A DCA-M 優化控制器是一款機架式 PC 控制器。在測試 800G 和 1.6T 模塊以及執行 25/53 GBd PAM4 OER、OOMA 和 TDECQ 等測試時，將 N1002A 與 FlexOTO 和 FlexDCA 軟件結合使用，可最大限度地提高測量思量并最大限度地縮短設置時間。當使用多個 DCA-M 示波器和時鐘恢復模塊時，N1002A 解決方案以有效的方式在多個 DUT 夾具之間共享 DCA-M 示波器，從而最大限度地提高硬件利用率。

數字通信分析儀解決方案

是德科技提供完整的數字通信分析儀解決方案，可與 DCA-X 結合使用或與 DCA-X 一起使用，包括時鐘恢復、獨立數字通信分析儀 （DCA-M） 和軟件。有關是德科技整個 DCA 系列的完整信息，請參閱以下其他有用文檔：

- 是德科技 DCA 寬帶寬示波器系列手冊 （5992-3301ZH）

- Keysight DCA 系列 FlexDCA 采樣示波器軟件技術概述 （5992-3319CN）

- Keysight N1000A DCA 寬帶寬示波器系列配置指南 （5992-3372CN）

- Keysight DCA 系列時鐘數據恢復解決方案數據表 （5991-1620ZH）

- Keysight N1090A （5992-3655EN）、N1092A/B/C/D/E （5992-3886EN） 和 N1094A/B （5992-3700EN） DCA-M 光學和電氣采樣示波器數據手冊。

- 是德科技 FlexOTO 光學測試優化軟件和解決方案宣傳單 （3123-1111CN）

N1000A DCA-X 規格

一般說明

注意：所有規格都描述了在 +10°C 至 + 40°C 溫度范圍內的保證性能（除非另有說明）。這些規范適用于溫度穩定后，在最終設置配置中連續運行 1 小時后發生，并且自校準有效。許多性能參數通過頻繁、簡單的用戶校準得到增強。

注意： 規格描述了保證的性能。特性提供了有關儀器功能和性能的有用且無保證的信息。特征以綠色斜體印刷。

是德N1060A精密波形分析儀 50/85GHz 選項

帶寬

型號 N1060A-050 兩個 50 GHz 通道

編號 N1060A-085 兩個 85 GHz 通道

校準文檔

N1060A-英國6 帶有測試數據的商業校準證書

時鐘恢復

型號：N1060A-216 支持的輸入速率：125 MBd 至 16 GBd

編號 N1060A-232 支持的輸入速率：125 MBd 至 32 GBd

N1060A-264型 支持的輸入速率：125 MBd 至 64 GBd

輔料

N1060A-A1F 兩個 1.0 母頭轉 1.0 母頭適配器

N1060A-CA1型 電纜對，1.0mm - 1.0mm

N1060A-CA2型 匹配電纜對，2.4mm - 2.4mm 24 英寸

N1060A-DC2型 兩個直流模塊，2.4mm 16V 50KHz - 50GHz

編號 N1027A-1C1 電纜，組件同軸 1.85MM M/M，67GHz，100mm

N1060A-DC8 兩個直流模塊，1.85mm 16V 700KHz-67GHz
