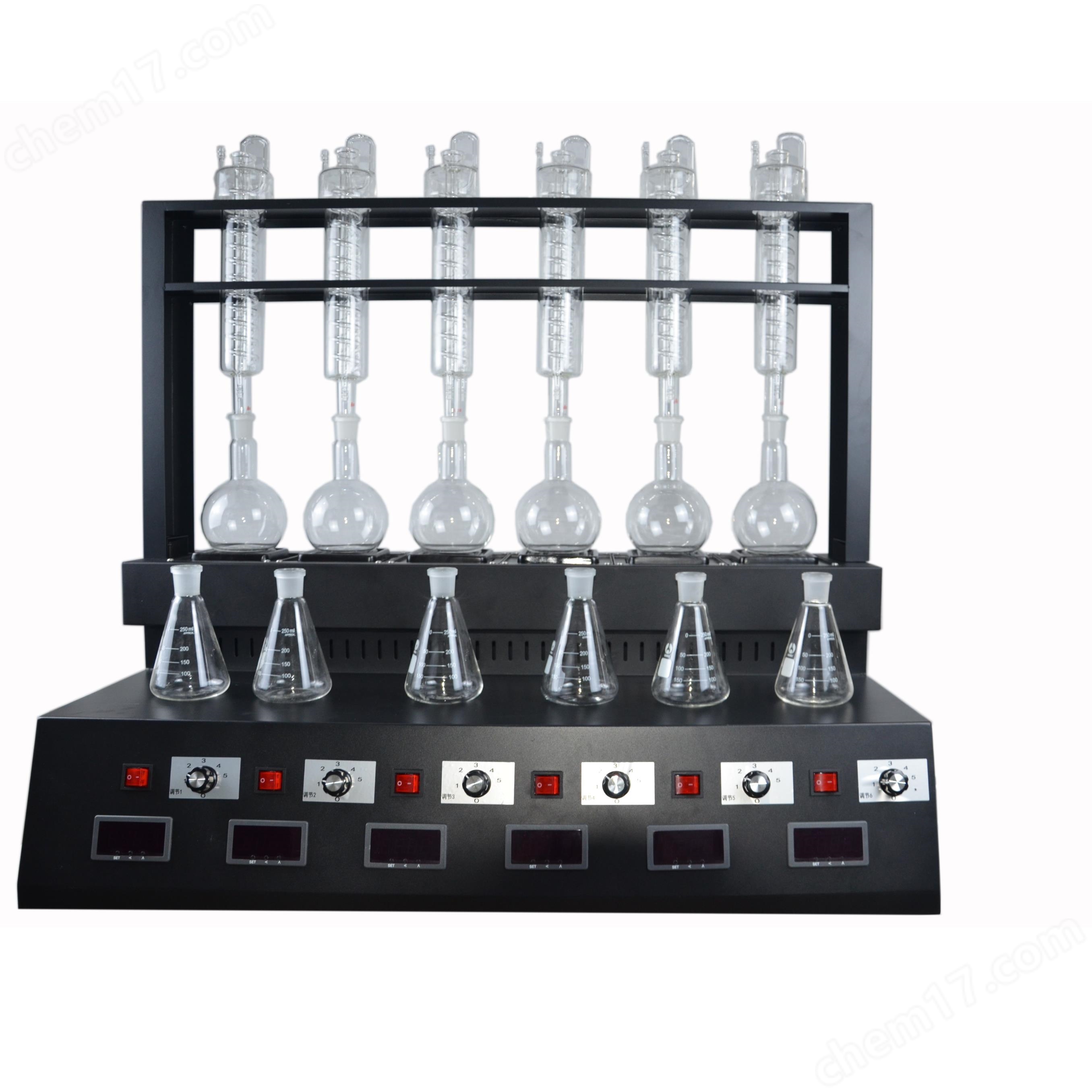

萬用蒸餾儀CHZL-6G稱重型揮發酚蒸餾裝置

智能一體化蒸餾儀采用智能一體化設計，同時采用精密控溫、智能終點控制、內置式冷卻水自動降溫及回流裝置等技術手段，實現了操作簡單、自動蒸餾、美觀實用、節能降耗等目的，可廣泛適用于環境監測、供排水、疾病預防控制中心等領域的水樣的揮發酚、氰話物、氨氮的蒸餾操作;食品監測領域中的二氧化硫殘留量的蒸餾操作的重蒸餾等。他的詳細使用說明如下：
1、將配套玻璃儀器安裝固定在給定的玻璃裝置支架上。
2、連接好各路軟管。再次熟練認識一下氮吹控制管路(選用，二氧化硫才選配);循環水的進(一路)、出水(一路)管路;防倒吸(四路或六路防真空閥門)管路;自動清洗管路。
3、熟悉面板上的主電源開關、觸摸屏(開機可視操作)、加熱控制(四路或六路單溫單控;右旋轉溫度升高，反之則低)、攪拌控制(四路或六路單控，右旋轉轉速增大，反之則低)的旋
4、熟悉右側的主電源插座(溫度控制、攪拌控制電源)、輔電源插座(制冷、循環水);并對應連接上電源(220V,50HZ)
5、熟悉右側的主電源開關(溫度控制、攪拌控制電源)、輔電源開關(制冷、循環水)、循環水控制開關、加水開關(開制冷、循環水前,先用硅膠管連接加水塑料接頭，另一頭插進準備好的清潔桶裝水中;然后開加水開關，水會自動加入;儀器后面左側有水位計;顯示水位高度;水位以水位計中間高度為宜)
6、打開主電源開關(面板蕞左側)。萬用蒸餾儀CHZL-6G稱重型揮發酚蒸餾裝置
7、點擊“智能一體化蒸餾儀"
8、點擊“二氧化硫殘留量檢測儀"
9、選擇上面的主界面之右下角的“配方設置"，會顯示下面的配方設置界面(請注意觀察：配方編----會隨著“前一模式"—“后一模式"的點擊發生變化，依次改變?yōu)椤鞍钡?、“揮發酚"等;根據需要從而選定、設定需要的試驗參數)根據實驗要求設置好每一路的溫度、時間。(因?yàn)槎趸驔]有重量要求，統一設置為300或500即可(技術人員釋疑此問)
10、點擊打開“加熱參數"，設定加熱參數
11、配方設置好，請按上圖標識，點擊“保存參數"，再點擊“使用參數";然后點擊“返回"，則再次出現主界面圖示
12、點擊“智能一體化蒸餾儀"字標圖示，則出現“智能一體化蒸餾儀"工作界面，然后點擊“開始"(點擊“前一模式"---“后一模式"選定配方編號，為“氨氮"“揮發酚"等)
13、點擊“二氧化硫殘留量檢測儀"字標圖示，則出現“二氧化硫殘留量檢測儀"工作界面，然后點擊“開始"(點擊“前一模式"---“后一模式"選定配方編號，為“二氧化硫"
14、在工作界面下，此時主開關、輔開關、循環水開關均在接通狀態。且顯示界面為已經設置好的“配方"：。此時點擊：“制冷"則制冷壓縮機工作;點擊“循環水"則冷凝管內會有冷凝水循環流動(轉輪可視);點擊“攪拌"則液體內加入的攪拌子會轉動攪拌，并可根據要求調速(面板轉速控制旋鈕);分別點擊“加熱"則各路分別加熱并可根據要求調溫(面板溫度控制旋鈕)
15、實驗完畢后，依次關閉面板上的主電源開關、右側的主電源開關、輔電源開關、循環水開關即可。蕞后拔掉電源插頭。
16、如果再做實驗，直接啟動儀器，如不改變配方設置，則按照原來的配方執行(今后就會顯示出其一體化、功能全面、操作方便的幾大優點)。

全自動一體化蒸餾儀主要由加熱裝置、蒸餾裝置、循環冷卻水裝置和接收裝置四部分組成。加熱裝置設置了加熱速率智能控制功能，可實現加熱溫度和加熱效率精密控制；循環冷卻裝置設置了冷卻溫度顯示和控制功能，可確保冷卻效果。

該產品在水質化驗和食品檢測中，蒸餾操作是常見且又重要的前處理步驟。傳統的蒸餾設備，其加熱、蒸餾、冷凝、接收部分等各自獨立，操作繁瑣且由于缺乏蒸餾終點控制，常導致蒸餾失敗的現象，而全自動一體化蒸餾儀的出現正好解決這些問題。
全自動一體化蒸餾儀安裝調試方法是：
1、檢查冷卻水循環系統
打開冷水循環開關，冷凝器管開始進水。觀察各接口是否漏水。如果有漏水，重新密封接頭。凝汽器管道循環水加滿后，水箱正常液位在黃線和紅線之間。循環水的正常運行可以通過儀表右側的綠水流量計是否轉動來判斷。
2、具體操作方式
蒸餾水加入蒸餾瓶中，上部通過中空的密封塞和軟管與防反吸裝置密封連通，長臂口與冷凝瓶密封連通，冷凝瓶的餾出液通過軟管與接收瓶密封連通。
1)選擇蒸餾實驗
打開主開關和輔助開關，進入“預置菜單"界面，按“選擇"鍵選擇“1"。按“確認"鍵進入“實驗選擇"界面，按“選擇"鍵選擇，按“確認"鍵選擇，按“返回"鍵返回“預置菜單"界面。根據每個實驗的蒸餾終點控制：重量設定、時間設定，都有默認值，用戶可以根據自己的需要進行調整。
2)選擇整機功率
在“預置菜單"界面，選擇“機床電源"，按“確認"鍵進入。選擇所需電源，按“確認"鍵，返回“預置菜單"界面。本項目根據用戶需要和供電電壓承受能力選擇。出廠前默認設置為3600W。
3、選擇控制模式
在“預設菜單"界面，選擇“3"后?？刂颇Ｊ?，按“確認"鍵進入，選擇所需控制模式，按“返回"鍵進入“預置菜單"界面。此項可根據用戶需要設置，出廠默認設置為“雙控"(蒸餾終點按時間和重量控制，均采用優先控制原則)。
4、蒸餾實驗開始
先按“確認"鍵，再按下全自動一體化蒸餾儀左下方的加熱爐控制按鍵，開始蒸餾。
