自耦裝置產品說明

自耦裝置產品說明是潛水泵的一種安裝方式，包含底座、自耦架、導桿、導桿支座等，池底固定耦合架，豎直安裝兩根導桿，可以方便的將泵提起和放下，而不用在池底安裝泵，潛水泵的出口能和排出管自動鎖緊，不需要螺栓連接，到位置后自動耦合，從而實現簡單、方便的效果。需要維修時將泵提起即可，不用維修人員進入水池。

一 自耦裝置簡介

自耦裝置是一種潛水電泵出水法蘭與出水管路系統自動對接的裝置。在附加耦合法蘭和出水管座進口法蘭的上方有一對楔卡，在附加耦合法蘭和出水管座進口法蘭的下方還有一對楔卡，在出水管座進口法蘭下方的一個楔卡是用彈性鋼板固定在出水管座進口法蘭的下方。

當潛水泵從水坑上方降落時，附加耦合法蘭上方的楔卡和出水管座進口法蘭上方的楔卡先卡到一起，在潛水電泵自重和楔卡斜面的作用下，兩個法蘭面將會貼在一起，在附加耦合法蘭和出水管座進口法蘭下方的一對楔卡也會在彈性鋼板的作用下自動卡到一起?？梢栽诜奖銤撍姳米詣友b拆的同時，解決耦合的兩個法蘭之間大量漏水的問題，從而節約能源。

二 自耦裝置安裝

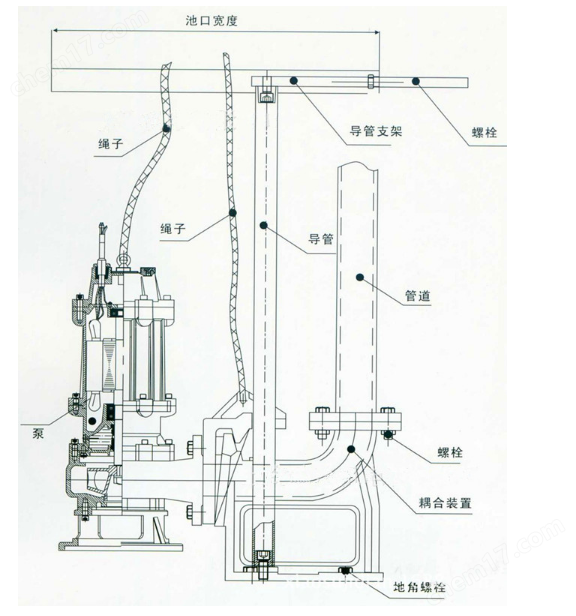

自動耦合式潛污泵安裝主要是耦合裝置的安裝和泵的吊裝。安裝前在潛水泵吊環上系上鏈鎖，供起吊和下泵之用。

耦合裝置的安裝步驟：

耦合架用四個螺栓固定于泵體；出水管固定于基底；定位錐體安裝于出水管座；導管下端套在定位錐體上，上端套在導桿架的橡膠塊上；最后將導桿架固定于水池壁。橡膠塊的作用：用導桿架上的螺釘調節橡膠塊的軸向壓緊程度，使橡膠塊的直徑與導桿內徑相吻合，讓導桿穩定。

潛水泵自動耦合裝置安裝步驟：

起吊水泵，將耦合架上的導向孔對準導桿，徐徐放下吊索，使泵沿導桿自由下滑，泵體出口與出水管座口即自動對準；松開吊索，在泵的自重作用下，使耦合架上的斜面與出水管座上相對應的斜面楔緊，泵體法蘭面與出水管座密封面即可緊密貼合，實現泵和出水管座的自動耦合。需要起吊時，只需拉起吊索，使泵和耦合架與出水管脫開，將泵與耦合架沿導桿拉升即可。

江蘇杜安環保潛污泵耦合裝置型面墊圈材質：丁睛橡膠

1、潛污泵自動耦合裝置，較大限度的減少出水管水流損失。

2、可在水平位置任意延伸出水管長度，安裝方便，節省安裝材料；

3、無需要橡膠型面墊圈，硬性耦合，自動密封，終身不漏水；

4、耦合面不粘貼，提泵不費力，下泵不發生卡夾現象。

5、體積小、重量輕，是特殊環境使用的理想產品；

江蘇杜安環保耦合器規格型號：

江蘇環保配置鑄鐵型自動耦合裝置有以下幾種：
GAK50     型潛水排污泵的自動耦合裝置（鑄鐵）
GAK65     型潛水排污泵的自動耦合裝置（鑄鐵）
GAK80     型潛水排污泵的自動耦合裝置（鑄鐵）
GAK100    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK150    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK200    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK250    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK300    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK350    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK400    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK450    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK500    型潛水排污泵的自動耦合裝置（鑄鐵）
GAK600    型潛水排污泵的自動耦合裝置（鑄鐵）
江蘇杜安環保配置不銹鋼型自動耦合裝置有以下幾種：
GAK50     型潛水排污泵的自動耦合裝置（不銹鋼）
GAK65     型潛水排污泵的自動耦合裝置（不銹鋼）
GAK80     型潛水排污泵的自動耦合裝置（不銹鋼）
GAK100    型潛水排污泵的自動耦合裝置（不銹鋼）
GAK150    型潛水排污泵的自動耦合裝置（不銹鋼）
