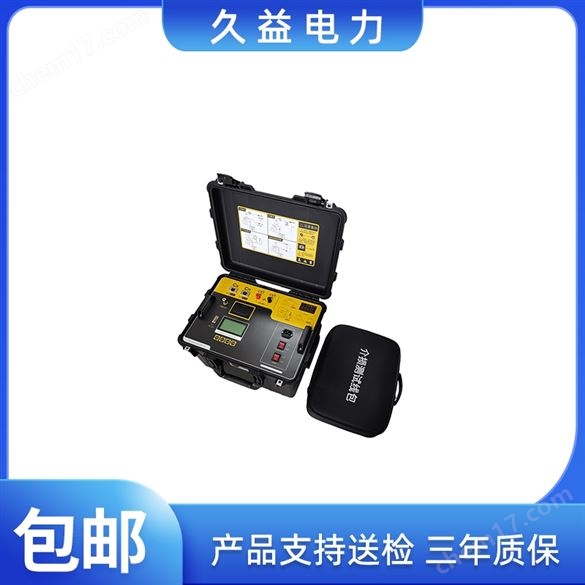

全自動高壓介質損耗測試儀 返回列表頁

全自動高壓介質損耗測試儀

功能特點

準 確 度：CX:±（讀數×1%+1pF）

       tgδ:±（讀數×1%+0.00040）

抗干擾指標:變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍:內施高壓：3pF～60000pF/10kV      60pF～1μF/0.5kV

       外施高壓：3pF～1.5μF/10kV    60pF～30μF/0.5kV

分 辨 率:0.001pF，4位有效數字

tgδ范圍:不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍:10μA～5A

內施高壓:設定電壓范圍：0.5～10kV

大輸出電流:200mA

升降壓方式:連續平滑調節

全自動高壓介質損耗測試儀

工作原理：

啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。

選型主要技術指標簡表

用途：

同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。
介質損耗測量?jī)x可用正、反接線方法測量不接地或直接地的高壓電器設備。
介質損耗測量?jī)x內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。
