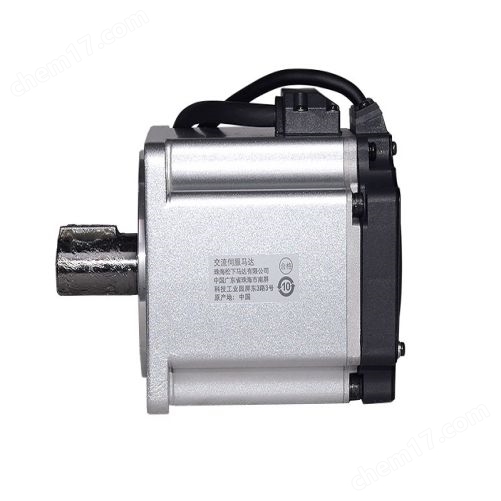

Panasonic松下MG系列伺服電機   MGMF442L1

一、核心性能參數

1. 基礎規格：

• 額定功率：4.4kW，額定轉速 3000r/min，額定轉矩 14N?m，峰值轉矩達 42N?m（3 倍額定值），可承受短時重載沖擊，適配高負載驅動場景。

• 編碼器：標配 23 位絕對式多圈編碼器（8,388,608 脈沖 / 轉），支持?jǐn)嚯姾笪恢糜洃浌δ?，無需回原點操作，定位精度可達 ±0.001mm 級（配合精密機械傳動）。

2. 控制特性：

• 高響應性：速度環帶寬高達 2kHz，指令跟蹤延遲≤0.1ms，可快速抑制負載擾動，精準跟隨復雜軌跡（如圓弧插補、多軸同步運動）。

• 低速穩定性：1r/min 低速運行時轉矩波動≤±3%，無爬行或抖動現象，滿足精密磨削、重型裝配等對低速平穩性的嚴苛要求。

二、結構與設計優勢

1. 機械防護：

• 外殼采用高強度鑄鐵材質，整體剛性強，抗振動性能優異；軸伸端防護等級 IP65，可抵御粉塵、切削液噴射及油污侵蝕，適應機床、重工業等惡劣工業環境。

• 軸承采用強化設計，配合高溫潤滑脂，額定運行壽命≥15,000 小時；支持水平、垂直及傾斜安裝，標配鍵槽與定位螺孔，便于與機械結構快速對接。

2. 散熱與安全：

• 優化繞組布局與大面積散熱鰭片設計，額定負載下效率達 94% 以上，有效降低運行能耗；內置過熱、過流、過壓、過速及編碼器異常保護功能，實時監控工況，防止設備損壞。

三、適配與兼容性

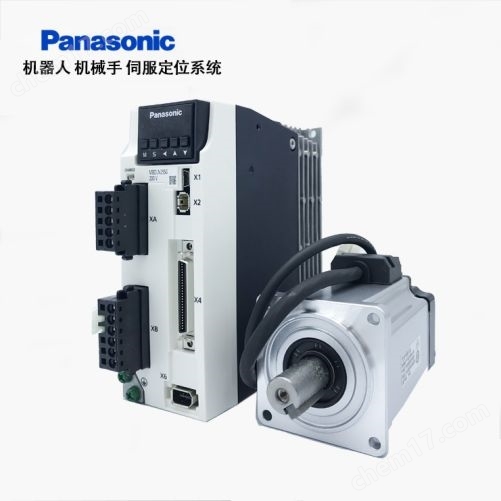

• 驅動器匹配：專為松下 A6 系列伺服驅動器（如 MBDHT5510E）設計，通過 MECHATROLINK-III 高速總線通信，傳輸速率 100Mbps，確保控制指令與反饋數據實時交互，實現高精度協同控制。

• 控制模式：支持位置控制、速度控制、轉矩控制三種模式無縫切換，可通過參數設置、外部信號或總線指令靈活切換，兼容脈沖指令與總線控制，適配多樣化工業場景。

• 系統集成：兼容松下 FP7 系列 PLC 及第三方主流控制器，支持 EtherCAT 等工業以太網協議，便于接入大型自動化系統，實現多軸聯動與集中監控。

四、典型應用場景

• 重型機床（大型加工中心、鏜銑床的進給軸或主軸驅動）；

• 大型工業機器人（重載搬運機器人、焊接機器人的關節驅動）；

• 精密沖壓設備、折彎?rùn)C(jī)等成型機械（滑塊定位與壓力控制）；

• 自動化生產線中高負載輸送機構（重型物料傳送帶、升降平臺驅動）。

五、核心優勢總結

• 大功率高扭矩：4.4kW 功率與 14N?m 額定轉矩，滿足重載驅動需求；

• 超高精度：23 位編碼器與 2kHz 帶寬，實現微米級定位與快速響應；

• 強環境適應性：IP65 防護與鑄鐵外殼，耐受惡劣工業環境；

• 安全耐用：多重保護機制與長壽命設計，降低維護成本與停機風險。
