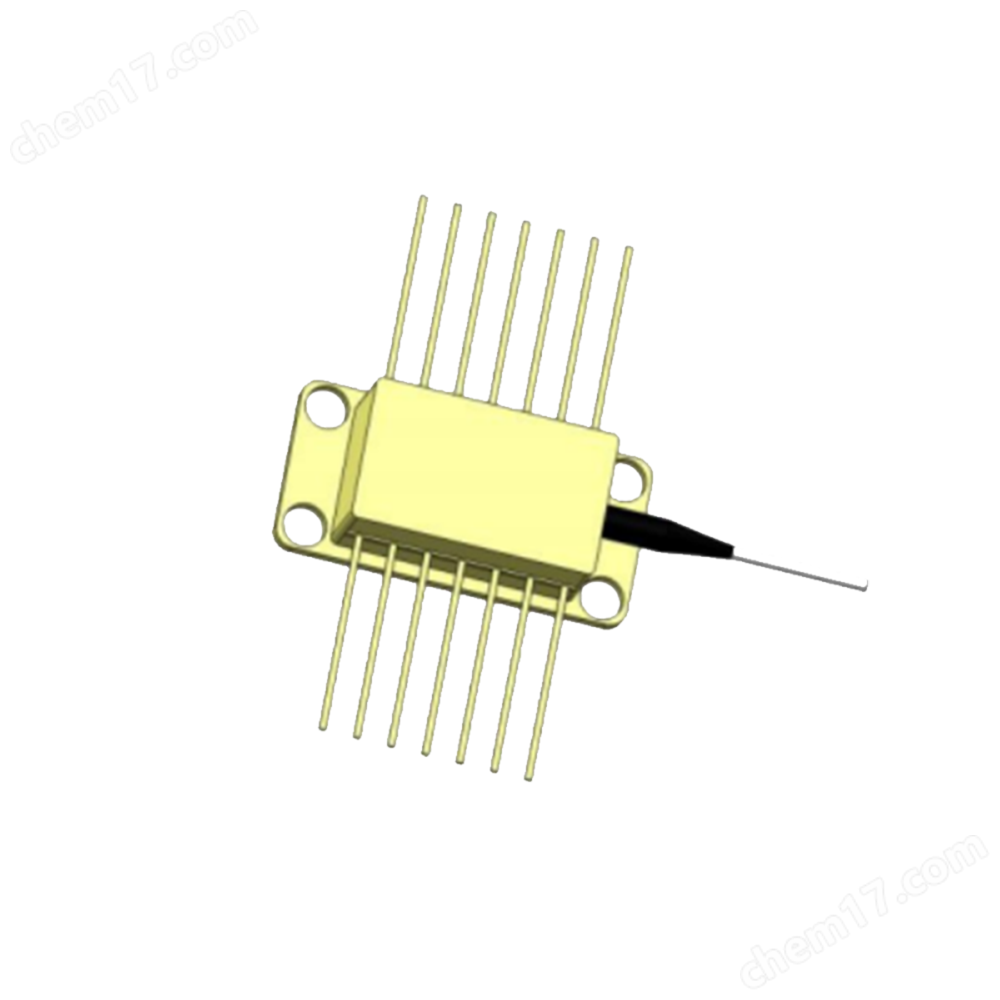

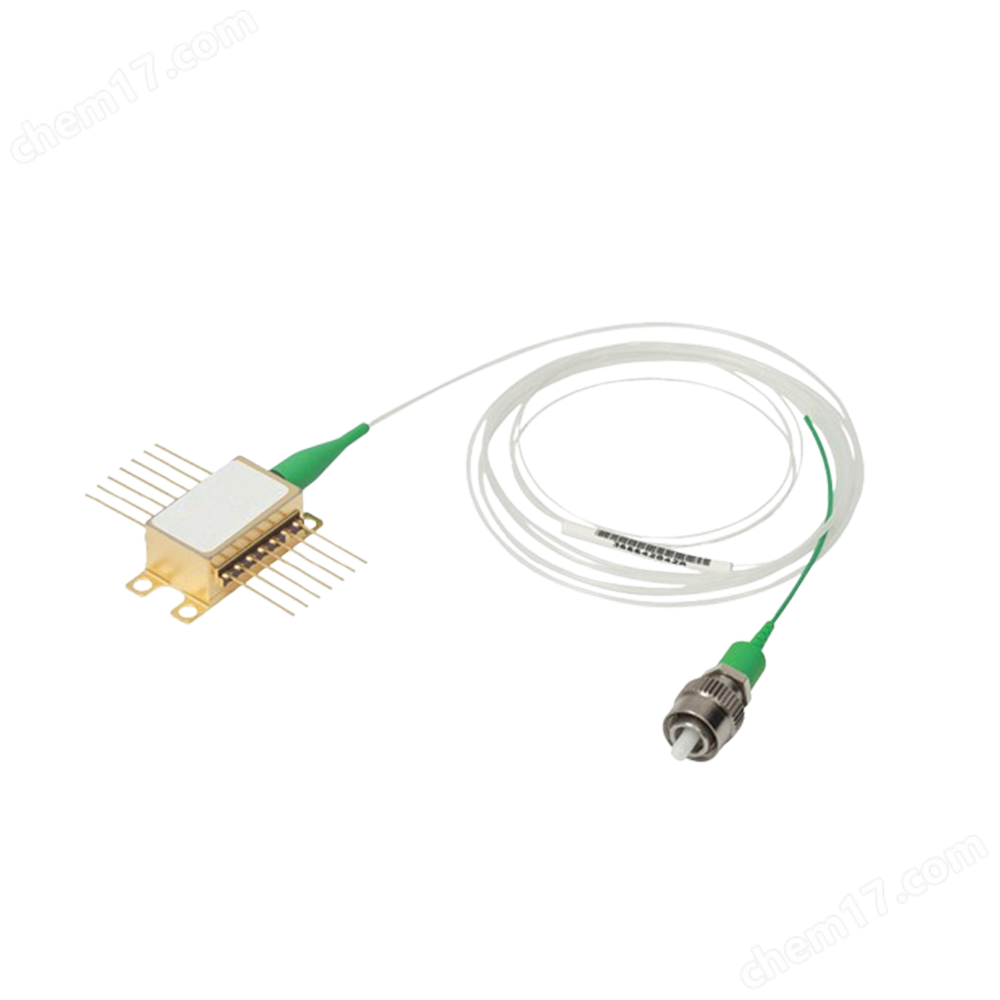

蝶形激光器是采用量子阱結構的DFB激光器，內置半導體制冷器，標準封裝工藝實現蝶形（butterfly）尾纖式封裝，結構緊湊，體積小；激光器以功率穩定、波長穩定，高信價比而贏得客戶的信賴，在光纖通信領域得到廣泛應用。半導體制冷器高精度溫度控制下， 激光器功率高穩定、波長高穩定的優勢，使得激光器在光纖傳感器領域得到廣泛應用。
DFB激光器額定極限工作條件：
參數 | 符號 | 參數值 | 單位 |
激光二極管正向電流 | If(LD) | 100 | mA |
激光二極管反向電壓 | Vr(LD) | 2 | V |
背光探測器工作電流 | If(PD) | 2 | mA |
背光探測器反向電壓 | Vr(PD) | 20 | V |
制冷器工作電流 | ITEC | 2.4 | A |
制冷器工作電壓 | VTEC | 2.9 | V |
工作溫度 | Topr | -20~+70 | ℃ |
儲存溫度 | Tstg | -40~+85 | ℃ |
引線焊接溫度/時間 | Tsld | 260/10 | ℃/s |
技術參數：
參數 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
出光功率 | PO | CW | 3 | 10 | mW | |
閾值電流 | Ith | CW | - | 12 | 18 | mA |
工作電流 | Iop | CW,5mW | - | - | 50 | mA |
工作電壓 | Vop | CW，5mW | - | 1.5 | 2.0 | V |
斜率效率 | η | CW，5mW | 0.05 | 0.1 | - | mW/mA |
峰值波長 | λp | CW,5mW@25℃ | λc-1 | λc | λc+1 | nm |
波長穩定度 | λs | CW,5mW@25℃ | -0.1nm | +0.1 | dB | |
邊模抑制比 | SMSR | CW,5mW | 35 | - | - | nm |
光譜寬度(20dB) | △λ | CW,5mW | - | 0.2 | nm/℃ | |
波長隨溫度變化漂移系數 | △λ/T | 穩定工作電流 | 0.1 | nm/℃ | ||
波長隨電流變化漂移系數 | △λ/I | 穩定工作溫度 | 0.01 | nm/mA | ||
熱敏電阻 | Rth | Ttherm=25℃ | 9.5 | 10 | 10.5 | kΩ |
氣體吸收參考表：
氣體成分 | 吸收波長 |
O2 | 761nm、764nm (VCSEL) |
HF | 1268.7nm、1273nm、1278nm |
H2O | 1368.59nm、1392nm |
NH3 | 1512nm |
C2H2 | 1532.68nm |
CO | 1567nm |
H2S | 1578nm |
Co2 | 1580nm、2.0um |
C2H4 | 1620nm、1627nm |
CH4 | 1647nm、1650.9nm、1653.7nm、1660nm |
HCl | 1742nm |
