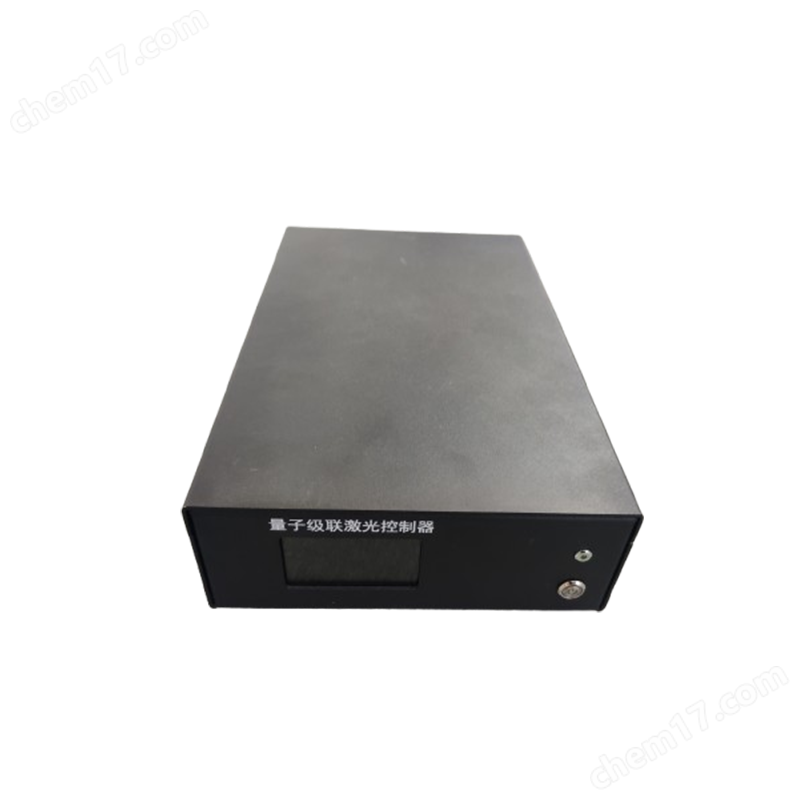

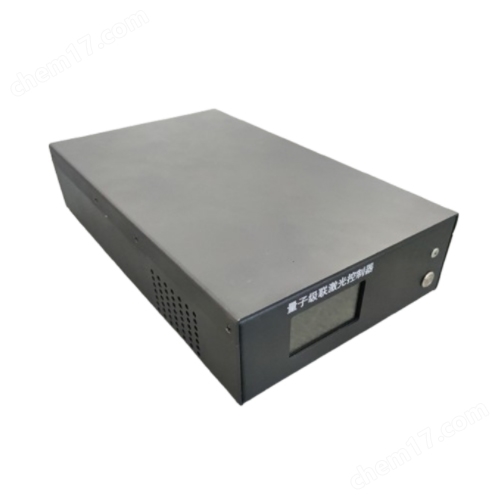

QCL 驅動器

QCL 驅動器技術參數：

電流設置范圍：0-500 mA

電流驅動電壓：12V

電流設置精度：0.1 mA

電流設置準確度：±0.1%（FS）

電流噪聲：<3uA（RMS）

電流噪聲密度：<2 nA/√Hz@1 kHz

電流漂移：<0.5mA（24小時，恒定環境溫度下）

電流調制系數：1-100mA/V

電流調制范圍：±2.5 V

電流調制帶寬（小信號3 dB）：慢速調制端口帶寬0-100 kHz

快速調制端口帶寬：0-2 MHz

溫度設置范圍：0-45 ℃

溫度設置精度：0.001 ℃

溫度設置準確度：0.001 ℃

溫度穩定性：<0.005 ℃

兼容溫度傳感器：10 kΩ熱敏電阻（可選）

TEC輸出功率：36W

TEC  電壓：12V

TEC  電流：3 A

TEC 輸出電壓：可調

產品特點：軟硬件保護-配置多種輸出保護機制

可設置電流限值，通過電流鉗位，避免誤操作大電流損壞激光管；

開啟/關閉電流時通過軟啟動逐步增大/減小電流；

可開始控溫前檢查控溫電阻的讀數，數值異常時（比如控溫電阻斷開）發出報警，不開啟溫度控制功能；

屏幕界面始終顯示激光器電流和溫控的開啟狀態，并顯示存在的報警信息；

設置高溫度限值，當實際測量超過某設置溫度時，關閉控溫。

使用環境要求：

工作環境溫度：0 ~ 40℃

儲存環境溫度：-20 ~ 50℃

工作環境濕度：20 ~85 %,非冷凝

產品配置：

QCL 驅動器：1個

供電電源：1個

USB 通信線：1根

驅動器與發射頭連接線：1 根（DB9 轉9P 插拔式接線端子）

快速上手指南：1本

USB驅動程序：1 個

附錄：客戶QCL激光器參數

1.參數表匯總

2.接口說明（9P 插拔式接線端子）
