MINI雙通道鎖相放大器是以 FPGA+ARM 構架設計。 FPGA負責完成全數字的采樣，混頻，濾波以及DDS信號生成和解調結果輸出。ARM完成人機界面交互和指令接收和下達。為了提高性價比和資源的充分利用，系統以獨立雙輸入輸出通道設計，既可以獨立解調使用也可以合成使用。鎖相解調可直接從(AUX) 模擬信號輸出。(DDS)則可以實現正弦波。
元件清單
鎖 相放大器
鎖 相控制器上位機軟件
USB連接線用于連接電腦
USB電源及電纜

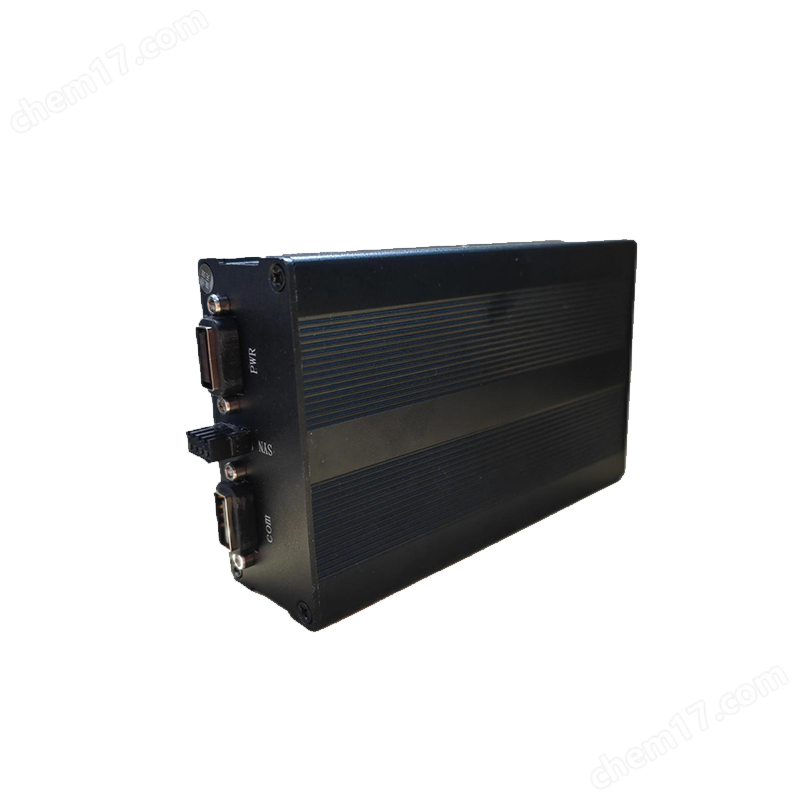

MINI雙通道鎖 相放大器
技術參數
通用參數 | |
尺寸大小 | 120* 76*35 mm |
重量 | <240 g |
電源適配 | USB 5V/1A |
接口參數 | |
電源接口 | USB 5V/1A |
通訊接口 | USB（RS232） |
同步觸發 | 4線雙觸發 |
信號接口 | SMA（雙路合計6個） |
技術參數 | |
輸入頻率 | 0--400kHz |
輸入阻抗 | 50Ω |
輸入噪聲 | 小于6nV/Hz1/2 (>10 kHz)理論值 |
輸入信號電壓 | ±1V |
解調輸出阻抗 | 50Ω |
解調輸出電壓 | ±5V |
解調過濾帶寬(Hz) | 1000, 100 (可根據用戶需求設定) |
正弦調制頻率 | 0--200kHz |
鋸齒掃描頻率 | 0.01Hz–100Hz |
正弦調制輸出電壓 | 2 channels, ±0.5V |
鋸齒掃描電壓 | ±2V |
合成輸出噪聲 | 14-28nV/Hz1/2 (>10 kHz) |
同步信號輸出電壓 | 3.3V（脈寬>1ms） |
解調器數量 | 2 channels (內部參考) |
解調諧波 | 1F, 2F, 3F, 4F |
參考相位分辨率 | 1.0 ° |
