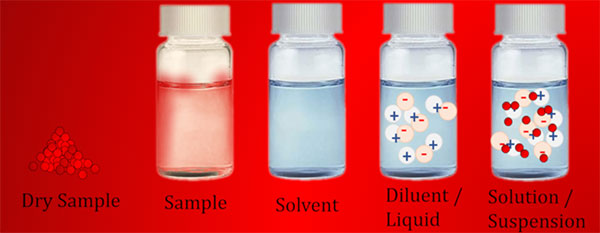

動(dòng)態(tài)光散射（DLS）一般不建議在純?nèi)ルx子水中進(jìn)行粒徑測(cè)量，因?yàn)轭w粒周?chē)碾p電層會(huì)發(fā)生長(zhǎng)程相互作用，測(cè)得的水合粒徑通常偏大2 ~ 10nm?？赏ㄟ^(guò)在純水中加入少量的鹽來(lái)屏蔽顆粒上的電荷，帶相反電荷的離子將壓縮在顆粒周?chē)?，屏蔽長(zhǎng)程靜電相互作用。由于氯離子通過(guò)于活躍，可能會(huì)與顆粒發(fā)生反應(yīng)或吸附在其表面，推薦使用10 mM KNO₃溶液作為水相樣品稀釋液。

如果液體是非極性純?nèi)軇ㄈ缂妆剑ㄗh選擇色譜級(jí)溶劑。非極性溶劑通常不會(huì)溶解或攜帶灰塵，可不過(guò)濾直接使用。如果溶劑是極性的，可通過(guò)過(guò)濾去除溶劑中的灰塵。尤其是含鹽的水相稀釋液（鹽類(lèi)通常含有很多雜質(zhì)），如KNO₃溶液，建議使用0.1或0.2微米的過(guò)濾器進(jìn)行過(guò)濾，過(guò)濾前先對(duì)過(guò)濾器進(jìn)行沖洗。

如果樣品是干粉狀，在測(cè)量前需要將其溶解或懸浮。若樣品是蛋白質(zhì)，溶液不可劇烈攪拌且絕不能進(jìn)行超聲處理。如果樣品較為堅(jiān)固，則可使用超聲、渦旋、旋轉(zhuǎn)等方法來(lái)溶解/懸浮樣品。用戶(hù)可通過(guò)嘗試不同的溶解方法和時(shí)間來(lái)確定溶解條件。在準(zhǔn)備樣品時(shí)，仔細(xì)觀察樣品的分散情況。

對(duì)于液體樣品，可能需要對(duì)樣品進(jìn)行稀釋。建議用樣品最初制備時(shí)所用的相同液體進(jìn)行稀釋?zhuān)⑹褂孟嗤瑵舛鹊奶砑觿ㄈ琨}、表面活性劑、分散劑等）。高濃度液體樣品可能呈不透明或乳白色，通常將一滴樣品加入到20毫升的液體中或進(jìn)行1:1000的稀釋。

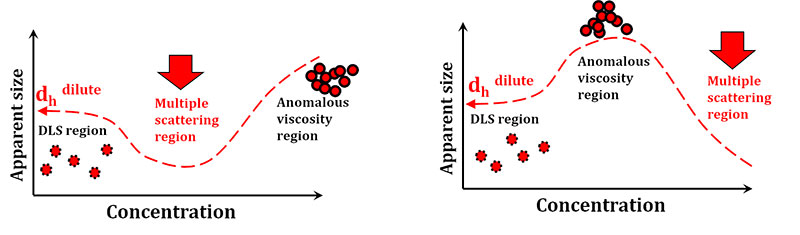

動(dòng)態(tài)光散射（DLS）測(cè)量溶液的理想狀態(tài)應(yīng)是澄清透明的。斯托克斯-愛(ài)因斯坦方程適用于無(wú)限稀溶液，如果樣品濃度過(guò)高，由于多重散射或粘度效應(yīng)，測(cè)量的顆粒大小將有些許誤差。當(dāng)顆粒濃度足夠高時(shí)，單個(gè)顆粒的散射光在懸浮液中被其他顆粒重新散射，就會(huì)發(fā)生多重散射，這將導(dǎo)致測(cè)量的粒度值被人為降低。當(dāng)加入到液體中的樣品體積足夠大以至于改變液體的粘度時(shí)，就會(huì)發(fā)生粘度效應(yīng)。如果由于粘度效應(yīng)導(dǎo)致參與計(jì)算的液體粘度錯(cuò)誤，那么測(cè)得的粒度值也將不準(zhǔn)確。下圖展示了在高濃度下測(cè)量的影響。

根據(jù)樣品和液體的不同，當(dāng)濃度過(guò)高不適合DLS測(cè)量時(shí)，可以看到粒度值的減小或增大。在濃度非常高的情況下，這種現(xiàn)象通常會(huì)逆轉(zhuǎn)。

有兩種方法可以檢查濃度是否適合DLS測(cè)量：

對(duì)于配備雪崩光電二極管（APD）的儀器，在光強(qiáng)最大條件下稀溶液的散射光強(qiáng)度應(yīng)小于2 Mcps。請(qǐng)注意，測(cè)量時(shí)應(yīng)通過(guò)光強(qiáng)衰減器將光強(qiáng)調(diào)整為小于500-600 kcps。

驗(yàn)證濃度是否適合DLS測(cè)量的第二種方法是在第一次測(cè)量后將樣品稀釋50%，如果稀釋后的粒徑值與稀釋前相同，且光強(qiáng)約為稀釋前的一半，則第一次測(cè)量的濃度及以下所有濃度都是合適的。

對(duì)于有顏色的樣品，只要激光沒(méi)有被溶液全部吸收，就可以對(duì)樣品進(jìn)行測(cè)量。有色樣品和熒光樣品通常更難測(cè)量，可嘗試對(duì)樣品進(jìn)行稀釋和添加熒光過(guò)濾裝置。

在過(guò)濾溶液時(shí)如果樣品顆粒被濾除會(huì)造成粒徑分布的改變，推薦使用比要測(cè)量的最大尺寸大2-3倍孔徑的過(guò)濾器對(duì)溶液進(jìn)行過(guò)濾，過(guò)濾前先對(duì)過(guò)濾器進(jìn)行沖洗。
