離心沉降粒度儀——炭黑行業金標準
閱讀：70 發布時間：2024-12-23
炭黑是一種常見的材料，具有廣泛的工業應用。在制造輪胎和其他橡膠材料時用作耐磨填料。炭黑還用作涂料和清漆、塑料、印刷油墨和調黑劑中的顏料。由于炭黑聚集體的粒度分布（PSD）與分散體的熱性能和機械性能密切相關，因此炭黑 PSD 的測量對于質量控制非常重要。非團聚炭黑的典型尺寸范圍為 10 nm 至 500 nm。雖然樣品可能顯示為單峰，但典型的炭黑 PSD 為寬分布。
鑒于樣品小尺寸和寬分布的特點，40多年來，DCP一直是炭黑粒徑測量的好儀器。DCP的測量原理非常成熟，儀器具有高準確度和超高分辨率的特點，是一款非常有價值的工業用設備。
樣品制備如下所示：
試劑準備：
除非另有規定,僅使用分析純?cè)噭?/p>
1、水，GB/T6682，三級。
2、乙醇，分析純。
3、表面活性劑，非離子型,0.02%~0.05%（質量分?jǐn)?shù)）。
4、十二烷，>98%（色譜級）。
5、旋轉液。由水(1)和表面活性劑(3)構成，用0.1 mol/L的 NaOH 調節 pH值為 9.0~10.0。
6、分散液。由20 ml 乙醇(2)和80 ml 含表面活性劑(3)的水(1)構成。需用0.1mol/L的NaOH 調節 pH 值為 9.0~10.0。
樣品制備：
1、50ml燒杯中稱取20mg炭黑樣品；（按 GB/T 3778 的規定進行取樣。）
2、加入20ml分散液。
3、選擇超聲波能量和模式(如脈沖模式)，所需能量為0.005kW·h（18kJ）。這樣可獲得60W的功率，只需5 min 超聲時間。
4、開始超聲,并按下連接超聲波設備和電源的能量?jī)x。
注：超聲時將分散容器浸入冷卻介質（如冰水）中，降低超聲時產生的熱量。試驗樣品的溫度需與測試環境的溫度一致，降低圓盤的熱梯度。如果超聲過程樣品損失量大，或者超聲時間超過1h，需要對樣品進行重新處理。
圓盤式離心沉降粒度儀按照顆粒大小將混合物分離成不同的組分。DCP 的實驗條件包括選擇合適的測量時間和轉速，以達到所需的分離效果。如使用8000 rpm 的轉速可以在 60 min 的運行時間內覆蓋 d = 0.029 至 0.656 μm 的尺寸范圍。使用DCP 建模工具（計算器）可以在實際測量前對該范圍進行估算。

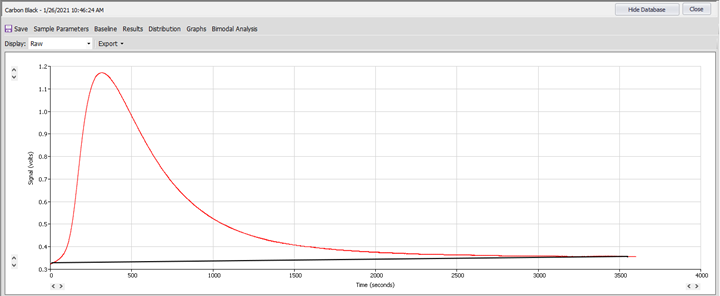

DCP 原始數據圖。橫軸是時間，縱軸是 信號值

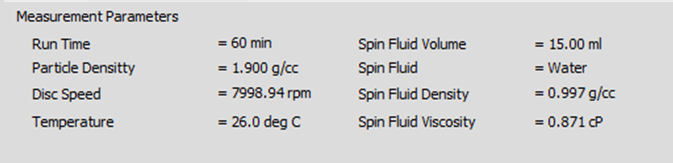

使用一系列已知值（圓盤尺寸、轉速、旋轉液密度及粘度等參數），將原始數據進一步轉換為易于讀取的粒度分布。傳統的 DCP 測量在line start 模式下進行，這意味著在注入少量樣品后，顆粒向圓盤邊緣遷移，從而將混合物的每個組份分離成離散的條帶（如果存在）。

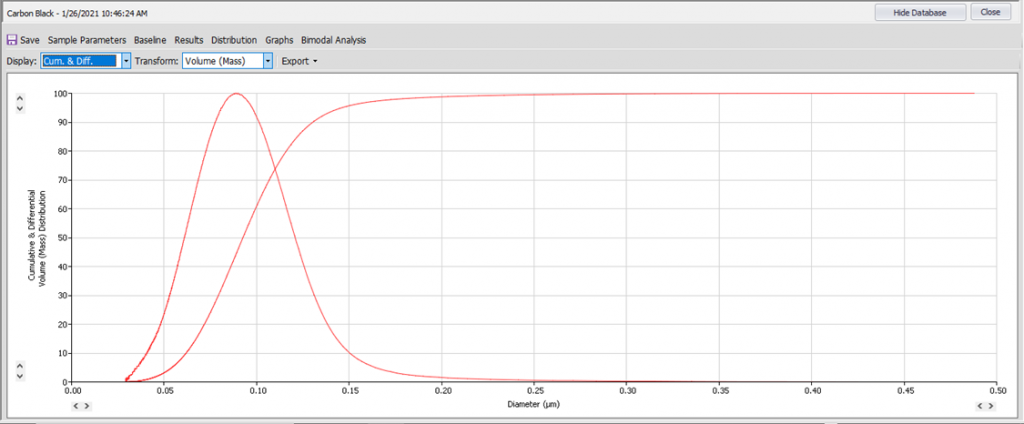

粒徑的微分和積分分布
微分分布（上圖）顯示平均粒徑略低于 0.1 μm，最大粒徑約0.3 μm，90% 的顆粒粒徑值低于 0.13 μm。

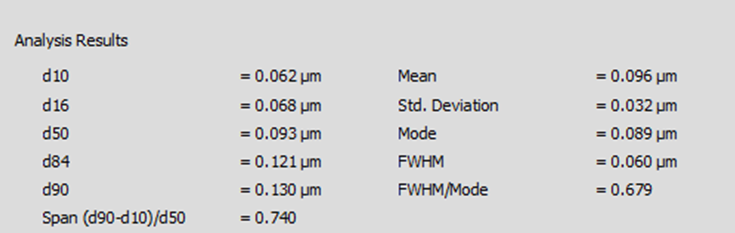

計算的平均直徑為 0.096 μm（96 nm）
