產品動態 | 全自動晶圓缺陷檢查系統

時間：2024/4/15閱讀：315

在集成電路生產過程中，晶圓尺寸越來越大，芯片卻越來越小，工藝越來越復雜，在生產過程會給晶圓引入各種表面缺陷。為了減少不必要的損耗，芯片在切片前要進行檢查，剔除有缺陷的芯片。本系統專用于切片前有圖案晶圓的缺陷檢查，為改進制造工藝提高良品率提供數據支持。

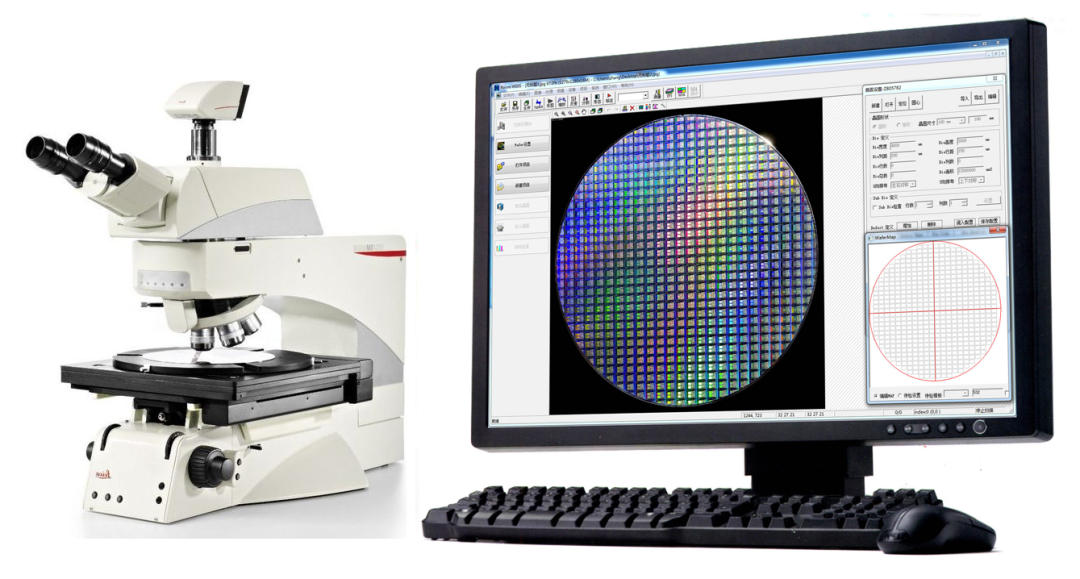

徠卡DM8000/12000搭配軟件，實現全自動分析

系統高度集成徠卡半導體顯微鏡DM8000/12000、攝像機、電動掃描臺等硬件設備；具備項目化管理、流程化操作等優勢，用于芯片切片前人工晶圓缺陷檢查。

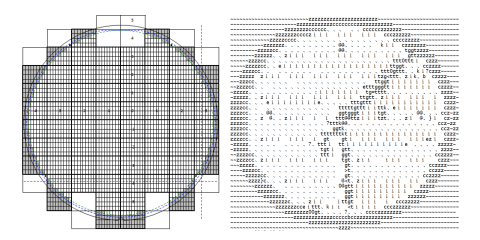

Standard Wafer Map設置

系統支持用戶自行定義Wafer檢查模板，也可按用戶要求定制開發專用的模板文件讀取接口。配合電動臺支持從4寸到12寸晶圓的檢查。Wafer Map規格可以從以下方式定義：

a. 按輸入的Die的寬高間距定義；

b. 從Excel文件讀??；

c. Tokyo Seimitsu Map (Custom Develop)

d.STMicroelectronics Map (Custom Develop)

Die 編輯檢測

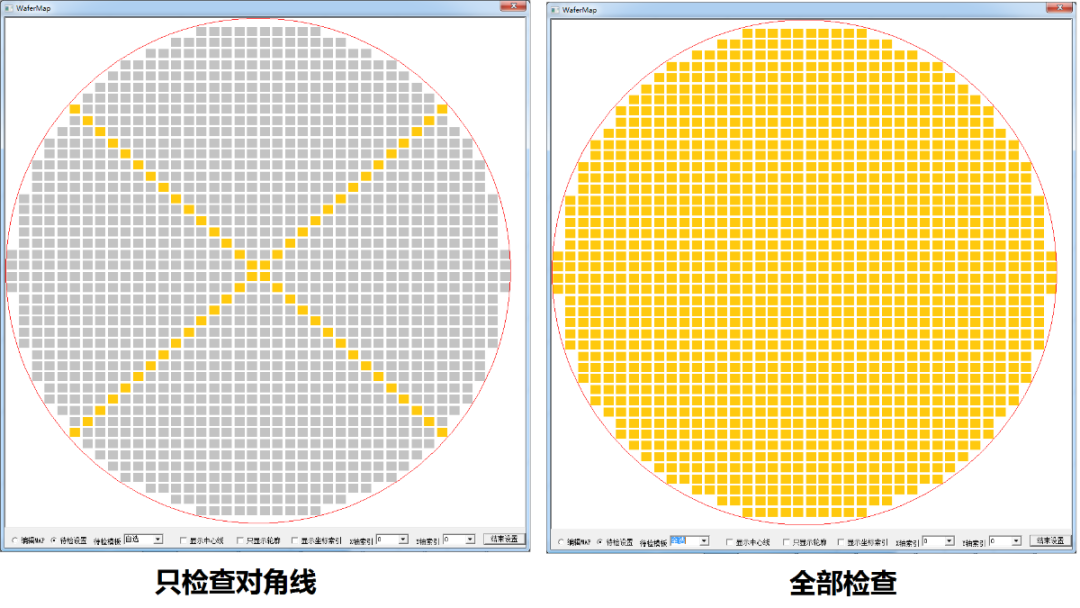

可設置Wafer上的待檢Dies。支持全檢模式、按模板均勻分布、用戶自選等三種模式。

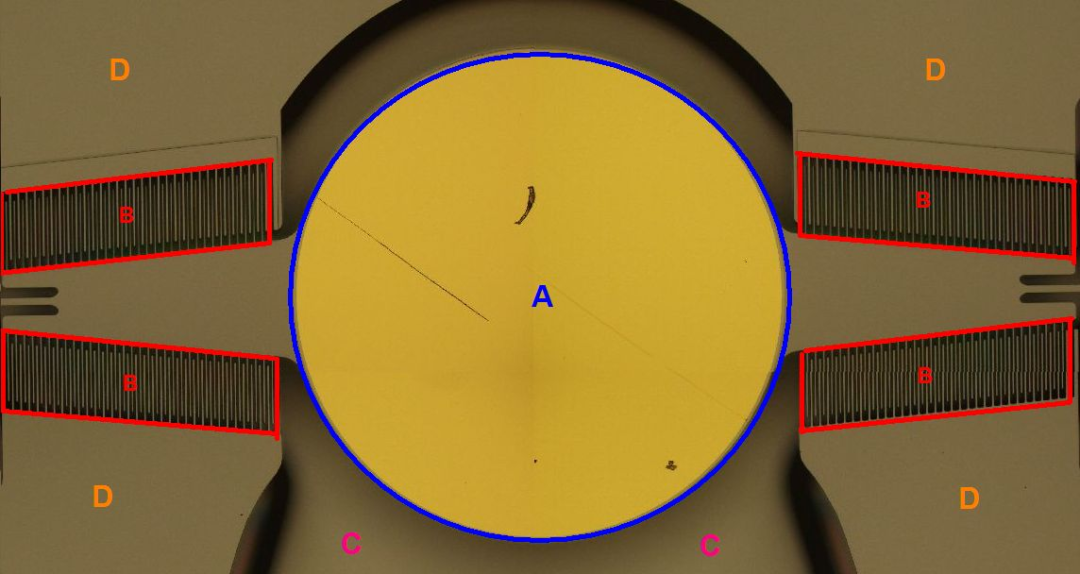

Sub Die 編輯檢測

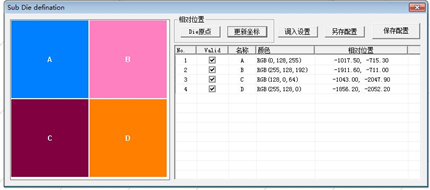

設定Sub Die支持全檢模式或自定位置兩種模式，滿足用戶對不同芯片檢查的需要。檢查時系統將按用戶設定的Sub Die 位置移動掃描臺。

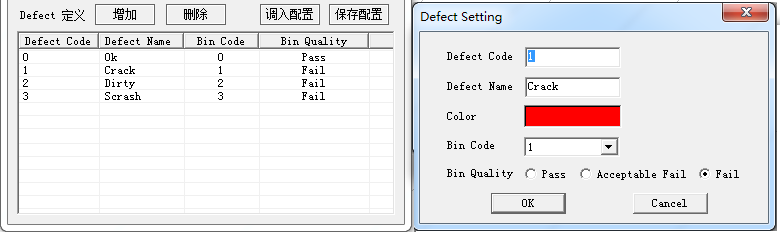

Defect Code 設定

用戶可自行增加Defect Code代碼以及對應名稱，用于評價Sub Die 和 Die的缺陷情況。其中Bin Code 可設置相應的顏色用于表征Map上的分布。

Die Inspection 檢查

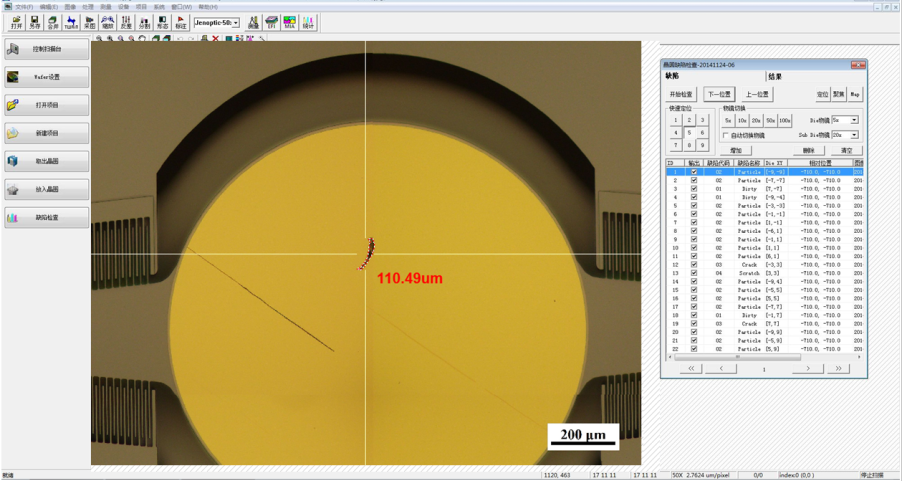

缺陷檢查過程分為Wafer Position、Inspection、Snap Images三個過程。

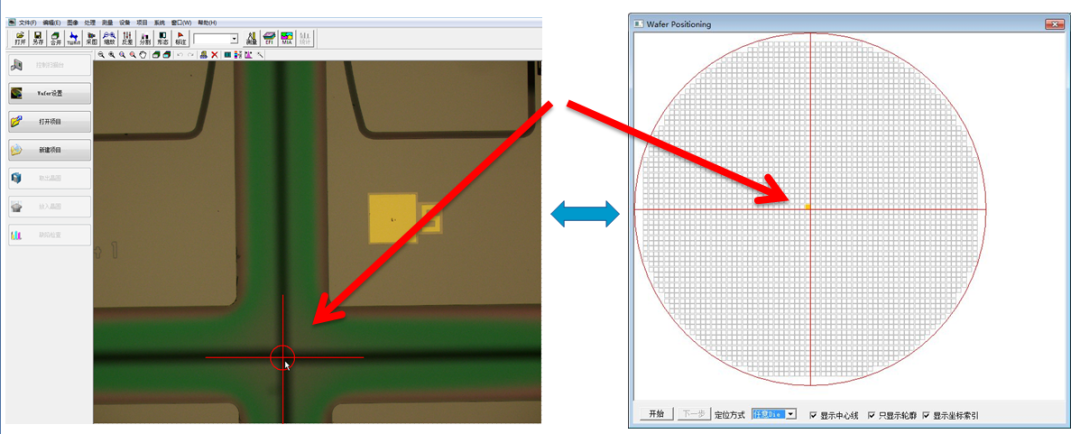

1) Wafer Position：支持單點、雙點、三點定位?？蓾M足不同大小晶圓上對Die的準確定位。

2) Inspection：可選手動移位檢查和自動移位檢查兩種模式。選擇自動移位時系統將自動按設定的Sub Die進行走位，用戶只需觀察屏幕即可完成檢查。

3) Snap Images：抓拍缺陷圖像，并選擇Defect Code，系統支持快捷鍵抓拍并確定缺陷代碼。

Export Data 導出

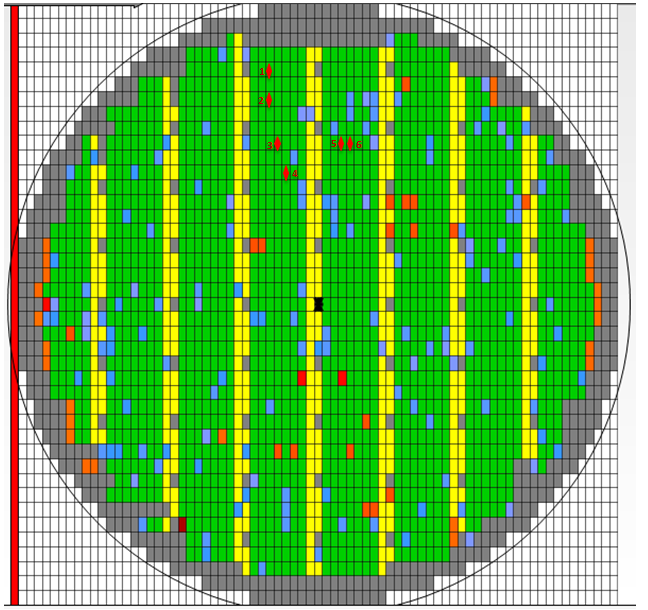

1) Map 圖：按用戶設定的Bin Color顯示在Map上，更直觀看到Die的合格情況。

2) Map Data：可將結果按用戶的要求生成不同的標準接口文件，便于后端設備讀取使用。接口文件支持txt、xls、ST map、TSK map等數據格式。

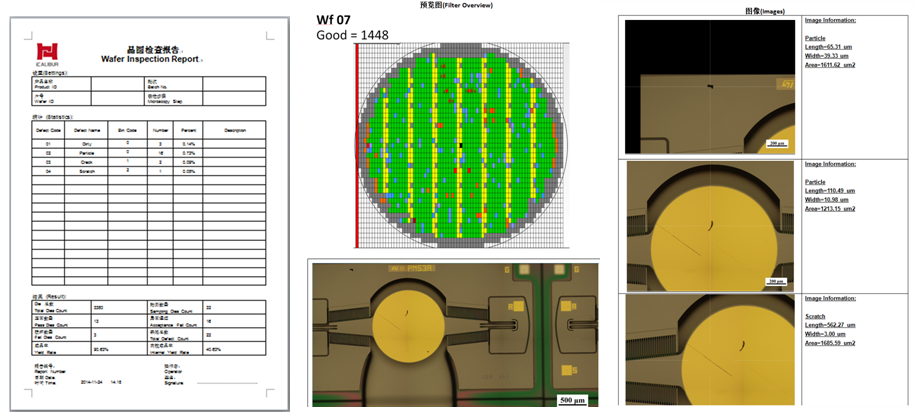

3) Report：報告中包含待檢數量、合格數量、合格率等數據，缺陷圖像也隨同報告一同輸出用于長期存檔。

領拓實驗室致力于材料分析業務，有金相制樣設備，顯微鏡，掃描電鏡，電鏡制樣設備，氣相色譜儀，三維掃描儀等多種材料表征分析設備，配備專業的技術支持人員，可做樣品檢測、設備租賃、培訓等業務，歡迎咨詢。
