陶瓷材料是指用天然或合成化合物經過成形和高溫?zé)Y(jié)制成的一類無機非金屬材料。氧化鋁陶瓷主要組成物為Al?O?，一般含量大于45%。氧化鋁陶瓷具有各種優良的性能。用途廣泛，可用作坩堝、發動機火花塞、高溫耐火材料、熱電偶套管、密封環等，也可作刀具和模具。但在利用透射電鏡觀察氧化鋁陶瓷的晶粒形貌時，陶瓷的脆性和硬度給制樣帶來了一定的困難，而離子減薄對比機械減薄、超薄切片等方法可以有效避免樣品破碎，因此本文采用離子減薄儀對氧化鋁陶瓷進行透射電鏡制樣。

實驗過程

本文使用了鼎竑離子減薄儀GU-AI9000對氧化鋁陶瓷進行減薄。

減薄參數：

電壓：7kv

電流：0.4mA

減薄時間：2.5h

設定灰度值：235

破孔值：6

樣品與離子槍角度：12°

樣品前處理：

將直徑約10 mm的氧化鋁陶瓷片使用機械沖鉆成3 mm直徑的圓片，過程中盡量穩定防止破碎，后使用不同的砂紙和拋光布進行機械研磨拋光，使其減薄至20 µm。氧化鋁陶瓷片經過機械減薄后的示意圖如圖1。

圖1 機械減薄后示意圖

結果與討論：

減薄后陶瓷片低倍電鏡圖

陶瓷片經過減薄后的低倍電鏡圖，如圖2。

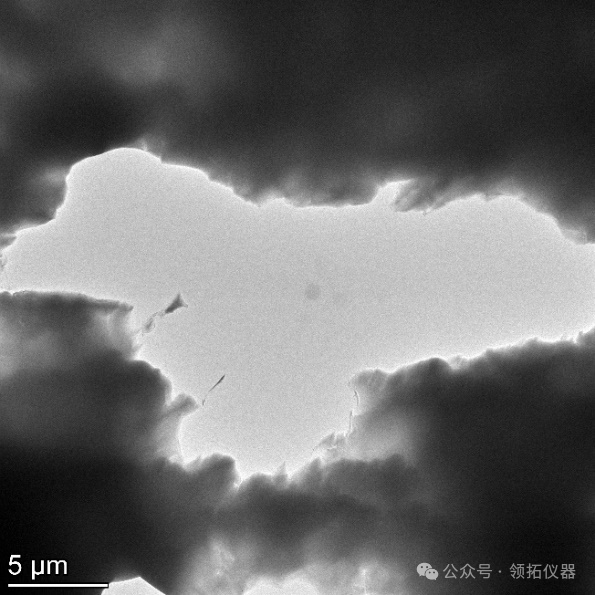

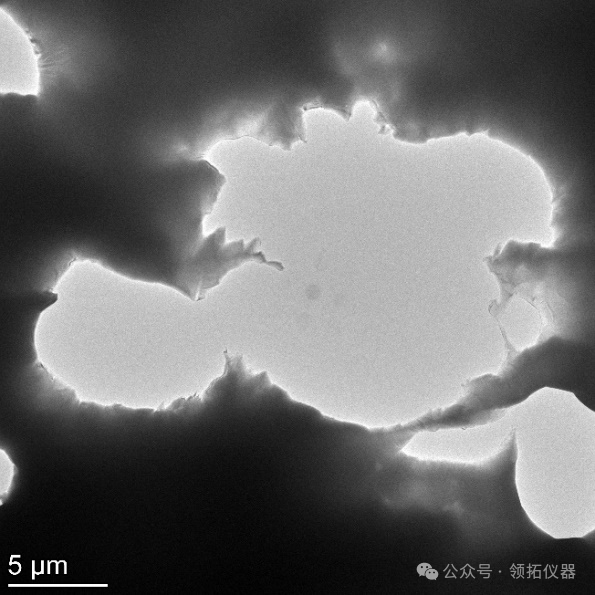

圖2 陶瓷片低倍電鏡圖

經過觀察，陶瓷片穿孔區域周圍存在小于200納米的薄區可以被透射電鏡電子束穿透觀察。

減薄后陶瓷片高倍電鏡圖

減薄后的陶瓷片高倍透射電鏡圖，如圖3

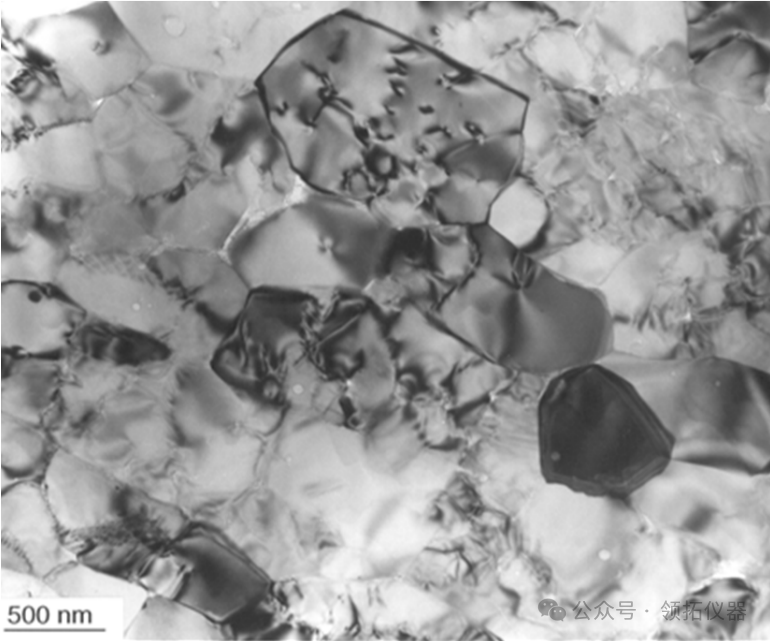

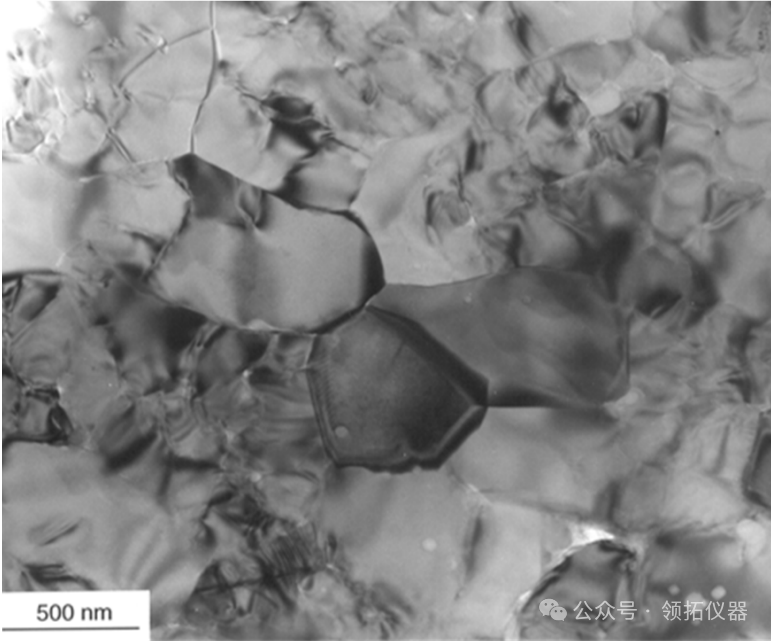

圖3 陶瓷片高倍透射電鏡圖

圖片可以清晰觀察氧化鋁陶瓷片的晶粒形貌，襯度明顯，可以說明陶瓷片減薄成功。

結論

本文利用鼎竑離子減薄儀GU-AI9000對氧化鋁陶瓷進行了減薄。該儀器可以高質量完成對氧化鋁陶瓷片的減薄，使其擁有足夠的薄區上透射電鏡拍攝，滿足對氧化鋁陶瓷減薄的要求。同時該方法參數也可對其他材料樣品減薄提供參考。

你好開學季

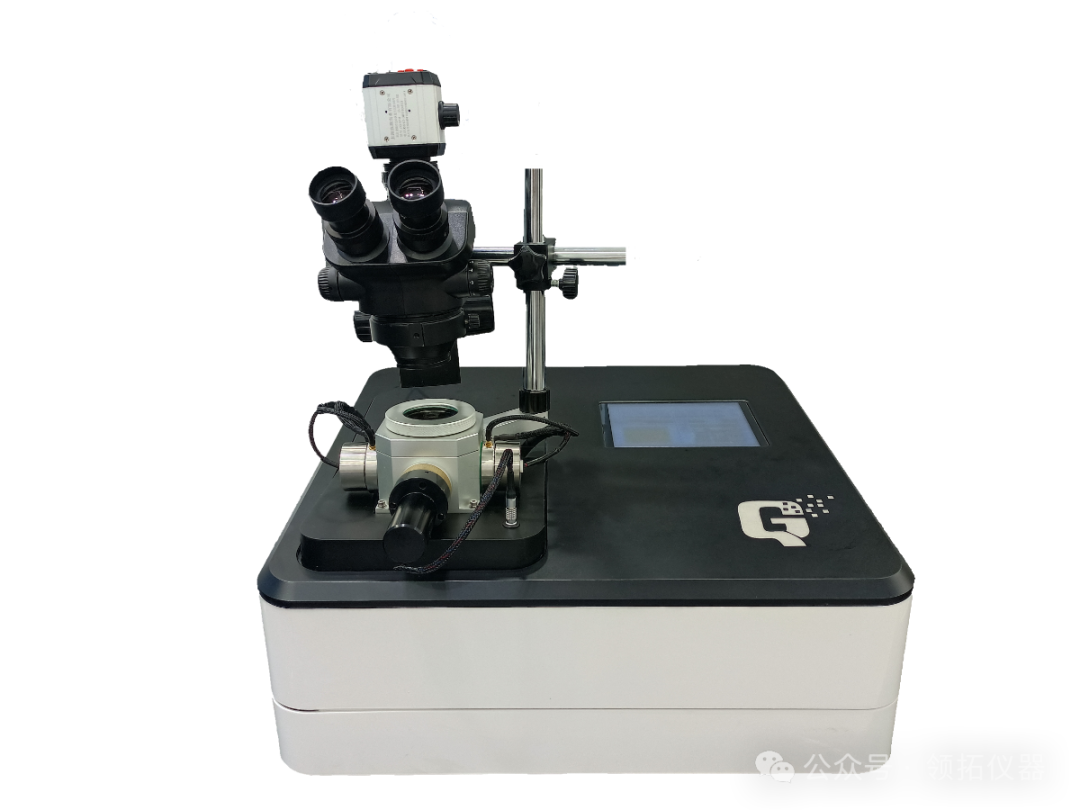

鼎竑GU-AI9000具有無磁聚集離子源、破孔自動終止等技術優勢，可滿足電鏡制樣前處理需求，是透射電鏡的專用制樣設備。如果您對我們的產品感興趣，可掃描下方二維碼添加客服，歡迎前來咨詢溝通。
