在眾多的材料分析領(lǐng)域中，人們越來越頻繁的使用先進(jìn)手段對牙體硬組織(牙釉質(zhì)、牙本質(zhì)) 等進(jìn)行顯微組織及納米力學(xué)等性能研究，其發(fā)展前景是非常樂觀的。比如：通過顯微鏡觀察牙本質(zhì)齲的微觀結(jié)構(gòu)，為臨床齲病的防治及相關(guān)研究提供形態(tài)學(xué)理論指導(dǎo)依據(jù)、靜態(tài)載荷下牙冠部硬組織內(nèi)部損傷的電鏡觀察；通過顯微硬度法檢測牙體硬組織的礦物含量等應(yīng)用。但先進(jìn)的手段必須首先制備適應(yīng)先進(jìn)手段的樣品，而現(xiàn)有技術(shù)中缺乏對于牙齒結(jié)構(gòu)樣品處理的方法，不利于各種設(shè)備對牙齒結(jié)構(gòu)進(jìn)行觀察，效果不佳。

為解決上述問題，我們結(jié)合具體實(shí)際情況在標(biāo)樂實(shí)驗(yàn)室的條件下，針對牙齒的結(jié)構(gòu)特點(diǎn)和應(yīng)用研究，制備牙齒金相切片，收到客戶滿意的反饋。本次分享將與大家探討牙齒樣品的難點(diǎn)及處理方法。

制樣難點(diǎn)

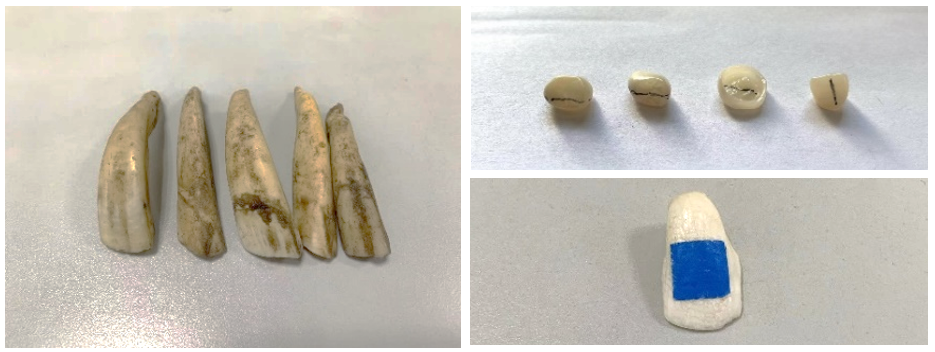

樣品牙齒形狀各異，且尖角較多，不易夾持，切割步驟造成夾持困難；

樣品硬度壓痕目鏡觀察不清晰，無法良好識別壓痕圖

推薦切割方法

STEP 1

預(yù)鑲嵌＋切割

1）用環(huán)氧冷鑲嵌樹脂對樣品進(jìn)行冷鑲嵌。樹脂收縮盡可能小，保邊性盡可能好；

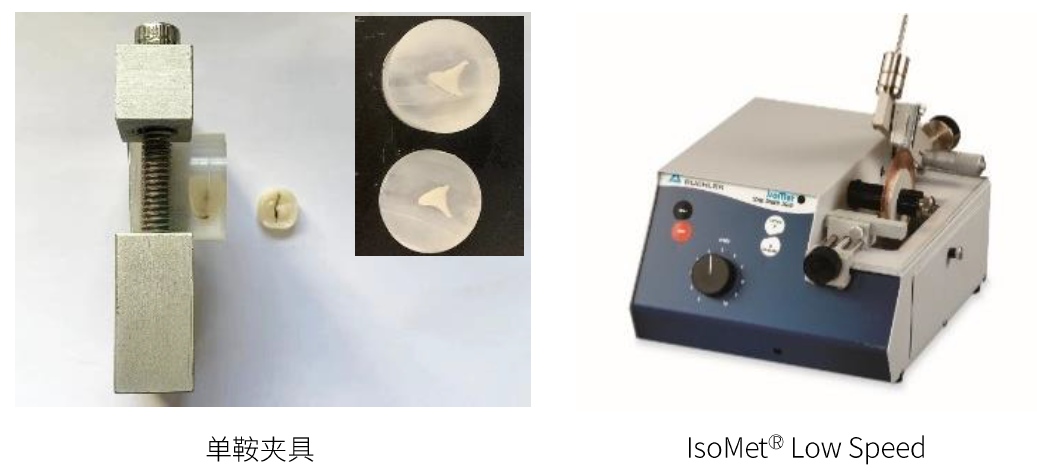

2）單鞍夾具夾持切割。

STEP 2

直接切割

1）使用特定緩沖膠帶粘黏固定樣品頂部、底部；

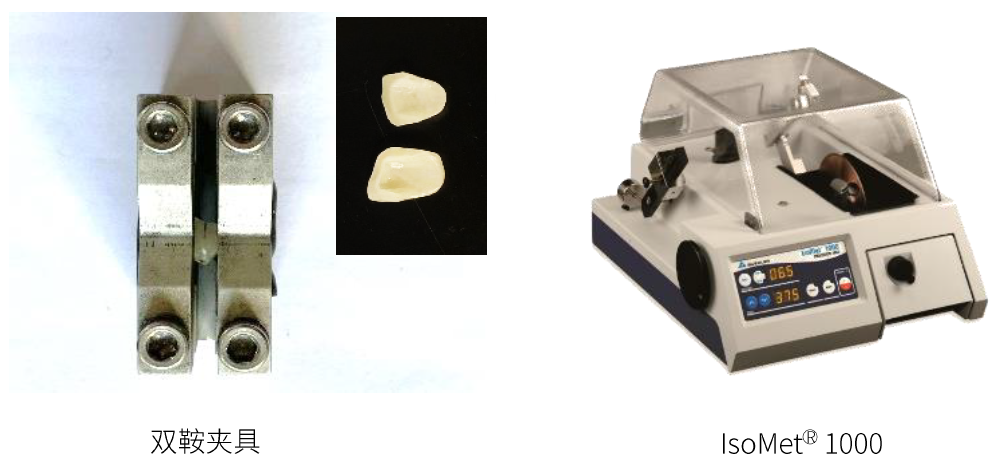

2）通過雙鞍夾具固定樣品，減少樣品切割飛邊。

STEP 3

多方向切割

使用組合多反向夾具夾持樣品，可實(shí)現(xiàn)一次夾持，多次切割

（夾具不同方向的旋轉(zhuǎn)）

推薦研磨方法

切割成可鑲嵌試樣后，為了便于后續(xù)的研磨/拋光，通常選擇冷鑲嵌保護(hù)樣品，并制成統(tǒng)一尺寸試樣便于自動(dòng)磨拋，鑲嵌過程可選配真空澆注系統(tǒng)提高樹脂的滲透、保邊性，同時(shí)消除樹脂中的氣泡。

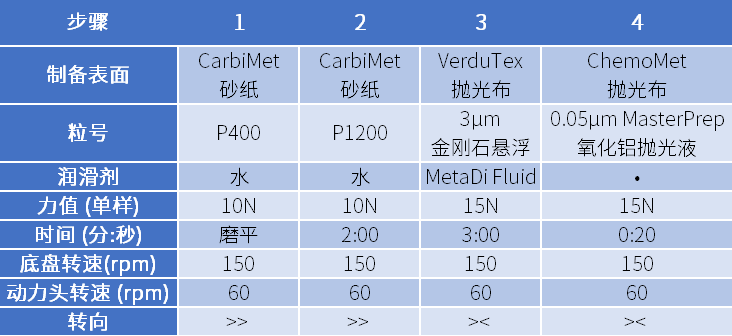

常規(guī)牙齒樣品的研磨選用常規(guī)碳化硅砂紙即可，研磨產(chǎn)生的損傷/碎邊可通過拋光布搭配金剛石拋光液拋光去除，在粗拋/中拋時(shí)為保證牙齒與樹脂之間的平整性，優(yōu)先選擇中等或細(xì)線束編織拋光布。推薦如下可參考工藝。制備后的牙齒樣品用于靜態(tài)壓縮載荷下牙釉質(zhì)和牙本質(zhì)內(nèi)部損傷的掃描電鏡觀察及斷裂力學(xué)性質(zhì)分析。

注：時(shí)間及力值依據(jù) 樣品大小調(diào)整，該樣品直徑30mm • 最后10秒用水沖洗樣品及拋光布

>>同向 >< 反向

應(yīng)用案例 | 牙體硬組織樣品制備

會員登錄

收藏該商鋪

提示
