應用案例 | 使用EM科特SEM觀察貼片電容的結構

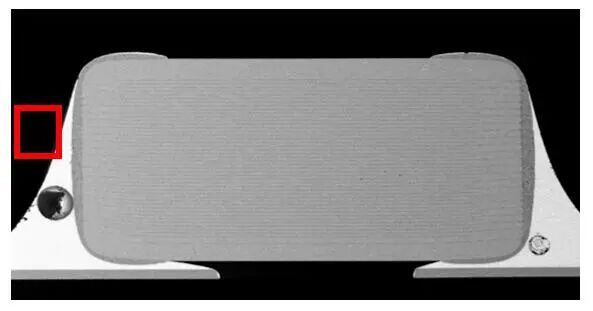

20kV BSE 100 X

一般貼片電容會時使用焊接的手段將其固定在PCB板上，有時卻要確認焊接的情況。上面就是使用EM科特SEM觀察貼片電容的結構和焊接情況。

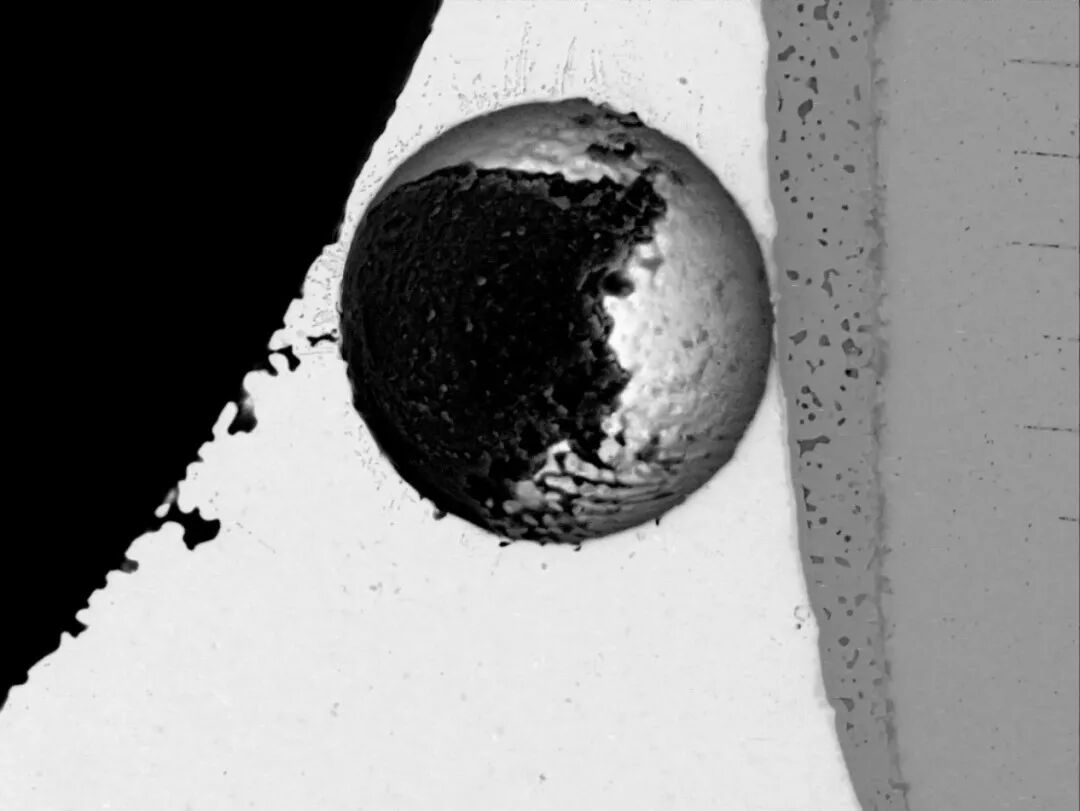

從圖片中可以看出，貼片電容是多層的結構。但是兩側焊接處有氣泡，說明焊接的過程有改進的空間。

貼片電容在電子設備中無疑扮演著重要的角色。其多樣化的應用場景和優秀的性能特點，使其成為現代電子設備中重要的重要元器件之一。無論是提升通信質量，還是確保電源穩定，亦或是減少電磁干擾，貼片電容都以其出色的表現，贏得了廣泛的認可和應用。

使用EM科特掃描電鏡可以觀察貼片電容表面的微觀形貌，如是否平整、有無裂紋或顆粒狀物質等。這些信息有助于評估貼片電容的制造質量和可能存在的缺陷。

還可以通過掃描電鏡的能譜分析功能（如EDS），可以分析貼片電容的材料組成和元素分布。這有助于了解貼片電容的制造材料和性能特點。

利用掃描電鏡的高分辨率成像功能，可以檢測貼片電容表面和內部的微小缺陷，如裂紋、空洞或夾雜物等。這些缺陷可能對貼片電容的性能和可靠性產生不利影響，因此需要及時發現和修復。
