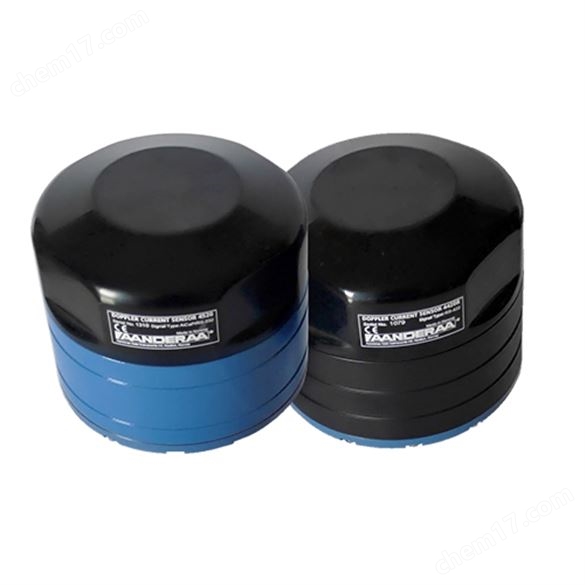

多普勒海流計4420/4830 返回列表頁

多普勒海流計4420/4830特點

? 獨特的ZPulse多頻聲學技術改善了數 據質量、采樣速度，減少了功耗

? 智能傳感器容易集成在海洋衛士平臺上

? 嵌入式固態三維羅盤用于傾斜補償

? 直接讀出工程數據

? 采樣速度快

? 低功率消耗

? 對污染不敏感

? 維護量低

多普勒海流計4420/4830采用后向散射聲學多普勒原理，它有兩個正交的傳感器軸，每個軸上有兩個傳感器，因此在每個軸上都可進行雙向測量，這是該傳感器的一大優勢，它使傳感 器測量時對傳感器周邊渦流的干擾不敏感（啟用前向測量功能）。啟用前向測量功能后，每個軸上只有一個傳感器同時發送聲學脈沖并接收來自顆粒的聲學脈沖反射信號，從而測量X軸跟 Y軸的正交速度分量，經過傾斜補償后得出水平速度分量。 通過X軸跟Y軸速度矢量的測量和 內置固態電子羅盤的朝向計算北向跟東向的速度分量，多次測量求平均后輸出流速和流向。

采用ZPulse技術，ZPulse 技術的優點是它可以提高測量精度。復雜聲學脈沖技術在一個單獨的脈沖中包含不同的頻率，將接收信號分成不同的頻率帶，每個頻率帶作為一次脈沖信號傳送到處理器，采用高速數字處理器和基于ARMA參數模型算法分析多普勒頻率的變化。這種多頻技術在達到所需精度的同時減小了Ping的次數。儀器的測量精度與 Ping的次數成反比，而Zpuls技術采用兩種頻率與單頻相比要達到相同的精度，Ping的次數減小為單頻的一半。多普勒海流計4420/4830很適合監測沒有移動顆粒的低流速水體，另外因為儀器測量區域 距儀器0.4～1.0m，污染與湍流的影響也最小。

技術參數

流速

? 測量范圍 0–300cm/s

? 分辨率   0.1mm/s

? 準確度   ±0.15cm/s

? 相對精度 ±1%讀數

? 統計精度  0.3cm/s (ZPulse 模式)，

? (標準誤差) 0.45cm/s

流向

? 量程范圍 0-360°磁角

? 分辨率 0.01°

? 準確度： ±5°  （0-15° 傾角）

  ±7.5°（15-35°傾角）

聲學

? 頻率 1.9 to 2.0MHz

? 功率 25W/1ms脈沖

? 波束角（主瓣） 2°

接口

? 4420/4830   AiCaP  protocol, RS-232

? 4420R/4830R  RS-422

羅盤

? 分辨率 0.01°

? 準確度 ±3°

? 最大電纜長度：RS-232：15m

? RS-422：1500m

溫度（4830/4830R）

? 量程范圍 -5～40°C

? 分辨率 0.01°C

? 準確度 0.1°C

傾斜度

? 量程范圍 0-35°

? 分辨率 0.01°

? 準確度 ±1.5°

安裝距離

? 表層 0.75m

? 底部 0.5m

電氣連接：10針防護插頭

電壓：6～14V

工作溫度：-5～50°C

工作深度：300m

注：指標參數若發生變化恕不另行通知。
